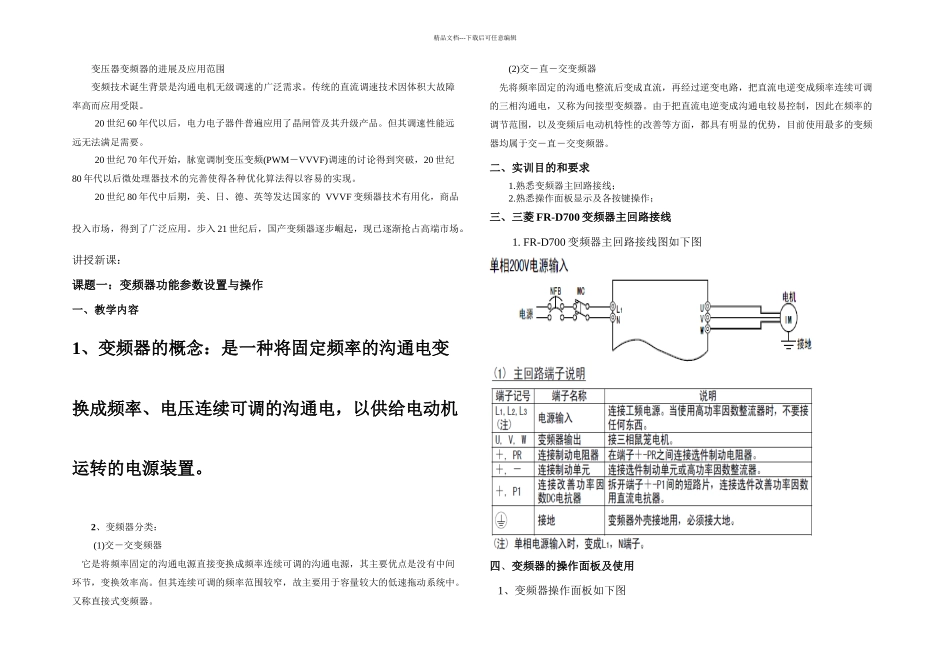

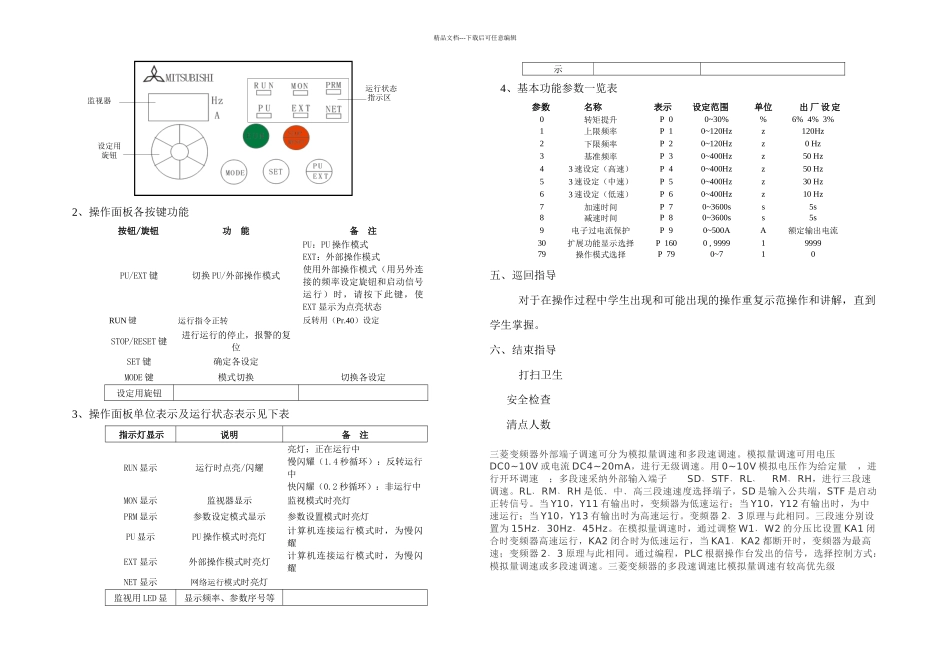

精品文档---下载后可任意编辑变压器变频器的进展及应用范围变频技术诞生背景是沟通电机无级调速的广泛需求。传统的直流调速技术因体积大故障率高而应用受限。20 世纪 60 年代以后，电力电子器件普遍应用了晶闸管及其升级产品。但其调速性能远远无法满足需要。20 世纪 70 年代开始，脉宽调制变压变频(PWM－VVVF)调速的讨论得到突破，20 世纪80 年代以后微处理器技术的完善使得各种优化算法得以容易的实现。20 世纪 80 年代中后期，美、日、德、英等发达国家的 VVVF 变频器技术有用化，商品投入市场，得到了广泛应用。步入 21 世纪后，国产变频器逐步崛起，现已逐渐抢占高端市场。讲授新课：课题一：变频器功能参数设置与操作一、教学内容1、变频器的概念：是一种将固定频率的沟通电变换成频率、电压连续可调的沟通电，以供给电动机运转的电源装置。2、变频器分类： (1)交－交变频器 它是将频率固定的沟通电源直接变换成频率连续可调的沟通电源，其主要优点是没有中间环节，变换效率高。但其连续可调的频率范围较窄，故主要用于容量较大的低速拖动系统中。又称直接式变频器。(2)交－直－交变频器 先将频率固定的沟通电整流后变成直流，再经过逆变电路，把直流电逆变成频率连续可调的三相沟通电，又称为间接型变频器。由于把直流电逆变成沟通电较易控制，因此在频率的调节范围，以及变频后电动机特性的改善等方面，都具有明显的优势，目前使用最多的变频器均属于交－直－交变频器。二、实训目的和要求1.熟悉变频器主回路接线；2.熟悉操作面板显示及各按键操作；三、三菱 FR-D700 变频器主回路接线1. FR-D700 变频器主回路接线图如下图四、变频器的操作面板及使用 1、变频器操作面板如下图设定用旋钮运行状态指示区 监视器 精品文档---下载后可任意编辑2、操作面板各按键功能按钮/旋钮功 能备 注PU/EXT 键切换 PU/外部操作模式PU：PU 操作模式EXT：外部操作模式使用外部操作模式（用另外连接的频率设定旋钮和启动信号运行）时，请按下此键，使EXT 显示为点亮状态RUN 键运行指令正转反转用（Pr.40）设定STOP/RESET 键进行运行的停止，报警的复位SET 键确定各设定MODE 键模式切换切换各设定设定用旋钮3、操作面板单位表示及运行状态表示见下表指示灯显示说明备 注RUN 显示运行时点亮/闪耀亮灯：正在运行中慢闪耀（1.4 秒循环）：反转运行中快闪耀（0.2 秒循环）：非运行中MON 显示监视器显示监视模式时亮灯PRM ...
