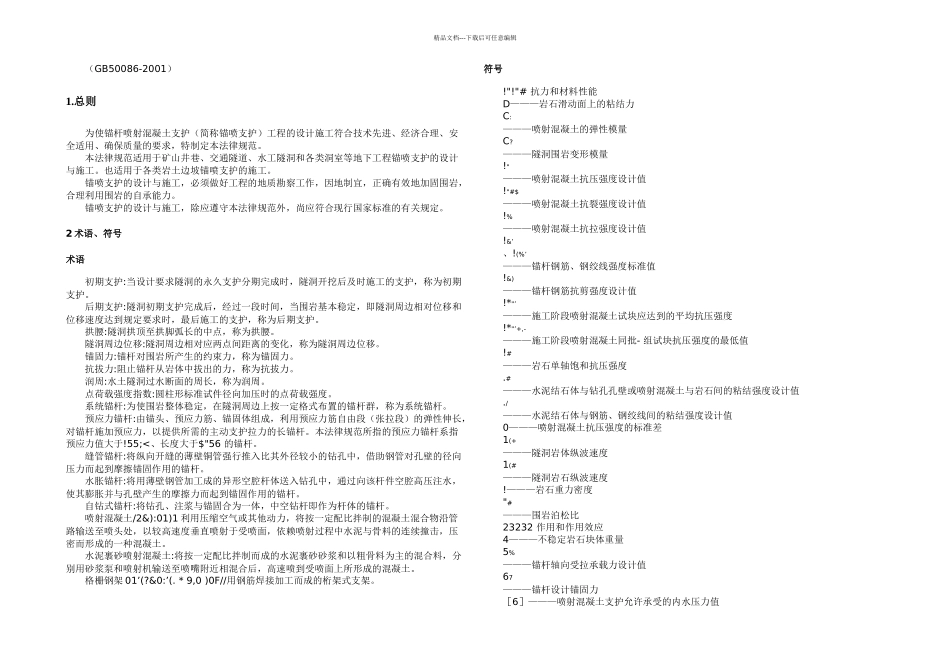

精品文档---下载后可任意编辑（GB50086-2001）1.总则为使锚杆喷射混凝土支护（简称锚喷支护）工程的设计施工符合技术先进、经济合理、安全适用、确保质量的要求，特制定本法律规范。本法律规范适用于矿山井巷、交通隧道、水工隧洞和各类洞室等地下工程锚喷支护的设计与施工。也适用于各类岩土边坡锚喷支护的施工。锚喷支护的设计与施工，必须做好工程的地质勘察工作，因地制宜，正确有效地加固围岩，合理利用围岩的自承能力。锚喷支护的设计与施工，除应遵守本法律规范外，尚应符合现行国家标准的有关规定。2 术语、符号术语初期支护:当设计要求隧洞的永久支护分期完成时，隧洞开挖后及时施工的支护，称为初期支护。后期支护:隧洞初期支护完成后，经过一段时间，当围岩基本稳定，即隧洞周边相对位移和位移速度达到规定要求时，最后施工的支护，称为后期支护。拱腰:隧洞拱顶至拱脚弧长的中点，称为拱腰。隧洞周边位移:隧洞周边相对应两点间距离的变化，称为隧洞周边位移。锚固力:锚杆对围岩所产生的约束力，称为锚固力。抗拔力:阻止锚杆从岩体中拔出的力，称为抗拔力。润周:水土隧洞过水断面的周长，称为润周。点荷载强度指数:圆柱形标准试件径向加压时的点荷载强度。系统锚杆:为使围岩整体稳定，在隧洞周边上按一定格式布置的锚杆群，称为系统锚杆。预应力锚杆:由锚头、预应力筋、锚固体组成，利用预应力筋自由段（张拉段）的弹性伸长，对锚杆施加预应力，以提供所需的主动支护拉力的长锚杆。本法律规范所指的预应力锚杆系指预应力值大于!55;<、长度大于$"56 的锚杆。缝管锚杆:将纵向开缝的薄壁铜管强行推入比其外径较小的钻孔中，借助钢管对孔壁的径向压力而起到摩擦锚固作用的锚杆。水胀锚杆:将用薄壁钢管加工成的异形空腔杆体送入钻孔中，通过向该杆件空腔高压注水，使其膨胀并与孔壁产生的摩擦力而起到锚固作用的锚杆。自钻式锚杆:将钻孔、注浆与锚固合为一体，中空钻杆即作为杆体的锚杆。喷射混凝土/2&):01)1 利用压缩空气或其他动力，将按一定配比拌制的混凝土混合物沿管路输送至喷头处，以较高速度垂直喷射于受喷面，依赖喷射过程中水泥与骨料的连续撞击，压密而形成的一种混凝土。水泥裹砂喷射混凝土:将按一定配比拌制而成的水泥裹砂砂浆和以粗骨料为主的混合料，分别用砂浆泵和喷射机输送至喷嘴附近相混合后，高速喷到受喷面上所形成的混凝土。格栅钢架 01’(?&0:’(. * 9,0 )0F//用钢筋焊接加工而成的桁架式支架。符号!"!"# 抗力...
