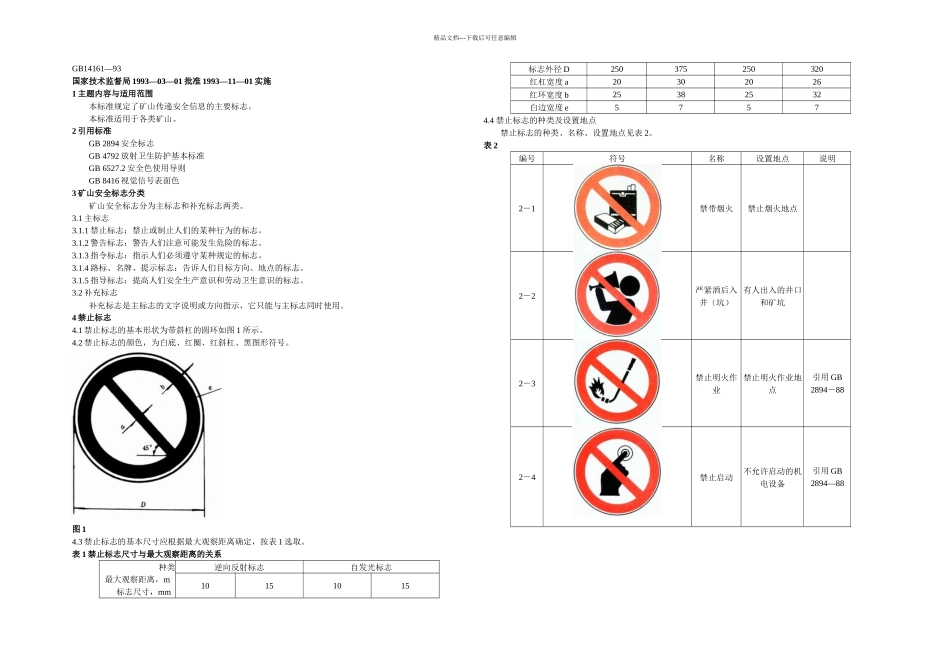

GB矿山安全标志_第1页
1/10

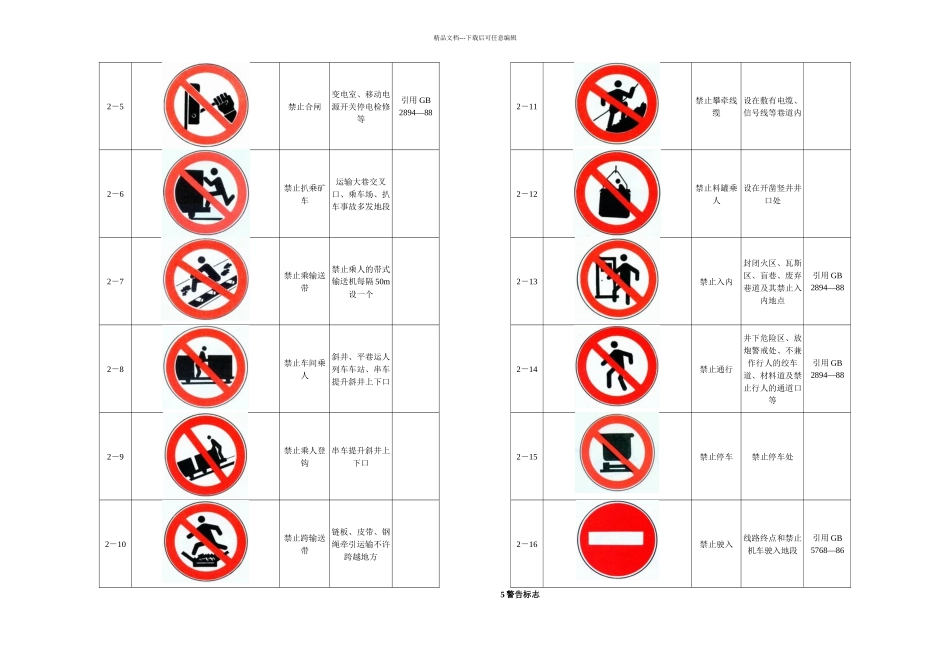

GB矿山安全标志_第2页
2/10

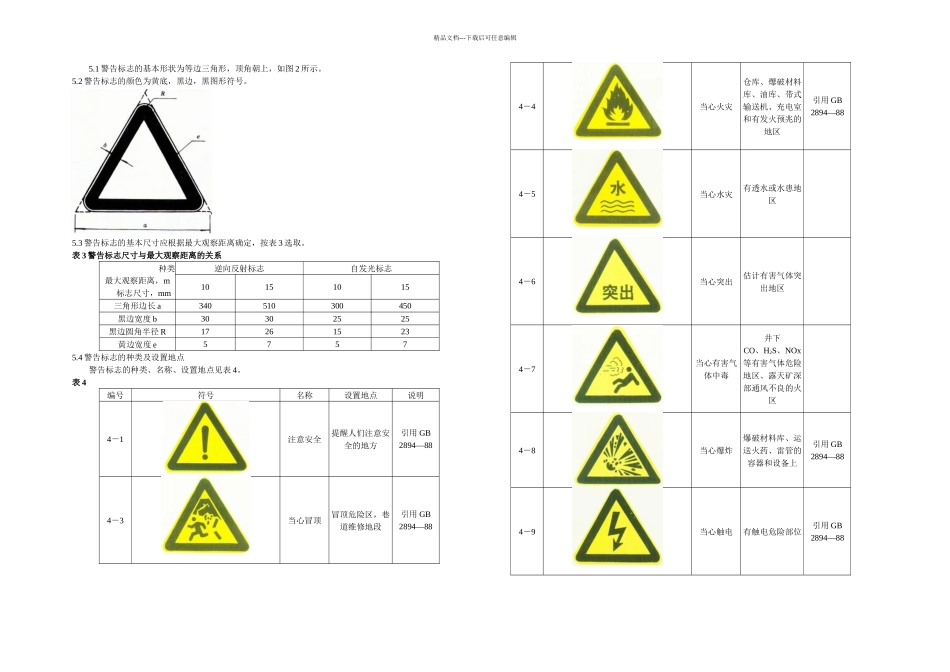

GB矿山安全标志_第3页
3/10
精品文档---下载后可任意编辑GB14161—93国家技术监督局 1993—03—01 批准 1993—11—01 实施1 主题内容与适用范围本标准规定了矿山传递安全信息的主要标志。本标准适用于各类矿山。2 引用标准GB 2894 安全标志GB 4792 放射卫生防护基本标准GB 6527.2 安全色使用导则GB 8416 视觉信号表面色3 矿山安全标志分类矿山安全标志分为主标志和补充标志两类。3.1 主标志3.1.1 禁止标志:禁止或制止人们的某种行为的标志。3.1.2 警告标志:警告人们注意可能发生危险的标志。3.1.3 指令标志:指示人们必须遵守某种规定的标志。3.1.4 路标、名牌、提示标志:告诉人们目标方向、地点的标志。3.1.5 指导标志:提高人们安全生产意识和劳动卫生意识的标志。3.2 补充标志补充标志是主标志的文字说明或方向指示,它只能与主标志同时使用。4 禁止标志4.1 禁止标志的基本形状为带斜杠的圆环如图 1 所示。4.2 禁止标志的颜色,为白底、红圈、红斜杠、黑图形符号。图 14.3 禁止标志的基本尺寸应根据最大观察距离确定,按表 1 选取。表 1 禁止标志尺寸与最大观察距离的关系种类最大观察距离,m标志尺寸,mm逆向反射标志自发光标志10151015标志外径 D250375250320红杠宽度 a20302026红环宽度 b25382532白边宽度 e57574.4 禁止标志的种类及设置地点禁止标志的种类、名称、设置地点见表 2。表 2编号符号名称设置地点说明2-1禁带烟火禁止烟火地点2-2严紧酒后入井(坑)有人出入的井口和矿坑2-3禁止明火作业禁止明火作业地点引用 GB 2894-882-4禁止启动不允许启动的机电设备引用 GB 2894—88精品文档---下载后可任意编辑2-5禁止合闸变电室、移动电源开关停电检修等引用 GB 2894—882-6禁止扒乘矿车运输大巷交叉口、乘车场、扒车事故多发地段2-7禁止乘输送带禁止乘人的带式输送机每隔 50m设一个2-8禁止车间乘人斜井、平巷运人列车车站、串车提升斜井上下口2-9禁止乘人登钩串车提升斜井上下口2-10禁止跨输送带链板、皮带、钢绳牵引运输不许跨越地方2-11禁止攀牵线缆设在敷有电缆、信号线等巷道内2-12禁止料罐乘人设在开凿竖井井口处2-13禁止入内封闭火区、瓦斯区、盲巷、废弃巷道及其禁止入内地点引用 GB 2894—882-14禁止通行井下危险区、放炮警戒处、不兼作行人的绞车道、材料道及禁止行人的通道口等引用 GB 2894—882-15禁止停车禁止停车处2-16禁止驶入线路终点和禁止机车驶入地段引用 GB 5768—865...
