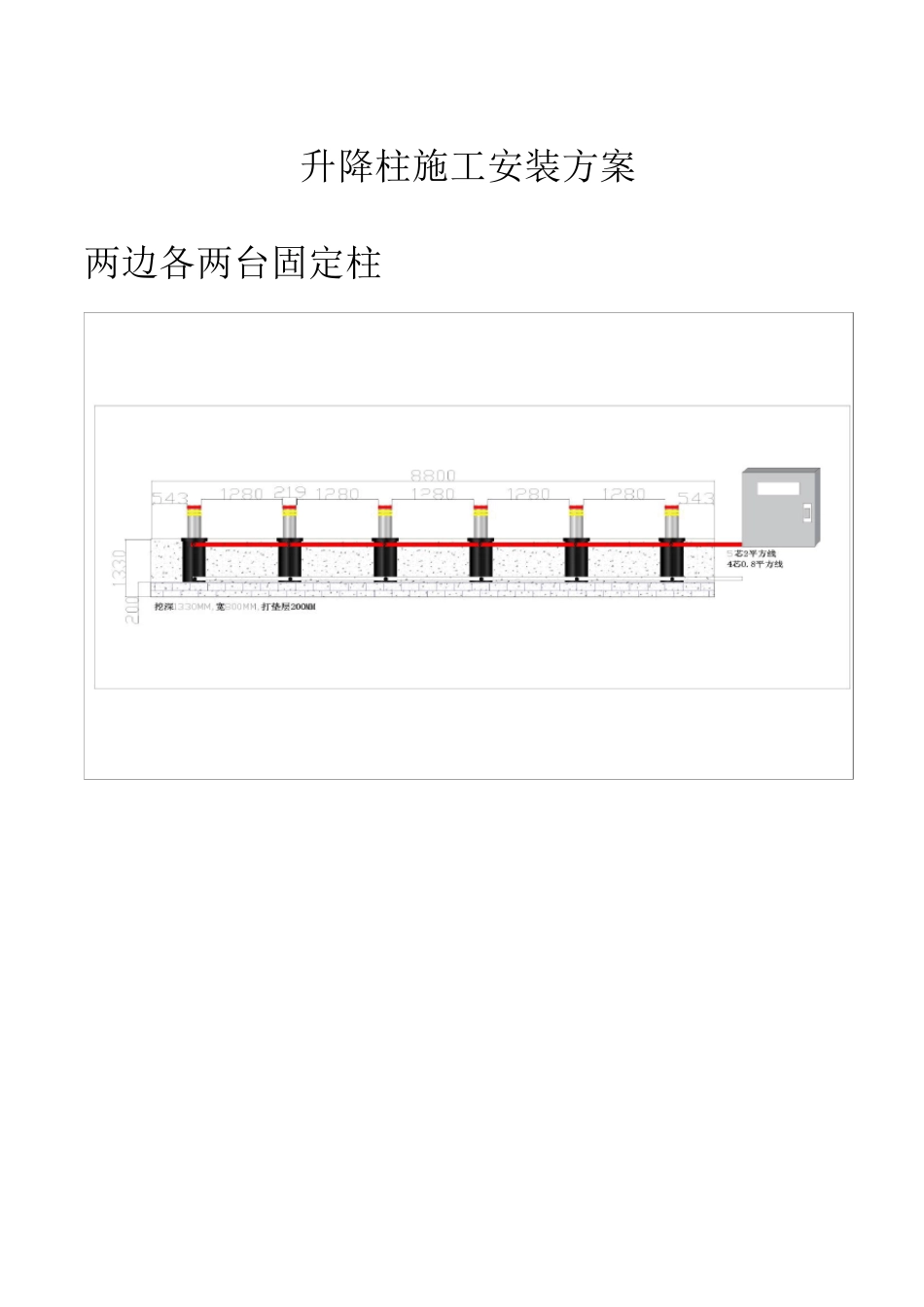

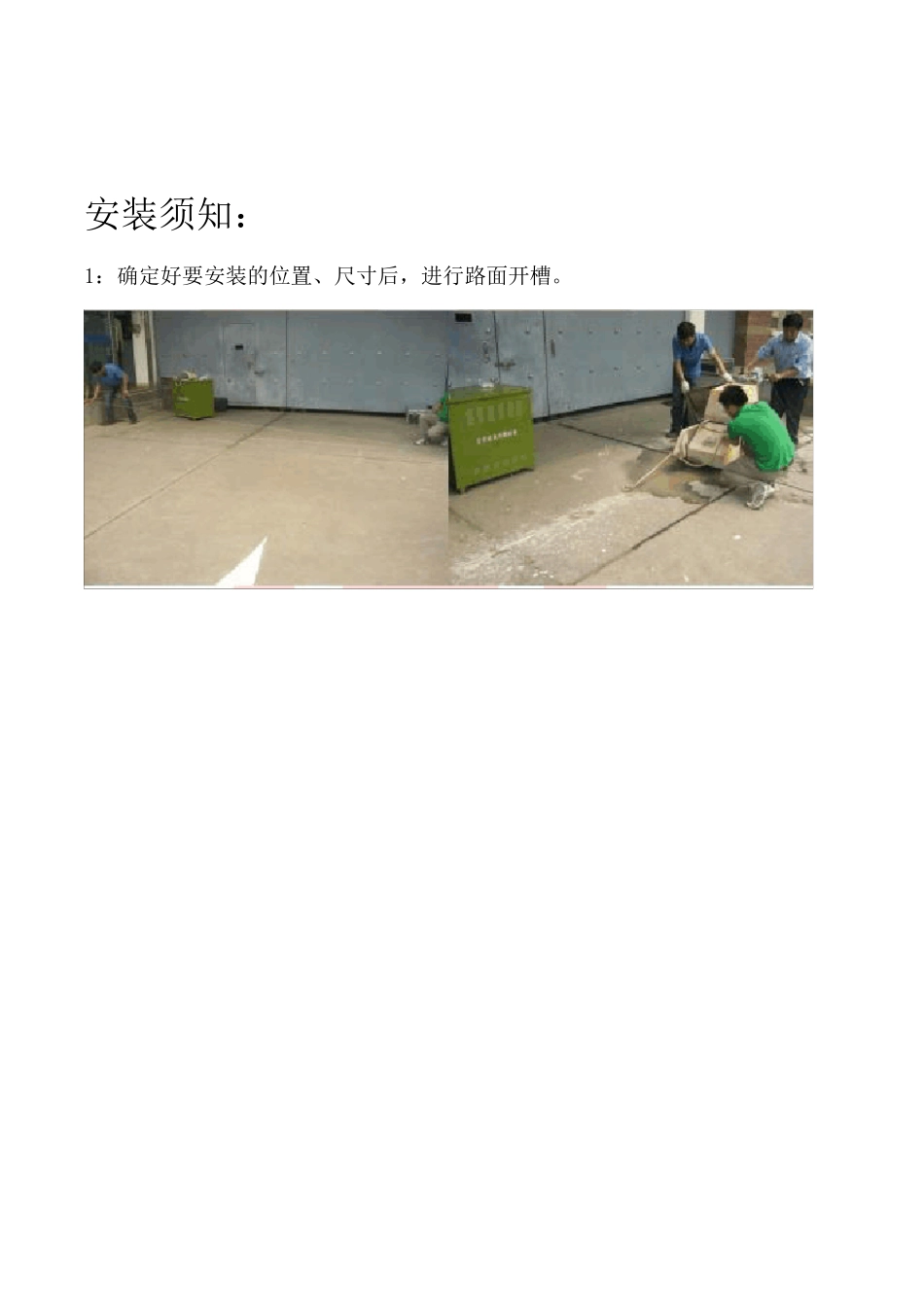

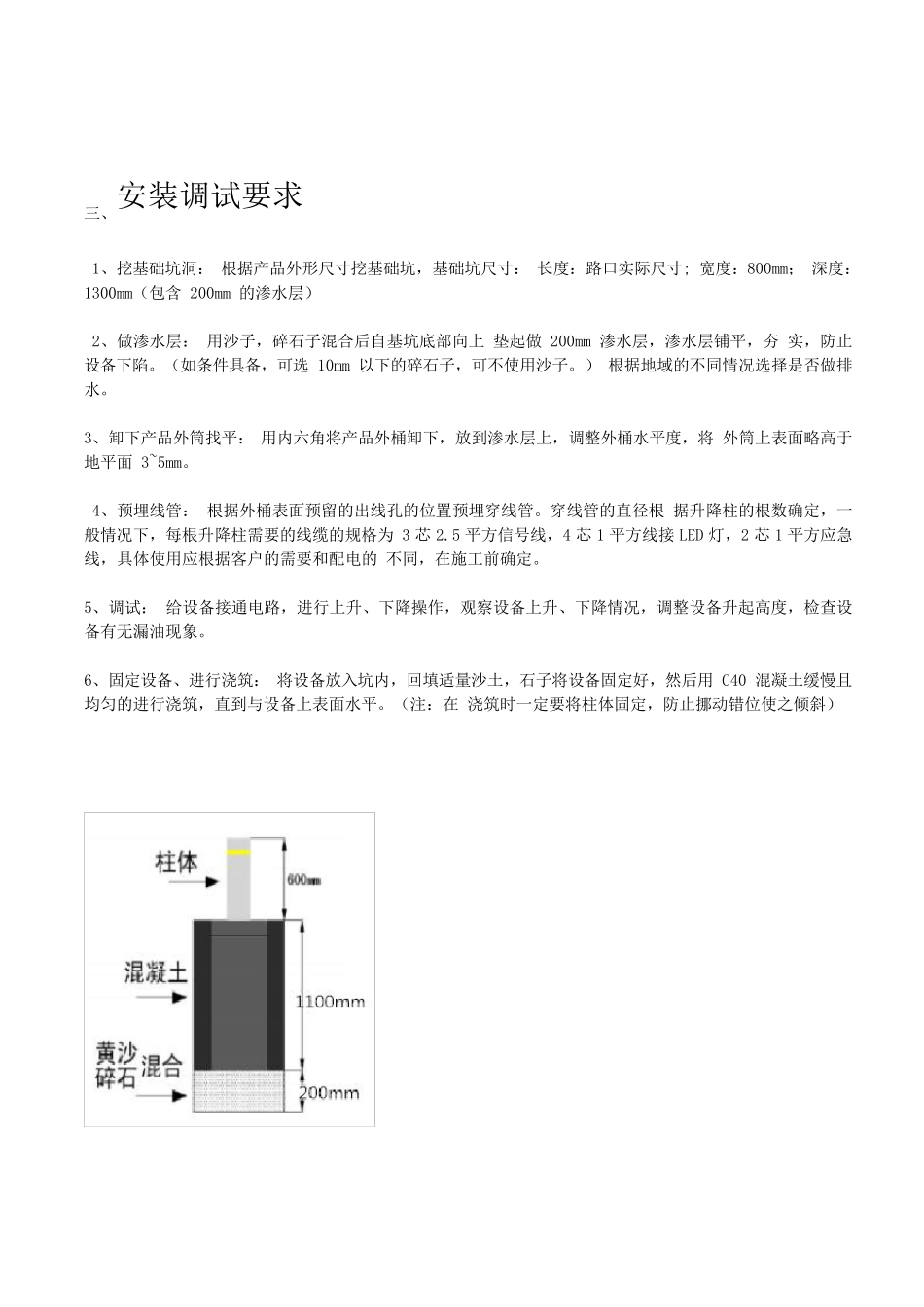

升降柱施工安装方案 两边各两台固定柱 三、安装调试要求 1、挖基础坑洞： 根据产品外形尺寸挖基础坑，基础坑尺寸： 长度：路口实际尺寸; 宽度：800mm； 深度：1300mm（包含 200mm 的渗水层） 2、做渗水层： 用沙子，碎石子混合后自基坑底部向上 垫起做 200mm 渗水层，渗水层铺平，夯 实，防止设备下陷。（如条件具备，可选 10mm 以下的碎石子，可不使用沙子。） 根据地域的不同情况选择是否做排水。 3、卸下产品外筒找平： 用内六角将产品外桶卸下，放到渗水层上，调整外桶水平度，将 外筒上表面略高于地平面 3~5mm。 4、预埋线管： 根据外桶表面预留的出线孔的位置预埋穿线管。穿线管的直径根 据升降柱的根数确定，一般情况下，每根升降柱需要的线缆的规格为 3 芯 2.5 平方信号线，4 芯 1 平方线接LED 灯，2 芯 1 平方应急线，具体使用应根据客户的需要和配电的 不同，在施工前确定。 5、调试： 给设备接通电路，进行上升、下降操作，观察设备上升、下降情况，调整设备升起高度，检查设备有无漏油现象。 6、固 定设备、进行浇 筑 ： 将设备放入 坑内，回 填 适 量 沙土 ，石子将设备固 定好 ，然 后用 C40 混凝 土 缓 慢 且均 匀 的进行浇 筑 ，直到与 设备上表面水平。（注 ：在 浇 筑 时 一定要将柱体固 定，防止挪 动 错 位使之 倾 斜 ） 安装须知： 1：确定好要安装的位置、尺寸后，进行路面开槽。 2：挖好深度1.3 米后，做200mm 底部混凝土垫层， 一：底部垫层做法 1：选择要放升降柱的位置做垫层 2：可以做整块垫层 3：设备的排水系统在柱子放到坑里以后、把柱子的间距调好后、用 PVC 管与柱子对接、做好排水。 注：建议做成整块垫层 二：电源线规格 1 组：升降柱220V 电源线为 3 芯2.5 平方线。 2 组：LED 灯线为 4 芯 1 平方线 3 组：应急线，停电的情况可以通过应急线用备用电源使柱子下降 2 芯 1.5 平方线 注：LED 灯线与应急线可以分为一组，采用 6 芯 1 平方线 设备放入坑内、连接管线、 用水平线拉直，让升降柱在一条直线上，升降柱面板高度与地面平齐。都在一条水平线 柱子之间的距离都要一样的，实际根据安装现场定间距。 排水管接法与操作 电源线接好后连接PVC 管内 注意事项： 电源线用PVC 管接好后，在柱子与地面30 至40 公分高度时打混凝土，一定要打结实，升降柱的面板上要用物体把面板上盖...
