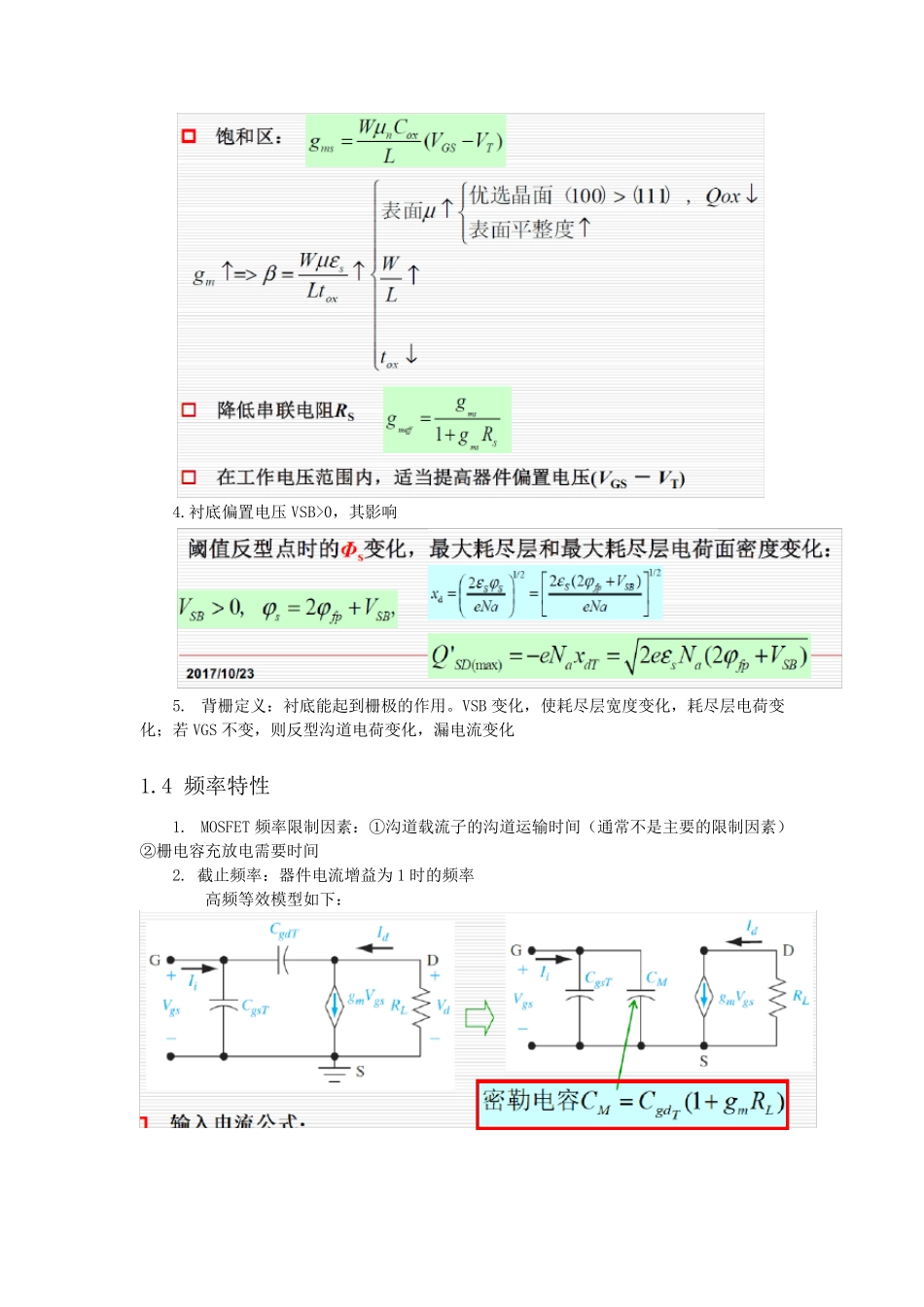

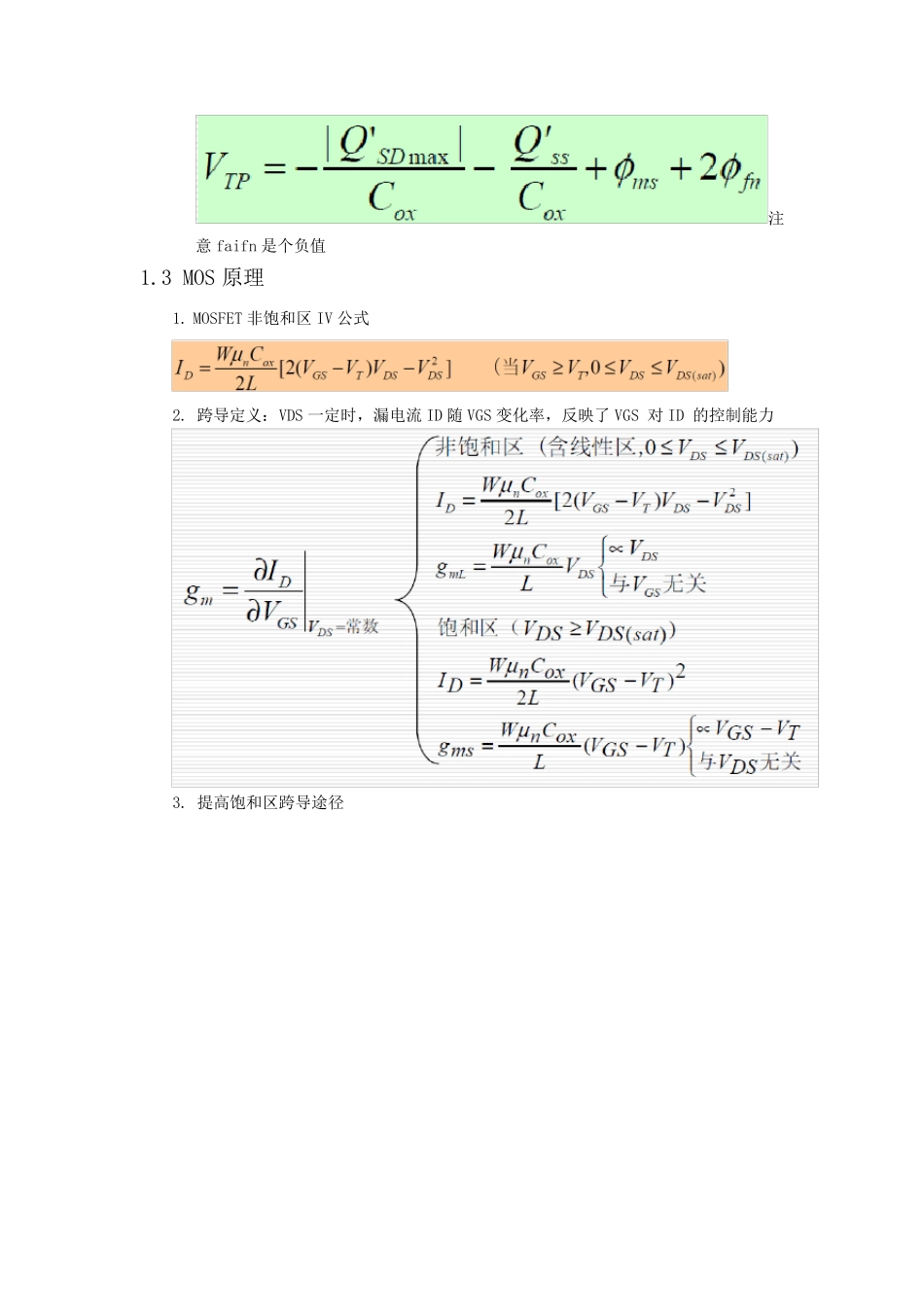

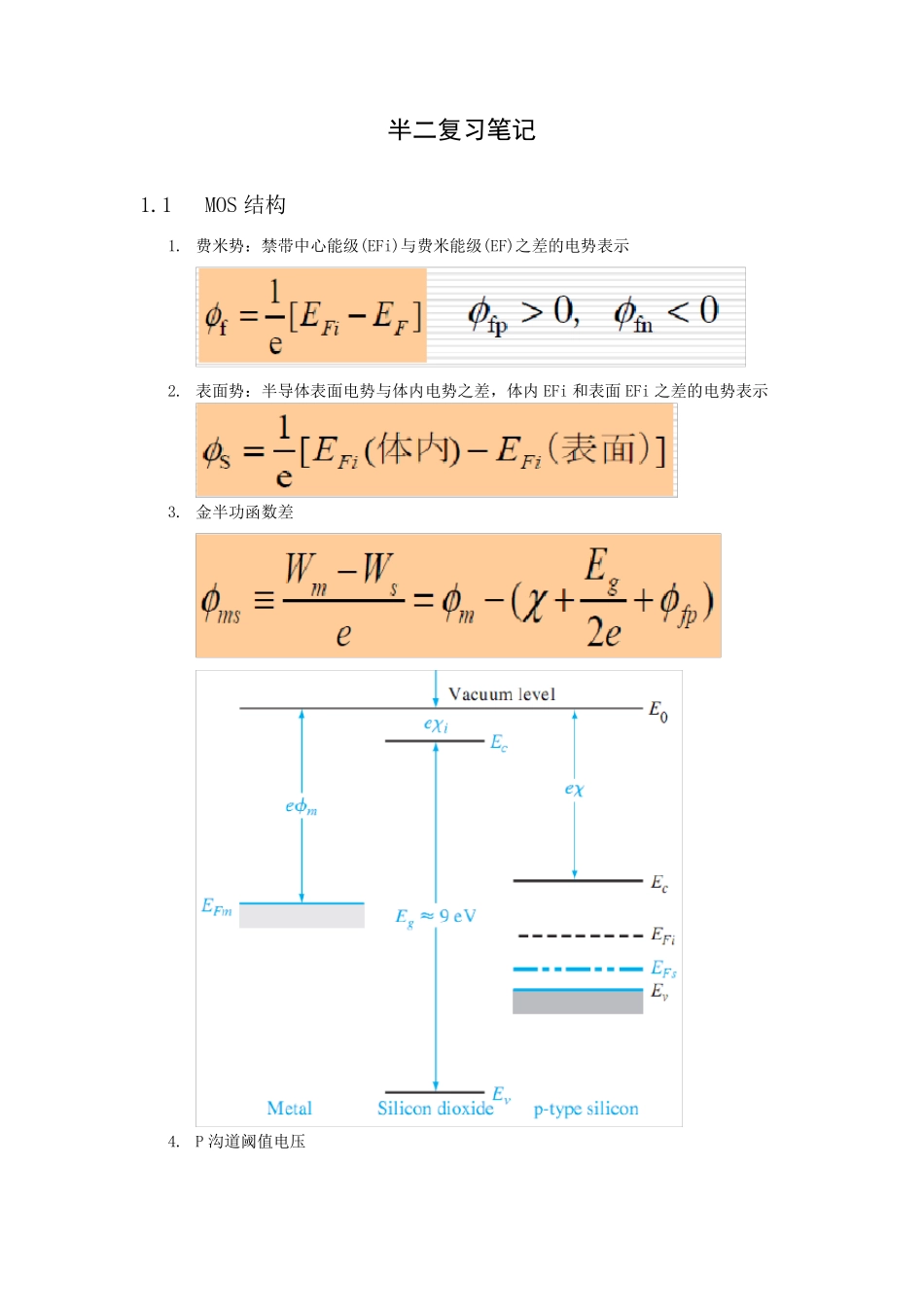

半二复习笔记 1.1 MOS 结构 1. 费米势:禁带中心能级(EFi)与费米能级(EF)之差的电势表示 2. 表面势:半导体表面电势与体内电势之差,体内 EFi 和表面 EFi 之差的电势表示 3. 金半功函数差 4. P 沟道阈值电压 注意faifn 是个负值 1.3 MOS 原理 1. MOSFET 非饱和区IV 公式 2. 跨导定义:VDS 一定时,漏电流 ID 随 VGS 变化率,反映了 VGS 对 ID 的控制能力 3. 提高饱和区跨导途径 4.衬底偏置电压VSB>0,其影响 5. 背栅定义:衬底能起到栅极的作用。VSB 变化,使耗尽层宽度变化,耗尽层电荷变化;若VGS 不变,则反型沟道电荷变化,漏电流变化 1.4 频率特性 1. MOSFET 频率限制因素:①沟道载流子的沟道运输时间(通常不是主要的限制因素) ②栅电容充放电需要时间 2. 截止频率:器件电流增益为 1 时的频率 高频等效模型如下: 栅极总电容CG 看题目所给条件。 若为理想,CgdT 为0,CgsT 约等于Cox,即CG=Cox; 非理想情况即栅源、栅漏之间有交叠,产生寄生电容:①CgdT 的 L 为交叠部分长度 ②CgsT 的 L 为L+交叠部分长度(CgsT=Cgs+Cgsp)。 3. 提高截止频率途径 1.5 CMOS 1.开关特性 2.闩锁效应过程 2.1 非理想效应 1. MOSFET 亚阈特性 ① 亚阈值电流:弱反型态:势垒较低→电子有一定几率越过势垒→形成亚阈值电流 ② 关系式: ③ 注:若 VDS>4(kT/e),最后括号部分≈1,IDsub 近似与 VDS 无关 ④ 亚阈值摆幅 S:漏电流减小一个数量级所需的栅压变化量,S 是量化 MOS 管能否随栅压快速关断的参数。 ⑤ 快速关断:电流降低到Ioff 所需VGS 变化量小。因此S 越小越好 ⑥ 亚阈特性的影响:开关特性变差:VGS=0 时不能理想关断;静态功耗增加 ⑦ 措施:提高关断/待机状态下器件的阈值电压VT(如通过衬底和源之间加反偏压,使VT 增加)、减小亚阈值摆幅 2. 沟长调制效应(VDS↑⇒ID↑) ① 机理 理想长沟:L`≈L,导电沟道区的等效电阻近似不变,饱和区电流饱和;实际器件(短沟):L`
