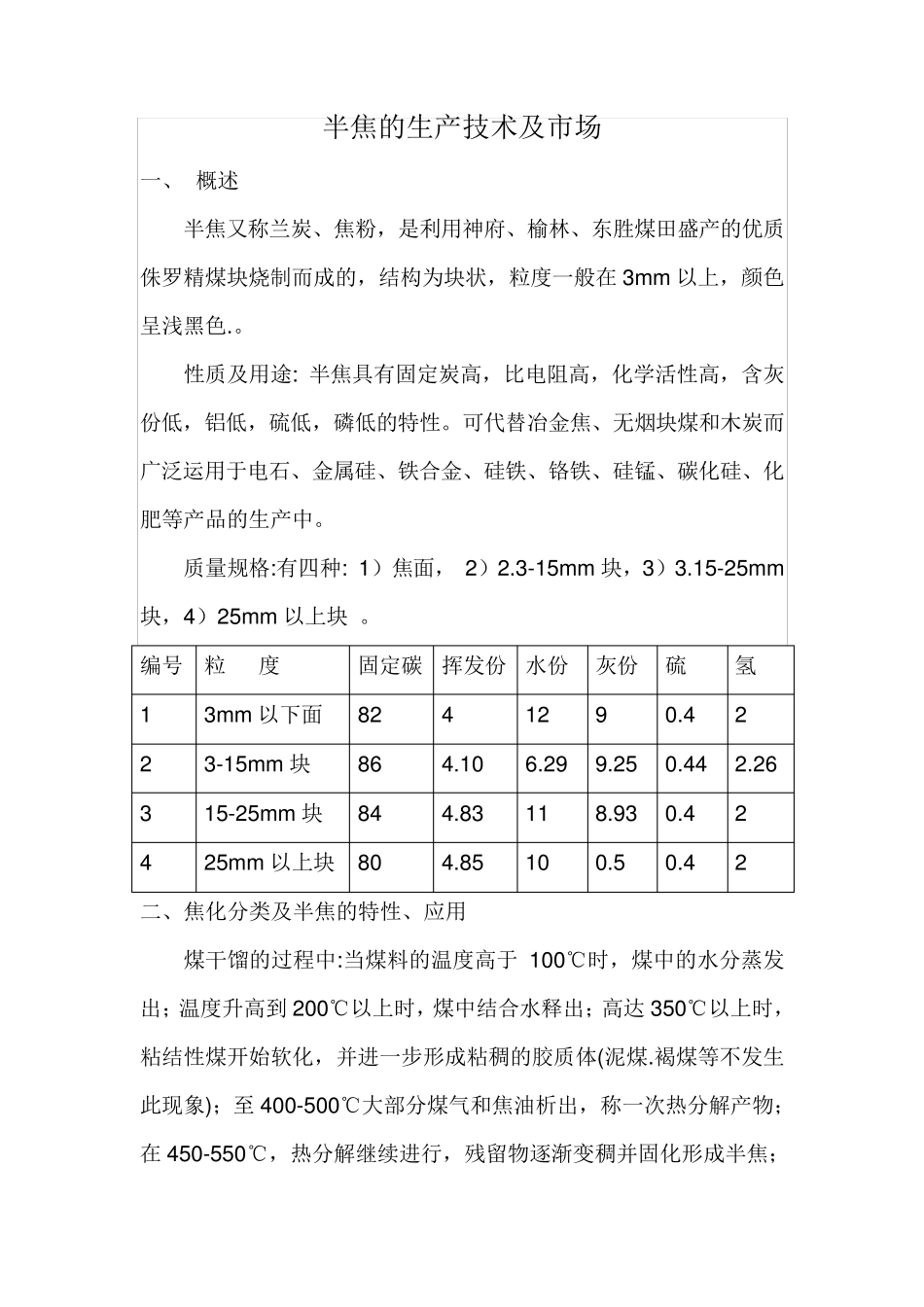

半 焦 的 生 产 技 术 及 市 场 一 、 概 述 半 焦 又 称 兰 炭 、 焦 粉 ， 是 利 用 神 府 、 榆 林 、 东 胜 煤 田 盛 产 的 优 质侏 罗 精 煤 块 烧 制 而 成 的 ， 结 构 为 块 状 ， 粒 度 一 般 在 3m m 以 上 ， 颜 色呈 浅 黑 色 .。 性 质 及 用 途 : 半 焦 具 有 固 定 炭 高 ， 比 电 阻 高 ， 化 学 活 性 高 ， 含 灰份 低 ， 铝 低 ， 硫 低 ， 磷 低 的 特 性 。 可 代 替 冶 金 焦 、 无 烟 块 煤 和 木 炭 而广 泛 运 用 于 电 石 、 金 属 硅 、 铁 合 金 、 硅 铁 、 铬 铁 、 硅 锰 、 碳 化 硅 、 化肥 等 产 品 的 生 产 中 。 质 量 规 格 :有 四 种 : 1） 焦 面 ， 2） 2.3-15m m 块 ， 3） 3.15-25m m块 ， 4） 25m m 以 上 块 。 编 号 粒 度 固 定 碳 挥 发 份 水 份 灰 份 硫 氢 1 3m m 以 下 面 82 4 12 9 0.4 2 2 3-15m m 块 86 4.10 6.29 9.25 0.44 2.26 3 15-25m m块 84 4.83 11 8.93 0.4 2 4 25m m 以 上 块 80 4.85 10 0.5 0.4 2 二 、 焦 化 分 类 及 半 焦 的 特 性 、 应 用 煤 干 馏 的 过 程 中 :当 煤 料 的 温度 高 于100℃时， 煤 中 的 水 分 蒸发出；温度 升高 到200℃以 上 时， 煤 中 结 合 水 释出；高 达350℃以 上 时，粘结 性 煤 开始软化 ， 并进一 步形成 粘稠的 胶质 体(泥煤 .褐煤 等 不发 生此现象)；至400-500℃大部分 煤 气和 焦 油析 出， 称 一 次 热 分 解 产 物 ；在 450-550℃， 热 分 解 继 续 进行 ， 残 留 物 逐 渐 变 稠并固 化 形成 半 焦 ； 高于5 5 0 ℃，半焦继续分解，析出余下的挥发物(主要成分是氢气)，半焦失重同时进行收缩形成裂；温度高于8 0 0 ℃，半焦体积缩小变硬形成多孔焦炭。 低温干馏固体产物为结构疏松的黑色半焦，煤气产率低，焦油产率高； 高温干馏固体产物则为结构致密的银灰色焦炭，煤气产率高而焦油产率低。 由煤低温干馏所得的可燃固体产物。产率约为原料煤的 5 0 ％～7 0 ％。色黑多孔，主要成分是碳、灰分和挥发分。其灰分含量取决于原料煤质，挥发分含量...
