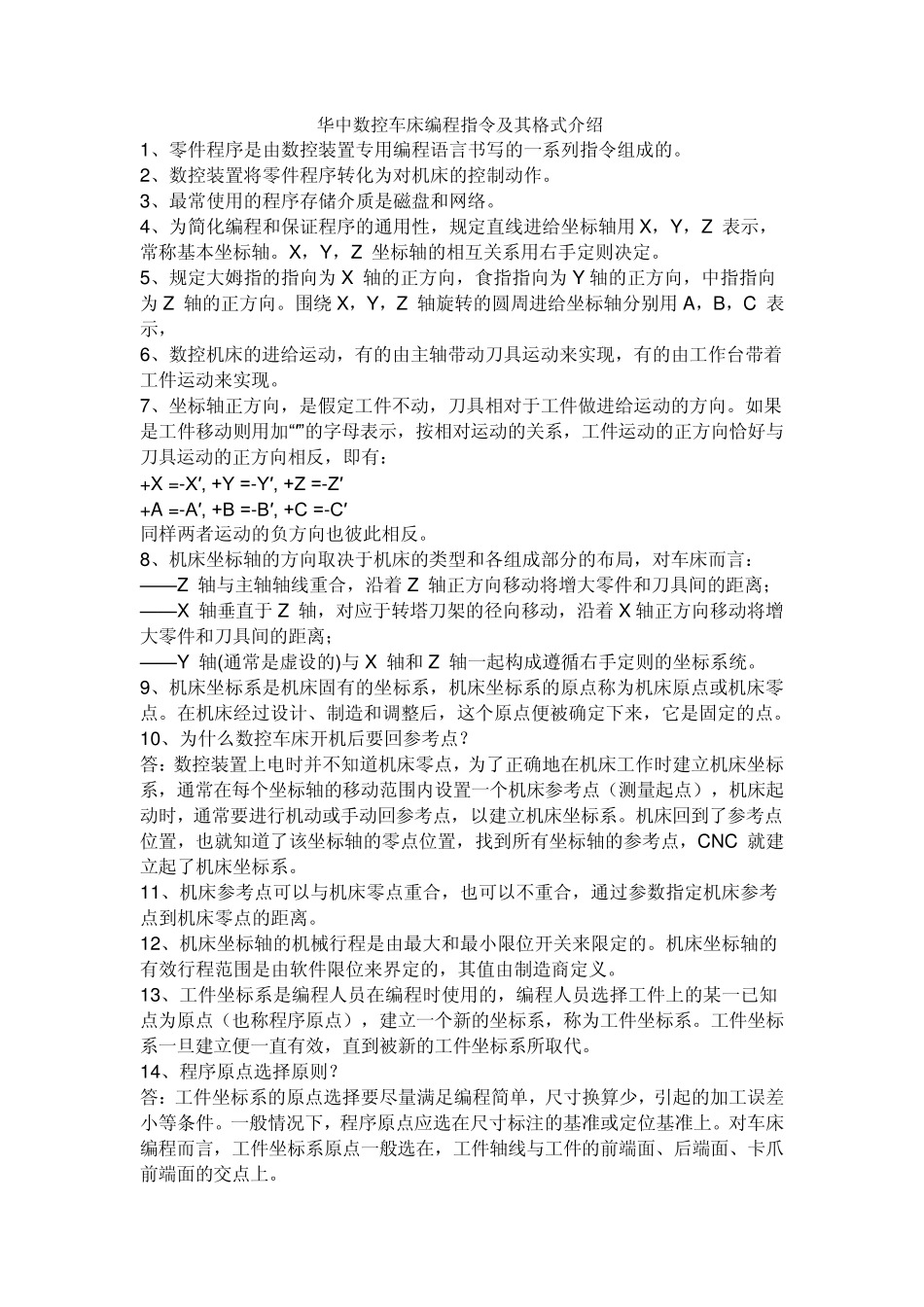

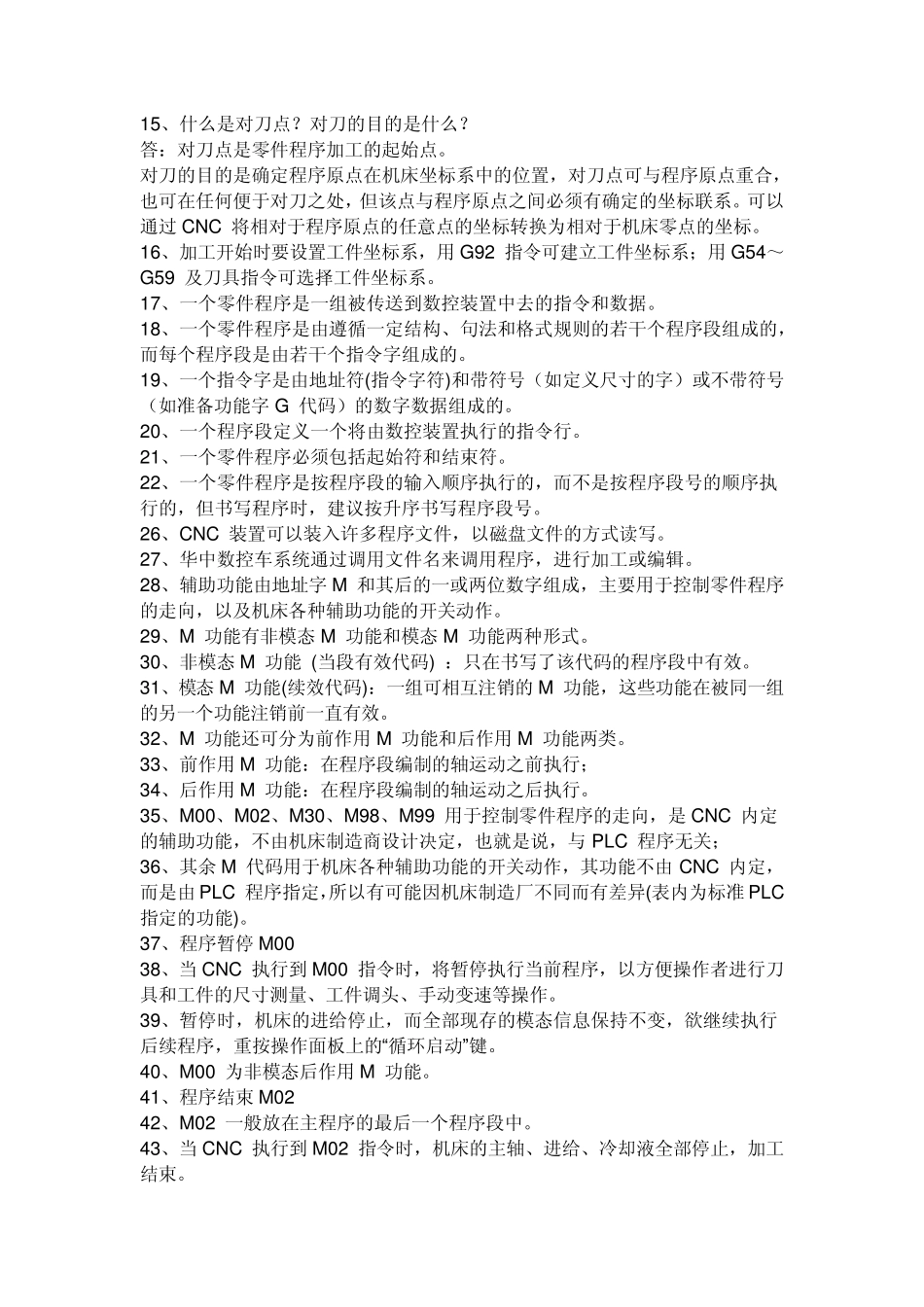

华中数控车床编程指令及其格式介绍 1、零件程序是由数控装置专用编程语言书写的一系列指令组成的。 2、数控装置将零件程序转化为对机床的控制动作。 3、最常使用的程序存储介质是磁盘和网络。 4、为简化编程和保证程序的通用性,规定直线进给坐标轴用 X,Y,Z 表示,常称基本坐标轴。X,Y,Z 坐标轴的相互关系用右手定则决定。 5、规定大姆指的指向为 X 轴的正方向,食指指向为 Y 轴的正方向,中指指向为 Z 轴的正方向。围绕 X,Y,Z 轴旋转的圆周进给坐标轴分别用 A,B,C 表示, 6、数控机床的进给运动,有的由主轴带动刀具运动来实现,有的由工作台带着工件运动来实现。 7、坐标轴正方向,是假定工件不动,刀具相对于工件做进给运动的方向。如果是工件移动则用加“′”的字母表示,按相对运动的关系,工件运动的正方向恰好与刀具运动的正方向相反,即有: +X =-X′, +Y =-Y′, +Z =-Z′ +A =-A′, +B =-B′, +C =-C′ 同样两者运动的负方向也彼此相反。 8、机床坐标轴的方向取决于机床的类型和各组成部分的布局,对车床而言: — — Z 轴与主轴轴线重合,沿着 Z 轴正方向移动将增大零件和刀具间的距离; — — X 轴垂直于 Z 轴,对应于转塔刀架的径向移动,沿着 X 轴正方向移动将增大零件和刀具间的距离; — — Y 轴(通常是虚设的)与 X 轴和 Z 轴一起构成遵循右手定则的坐标系统。 9、机床坐标系是机床固有的坐标系,机床坐标系的原点称为机床原点或机床零点。在机床经过设计、制造和调整后,这个原点便被确定下来,它是固定的点。 10、为什么数控车床开机后要回参考点? 答:数控装置上电时并不知道机床零点,为了正确地在机床工作时建立机床坐标系,通常在每个坐标轴的移动范围内设置一个机床参考点(测量起点),机床起动时,通常要进行机动或手动回参考点,以建立机床坐标系。机床回到了参考点位置,也就知道了该坐标轴的零点位置,找到所有坐标轴的参考点,CNC 就建立起了机床坐标系。 11、机床参考点可以与机床零点重合,也可以不重合,通过参数指定机床参考点到机床零点的距离。 12、机床坐标轴的机械行程是由最大和最小限位开关来限定的。机床坐标轴的有效行程范围是由软件限位来界定的,其值由制造商定义。 13、工件坐标系是编程人员在编程时使用的,编程人员选择工件上的某一已知点为原点(也称程序原点),建立一个新的坐标系,称为工件坐标系。工件坐标系一旦建立...
