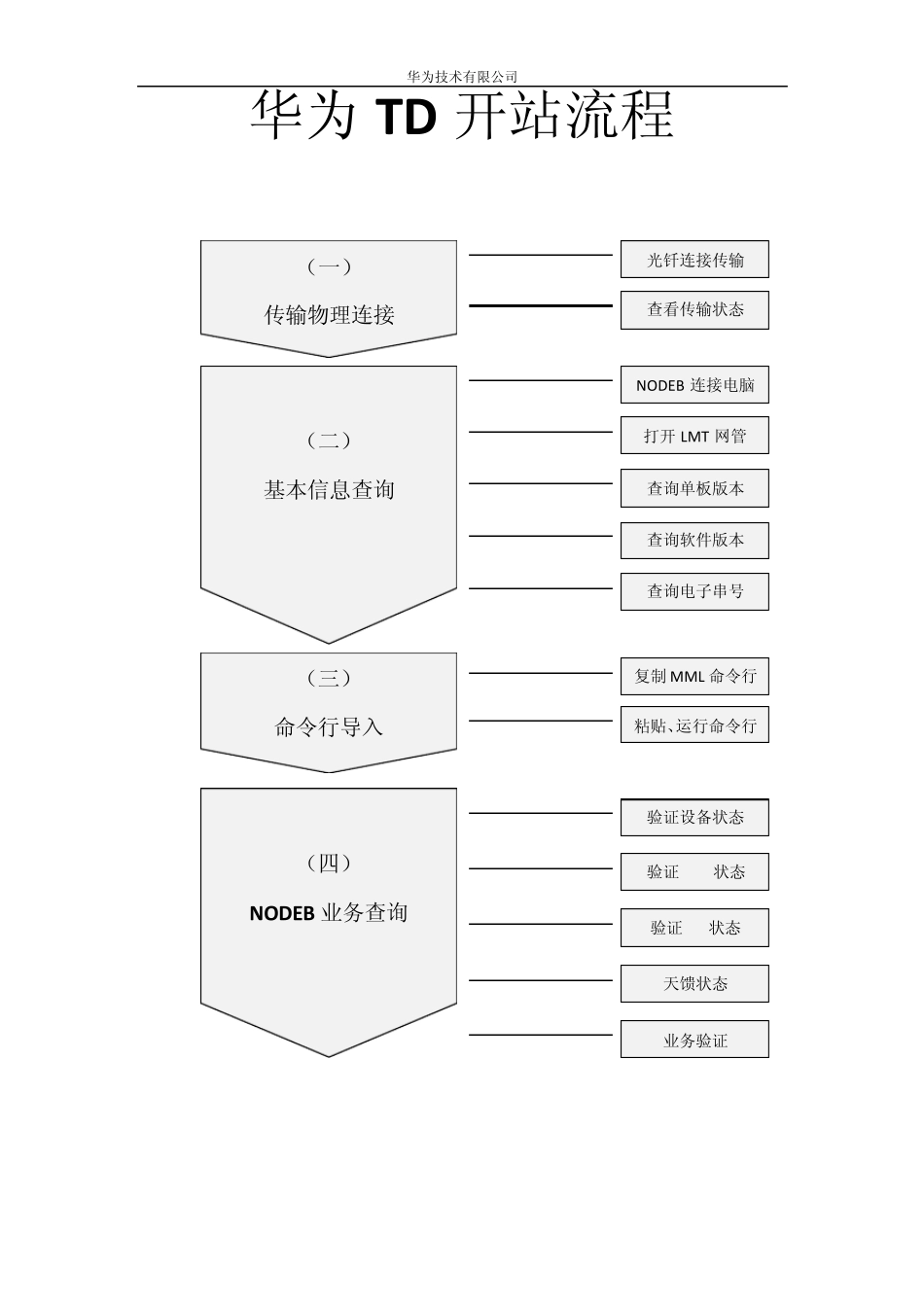

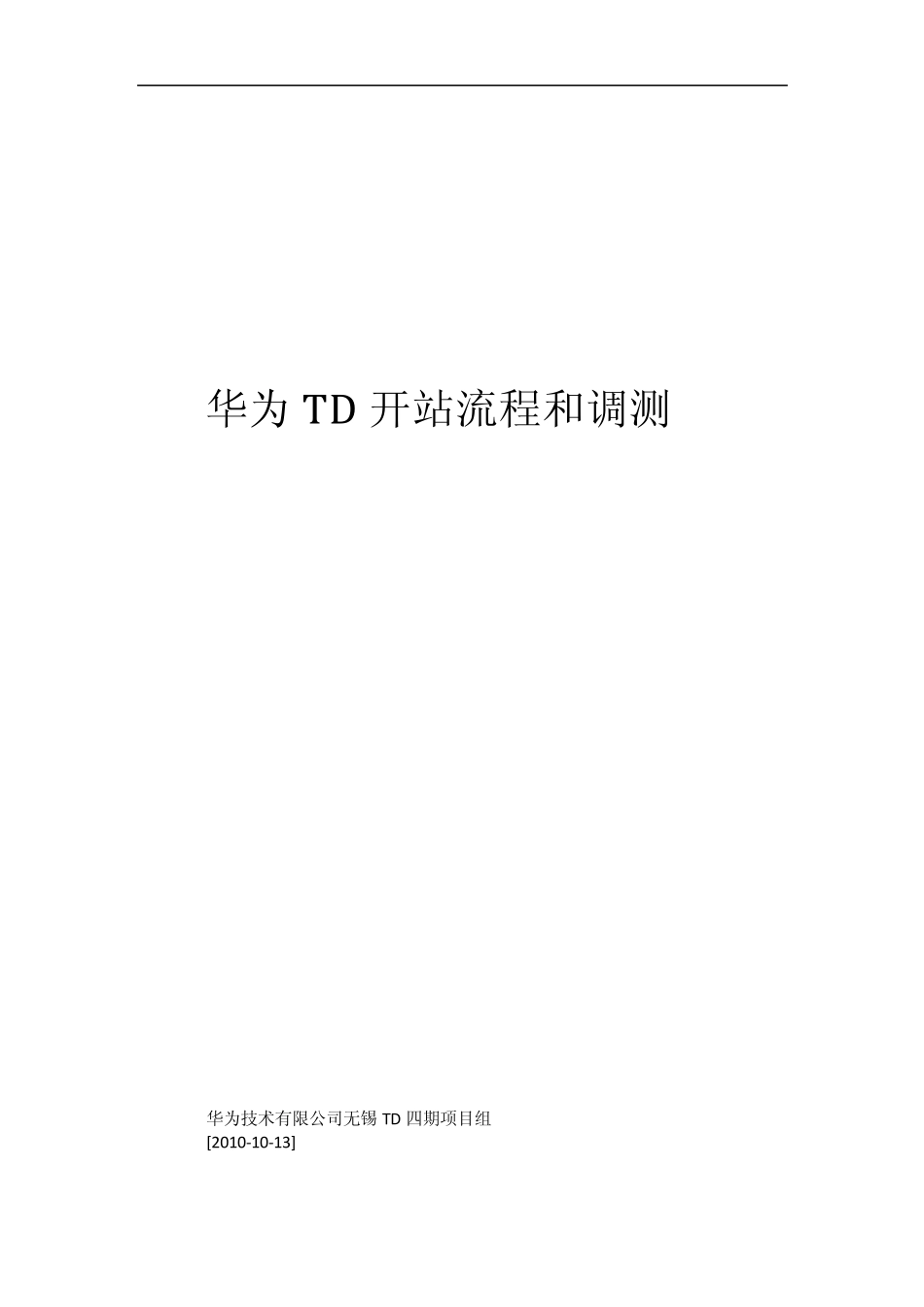

华为 TD 开站流程和调测 华为技术有限公司无锡 TD 四期项目组 [2010-10-13] 华为技术有限公司 华为TD 开站流程 （一） 传输物理连接 （二） 基本信息查询 （三） 命令行导入 （四） NODEB 业务查询 光钎连接传输 查看传输状态 NODEB 连接电脑打开LMT网管 查询单板版本 查询软件版本 查询电子串号 复制MML 命令行 验证设备状态 验证IUB状态 验证IR状态 天馈状态 粘贴、运行命令行 业务验证 华为技术有限公司 （一） 传输物理连接 1.按照设计检查BBU设备中WMPT单板FE1口是否正确连接到ODF的相应位置，如图1所示： 图1 ODF侧具体位置是传输而定 2.观察WMPT单板指示灯，是否正常指示，如图2、图3： A. RUN 绿色指示灯1s 亮 1s 灭，表示单板运行正常； B. ALM 红色指示灯常灭，表示单板无故障； C. ACT 绿色指示灯常亮，表示单板主用； 图2 两端光纤插好后 FE1口LINK长亮 图3 与 RNC对接后 FE1口ACT闪烁 D. FE1口左下方为端口LINK指示灯,绿色长亮,表示与传输连接成功； E. FE1口右下方为端口ACT指示灯,黄色闪烁,表示与 RNC有数据收发。 （二） 基本信息查询 1. 电脑连上 WMPT A. 把电脑上安装好相关版本的的基站 LMT维护台（这里以 V4R5C0SPC300为例），准备好直连网线一条； B. 把电脑网口的IP地址设置为17.21.2.X， X不能为15 （WMPT单板ETH口IP为17.21.2.15），如图4所示： 华为技术有限公司 图4 C. 把电脑网口与WMPT单板ETH口对接； D. 观察WMPT单板ETH口上方指示灯，左边为LINK指示灯,绿色长亮,表示与电脑连接成功，右边ACT指示灯,黄色闪烁,表示与电脑有数据收发。 2.打开LMT网管 A. 点“开始”菜单→“所有程序”→“华为本地维护终端” →“本地维护终端”，弹出“用户登录”框，如图5所示： 图5 用户登录 B. 单击图标，弹出“局向管理”对话框, 单击“增加” 图6 局向管理 华为技术有限公司 C. 在“增加”对话框中，定义局向名，输入 IP 地址 17.21.2.15。单击“确定”； D. 在“局向管理”对话框中，单击“关闭”，返回“用户登录”对话框； E. 以帐号 admin密码 admin 登录。 导航树窗口 图 7 登录后的页面 3.查询单板版本信息 A. 在命令输入(F5)中输入命令 DSP BRDVER，如图 8所示： 图 8 查看单板版本 1 B. 点击，产生输入界面，如图 9所示： 0 图 9 查看单板版本 2 操作信息 输出窗口 M M L 命...
