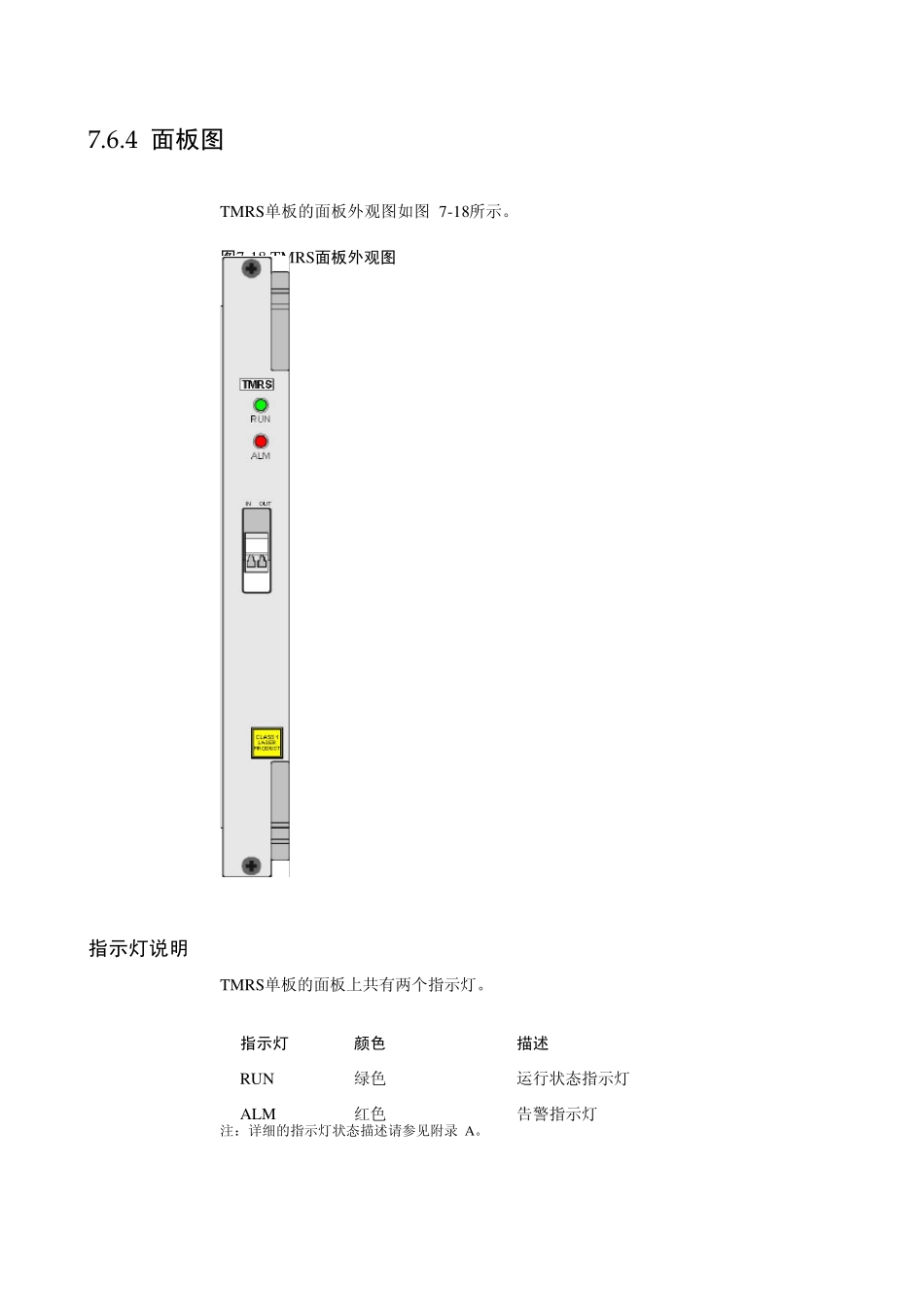

TMRS为超强 FEC再生中继波长转换板（ SuperWDM），功能框图如图 7-17所示。图7-17 TMRS单板功能框图 DWDM侧 DWDM侧 性能、告警监测 TMRS单板只处理一路光信号，收发两端均为波分侧信号，且单板的输入和输出光口特性均符合 ITU-T G.694.1建议。 分波器将线路上的合波信号分成单波信号后，将某一路单波信号从中继板的输入光口输入，送入电中继模块对信号进行基于电信号的整形、再生、重定时，经过中继处理的光信号，经由输出光口输出至合波器与其它完成中继的单波信号复用。 功能与特性 描述 基本功能 用于系统中的电中继站，实现相应光信号的中继功能 中继速率 E1TMRS ：10.71 Gbit/s E2TMRS：10.71 Gbit/s或 11.1Gbit/s a 对应波长转换板  E1TMRS：E2TMX，E2TMXS，E3LWF，E4LWF，E3LWFS， E4LWFS，E2LBE，E2LBES，E1LOG，E1LOGS，E1ETMX， E1ETMXS  E2TMRS：E1LBF，E1LBFS，E2TMX，E2TMXS，E3LWF， E4LWF，E3LWFS，E4LWFS，E2LBE，E2LBES，E1LOG，E1LOGS，E1ETMX，E1ETMXS 波段类型 固定波长：（CRZ）C波段 80波 可调波长：（DRZ）C波段 192波 波长间隔  CRZ：50GHz或 100GHz  DRZ：25GHz或 50GHz 纠错编码 采用 AFEC编码，符合 ITU-T G.975.1建议 波长可调功能  CRZ：不支持可调功能  DRZ：昀小可调波长间隔为 25GHz时，支持 C波段 192波范围内（191.300THz~196.075THz）的波长可调；昀小可调波长间隔为 50GHz时，支持 C波段 80波范围内（192.10THz~196.05THz）的波长可调 开销处理 符合 ITU-T G.709的开销处理建议 性能监视与告警监测 提供 SM_BIP8和 PM_BIP8字节监测，可以定位线路的故障所在提供以下性能监视功能： 激光器偏置电流监测 激光器制冷电流监测 激光器工作温度的监测 光功率监测 ALS功能 支持激光器自动关断功能 环回功能 不支持 保护方式 支持二次电源集中保护功能 7.6.4 面板图 TMRS单板的面板外观图如图 7-18所示。图7-18 TMRS面板外观图 指示灯说明 TMRS单板的面板上共有两个指示灯。 注：详细的指示灯状态描述请参见附录 A。 指示灯 颜色 描述 RUN 绿色 运行状态指示灯 ALM 红色 告警指示灯 槽位说明 TMRS单板占用槽位个数： 1 TMRS单板插放位置：IU1～IU6，IU8～IU13 激光器等级 单板激光器等级：CLASS 1 7.6.5 版本描述 表7-28 TMRS单板版本描述 7.6.6 网管配置接口显示 注：网管上...
