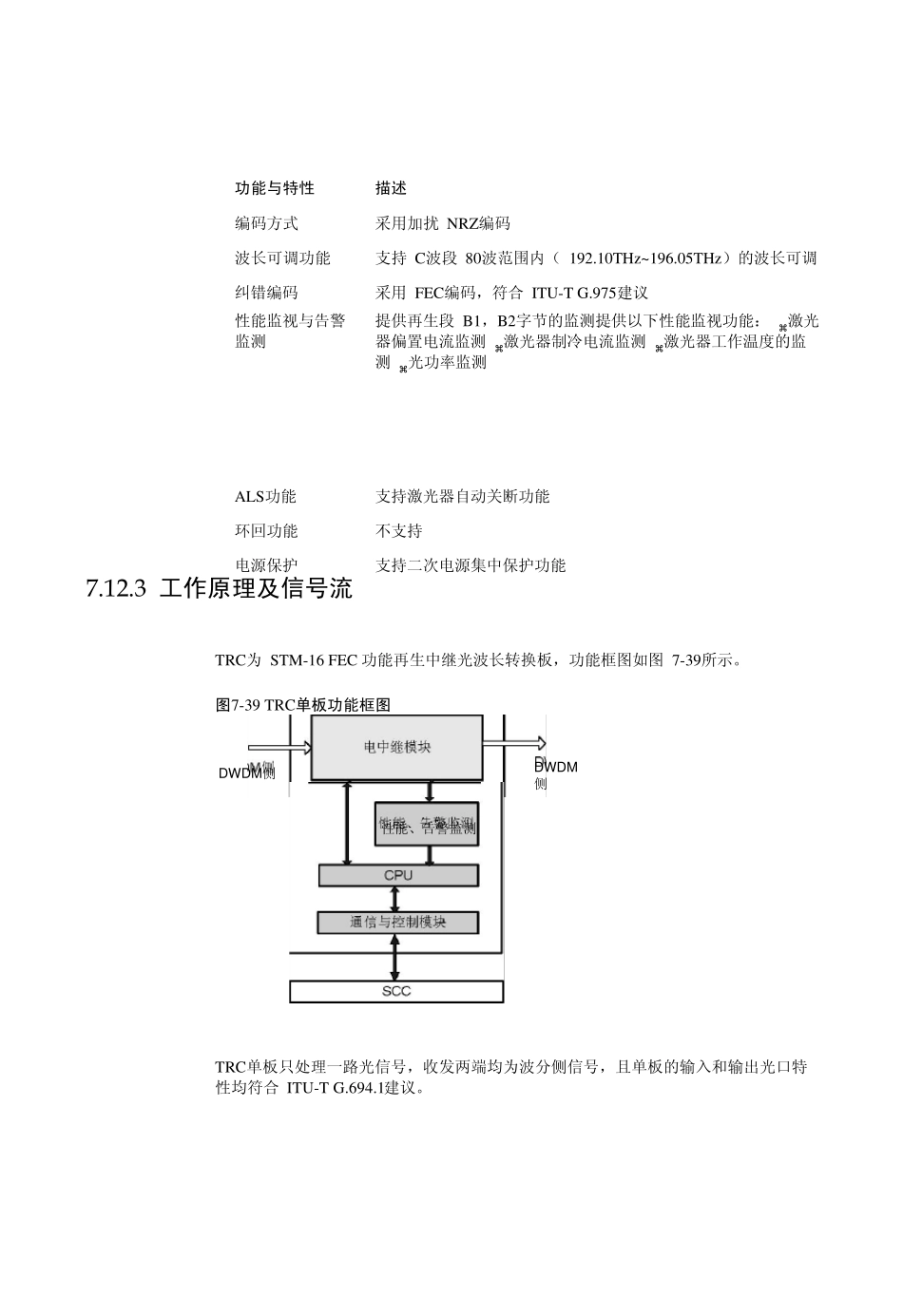

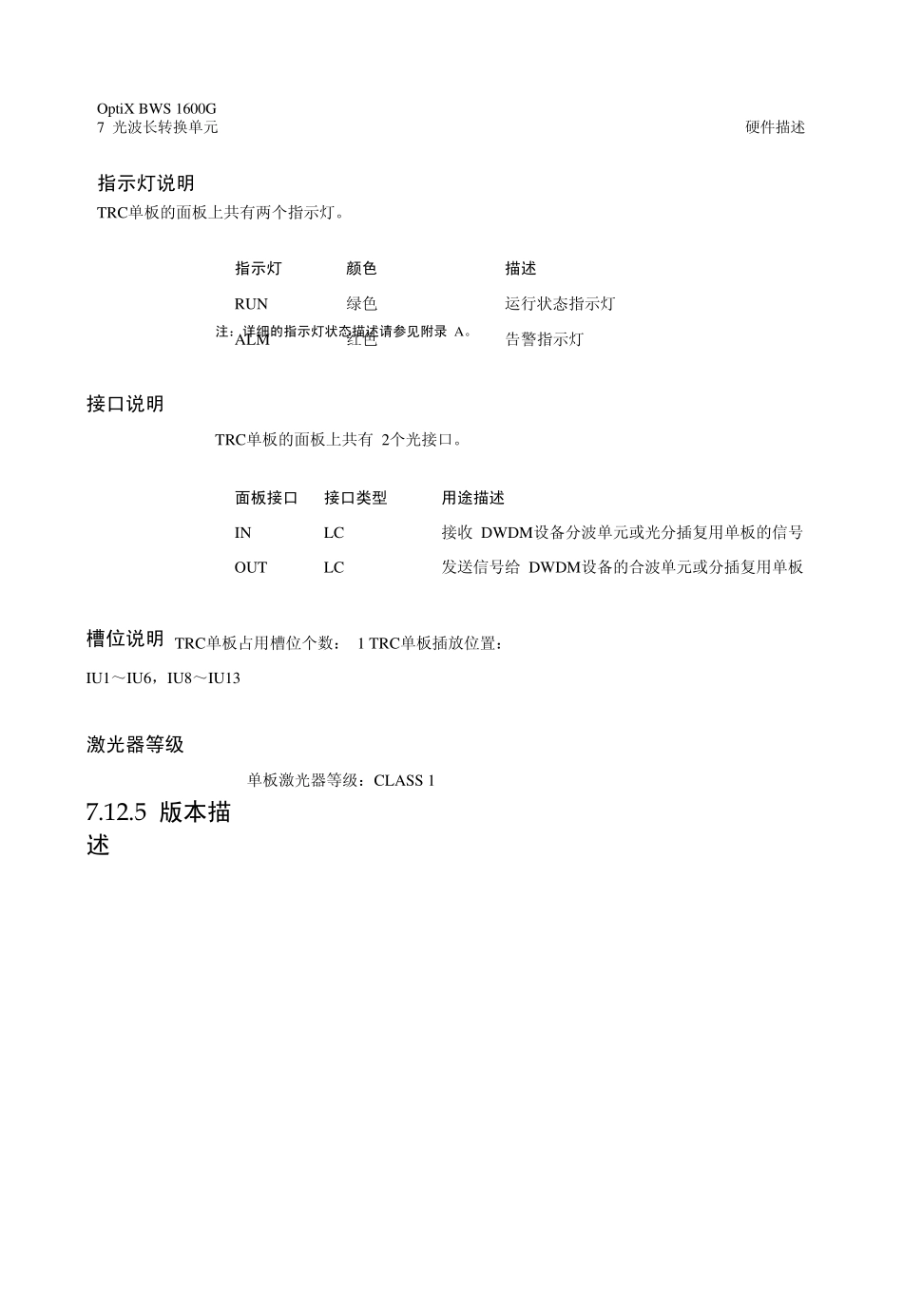

7.12.3 工作原理及信号流 TRC为 STM-16 FEC 功能再生中继光波长转换板，功能框图如图 7-39所示。图7-39 TRC单板功能框图 DWDM侧 DWDM侧 性能、告警监测 TRC单板只处理一路光信号，收发两端均为波分侧信号，且单板的输入和输出光口特性均符合 ITU-T G.694.1建议。 功能与特性 描述 编码方式 采用加扰 NRZ编码 波长可调功能 支持 C波段 80波范围内（ 192.10THz~196.05THz）的波长可调纠错编码 采用 FEC编码，符合 ITU-T G.975建议 性能监视与告警监测 提供再生段 B1，B2字节的监测提供以下性能监视功能： 激光器偏置电流监测 激光器制冷电流监测 激光器工作温度的监测 光功率监测 ALS功能 支持激光器自动关断功能 环回功能 不支持 电源保护 支持二次电源集中保护功能 分波器将线路上的合波信号分成单波信号后，将某一路单波信号从中继板的输入光口输入，送入电中继模块对信号进行基于电信号的整形、再生、重定时，经过中继处理的光信号，经由输出光口输出至合波器与其它完成中继的单波信号复用。 7.12.4 面板图 TRC单板的面板外观图如图 7-40所示。 图7-40 TRC面板外观图 注：详细的指示灯状态描述请参见附录 A。 接口说明 TRC单板的面板上共有 2个光接口。 槽位说明 TRC单板占用槽位个数： 1 TRC单板插放位置： IU1～IU6，IU8～IU13 激光器等级 单板激光器等级：CLASS 1 7.12.5 版本描述 OptiX BWS 1600G 7 光波长转换单元 硬件描述 指示灯说明 TRC单板的面板上共有两个指示灯。 指示灯 颜色 描述 RUN 绿色 运行状态指示灯 ALM 红色 告警指示灯 面板接口 接口类型 用途描述 IN LC 接收 DWDM设备分波单元或光分插复用单板的信号 OUT LC 发送信号给 DWDM设备的合波单元或分插复用单板 7.12.6 网管配置接口显示 表7-65 TRC单板版本描述 项目 描述 当前硬件版本 E5 硬件版本 E4 和 E5。其中 E4已经停产。 可替代性 E5TRC 可以完全替代 E4TRC。 注：网管上显示的一个光口号表示一对实际的光接口，一个用于接收信号，一个用于发送信号。 7.12.7 指标 光接口指标表7-66 TRC单板波分侧定波长光接口指标规范 面板接口 网管接口 IN/OUT 1 项目 单位 指标值 通道间隔 GHz 100 光线路码型 - NRZ 发送机在 Sn点的特性 昀大平均发送功率 dBm 0 昀小平均发送功率 dBm -10 昀小消光比 dB +10 标称中心频率 THz...
