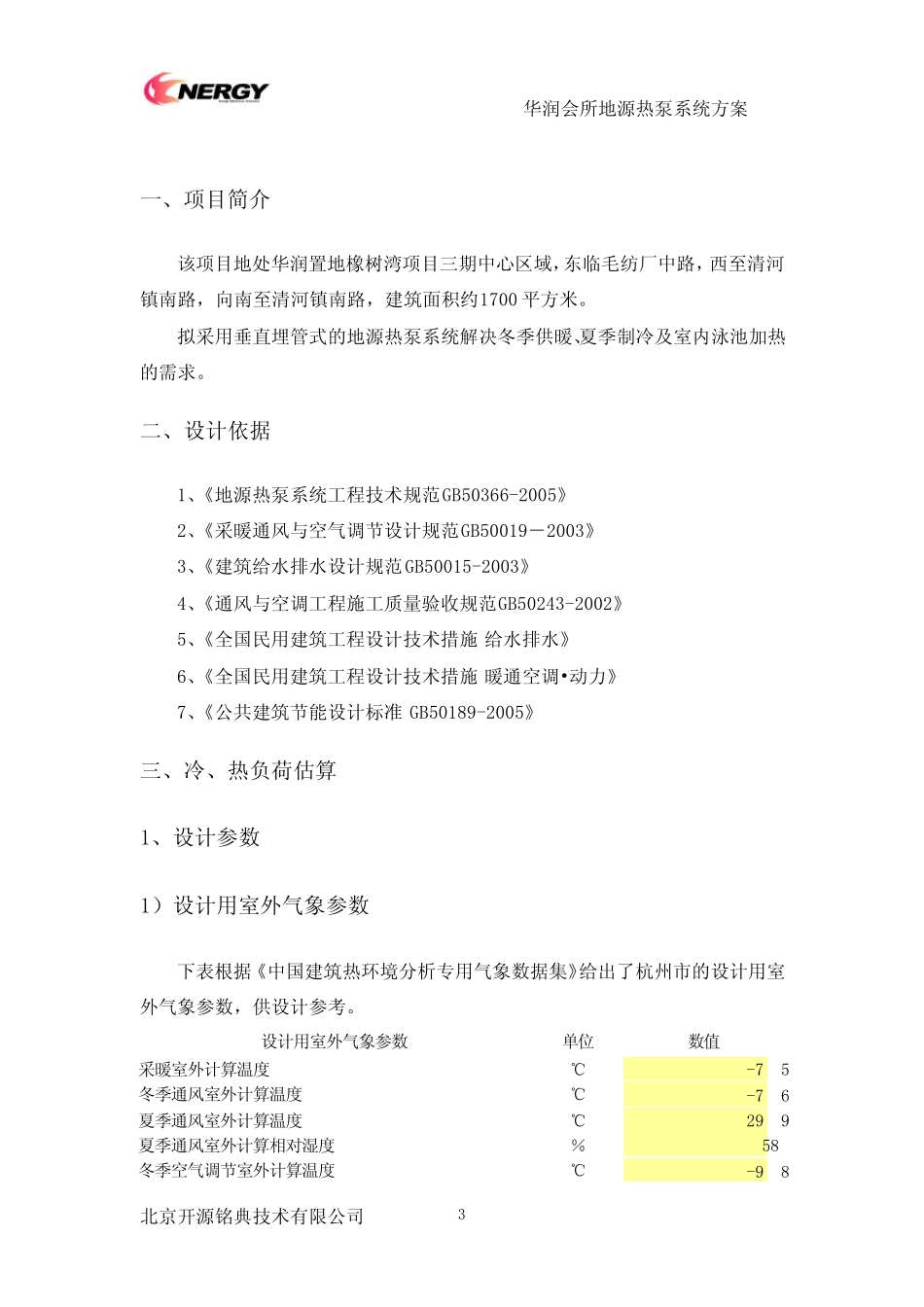

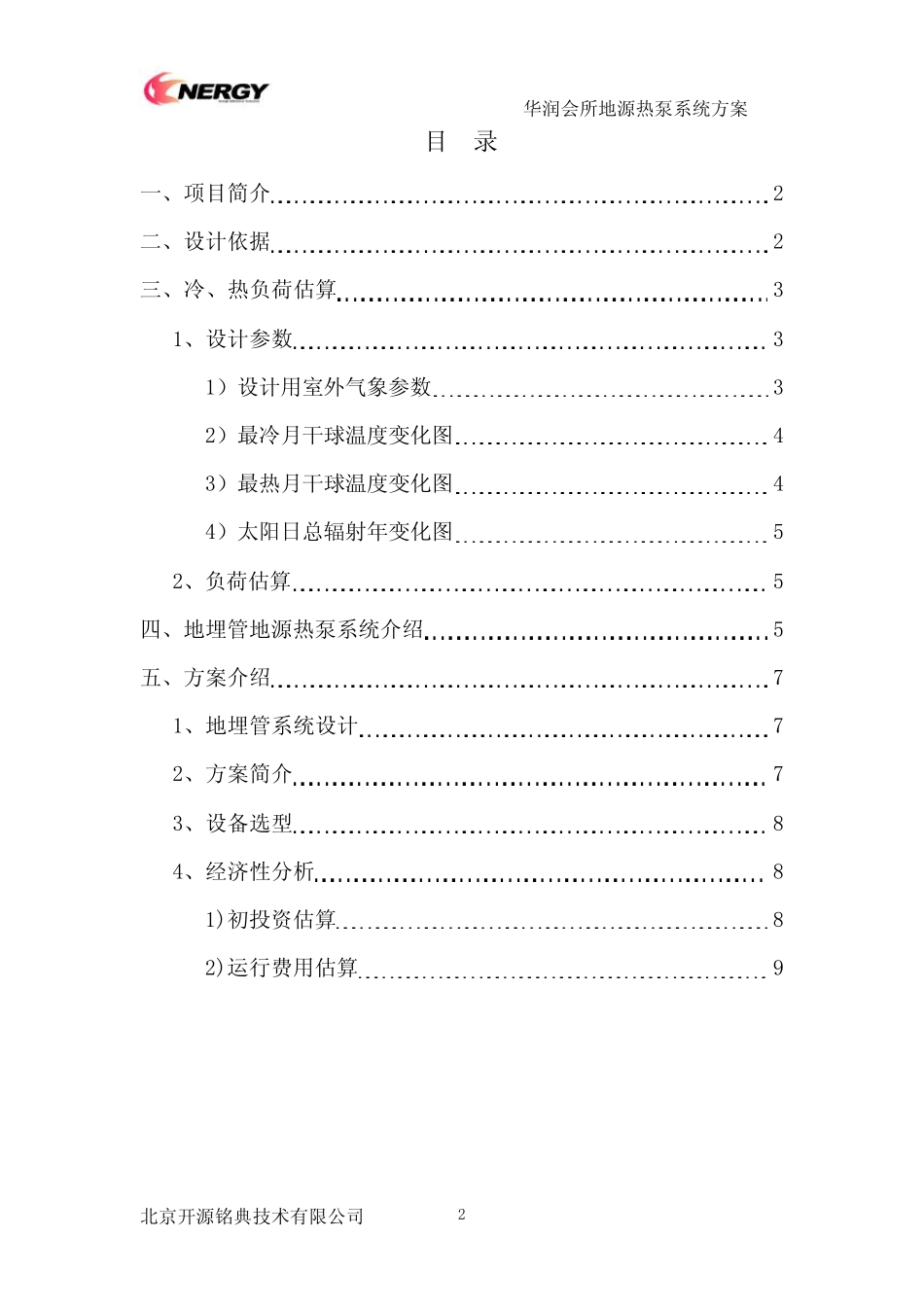

华润会所地源热泵系统方案华润会所地源热泵系统方案北京开源铭典技术有限公司2目录一、项目简介2二、设计依据2三、冷、热负荷估算31、设计参数31）设计用室外气象参数32）最冷月干球温度变化图43）最热月干球温度变化图44）太阳日总辐射年变化图52、负荷估算5四、地埋管地源热泵系统介绍5五、方案介绍71、地埋管系统设计72、方案简介73、设备选型84、经济性分析81)初投资估算82)运行费用估算9华润会所地源热泵系统方案北京开源铭典技术有限公司3一、项目简介该项目地处华润置地橡树湾项目三期中心区域，东临毛纺厂中路，西至清河镇南路，向南至清河镇南路，建筑面积约1700 平方米。拟采用垂直埋管式的地源热泵系统解决冬季供暖、夏季制冷及室内泳池加热的需求。二、设计依据1、《地源热泵系统工程技术规范GB50366-2005》2、《采暖通风与空气调节设计规范GB50019－2003》3、《建筑给水排水设计规范GB50015-2003》4、《通风与空调工程施工质量验收规范GB50243-2002》5、《全国民用建筑工程设计技术措施 给水排水》6、《全国民用建筑工程设计技术措施 暖通空调•动 力 》7、《公共 建筑节能 设计标 准GB50189-2005》三、冷、热负 荷估算1、设计参数1）设计用室外气象参数下表根据《中国建筑热环境分析专用气象数据集》给出了杭州市的设计用室外气象参数，供设计参考。设计用室外气象参数单位数值采暖室外计算温度℃-7.5冬季通风室外计算温度℃-7.6夏季通风室外计算温度℃29.9夏季通风室外计算相对湿度％58冬季空气调节室外计算温度℃-9.8华润会所地源热泵系统方案北京开源铭典技术有限公司4冬季空气调节室外计算相对湿度％37夏季空气调节室外计算干球温度℃33.6夏季空气调节室外计算湿球温度℃26.3夏季空气调节室外计算日平均温度℃29.1冬季室外平均风速m/s2.7冬季室外最多风向的平均风速m/s4.5夏季室外平均风速m/s2.2冬季最多风向——NNW冬季最多风向的频率％14夏季最多风向——SE夏季最多风向的频率％12年最多风向——SSW年最多风向的频率％10冬季室外大气压力Pa102573夏季室外大气压力Pa99987冬季日照百分率％57设计计算用采暖期日数日122设计计算用采暖期初日——11月 14日设计计算用采暖期终日——3月 15日极端最低温度℃-18.3极端最高温度℃41.92）最冷月干球温度变化图华润会所地源热泵系统方案北京开源铭典技术有限公司53）最热月干球温度变化图4）太阳日总辐射年变化图2、负荷估算负荷估算如下表所示：说明：1、负荷估算未计入新...
