华硕A83s、A83EI241SJ拆机

华硕A83s、A83EI241SJ拆机_第1页
1/6
华硕A83s、A83EI241SJ拆机_第2页
2/6
华硕A83s、A83EI241SJ拆机_第3页
3/6

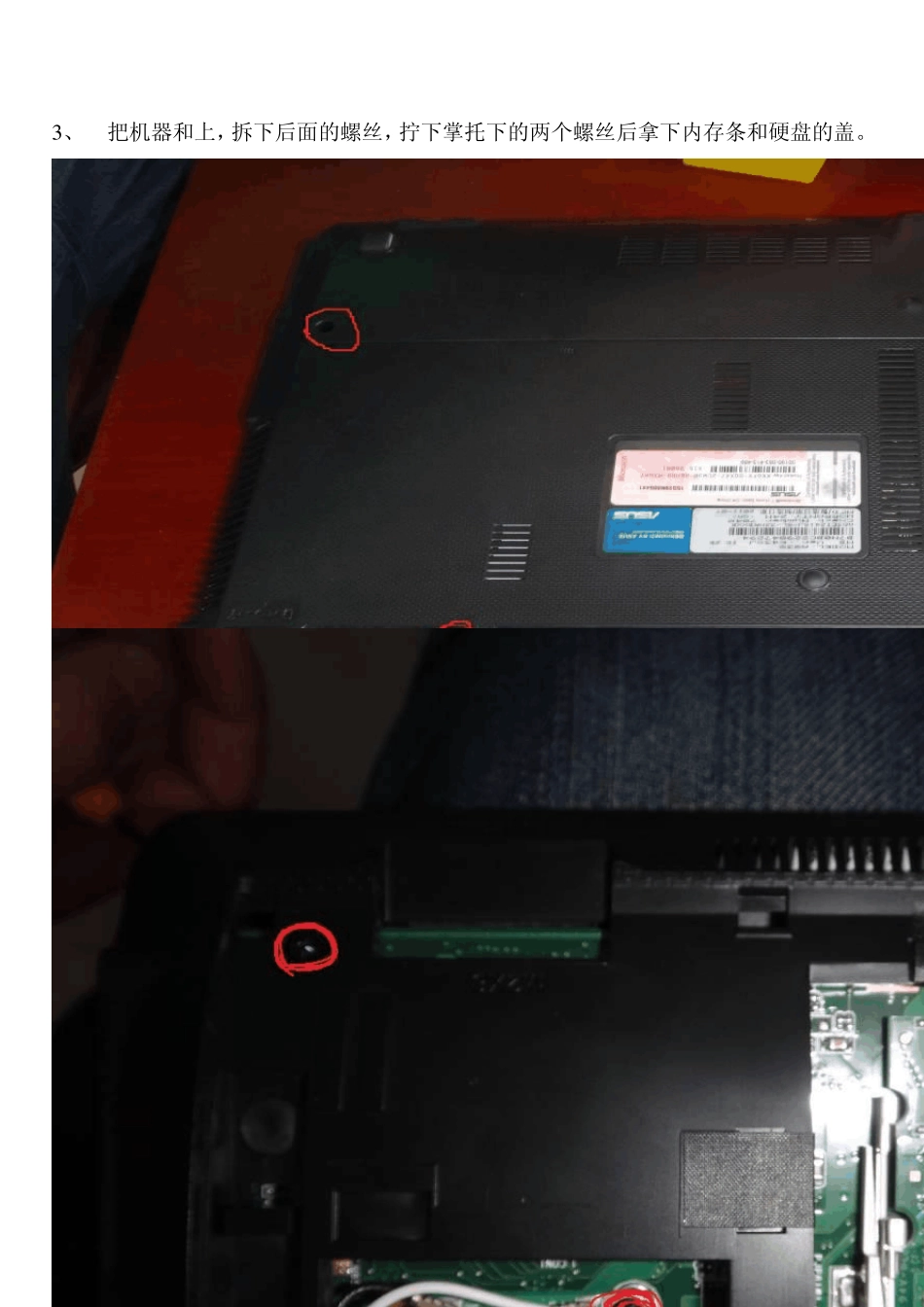

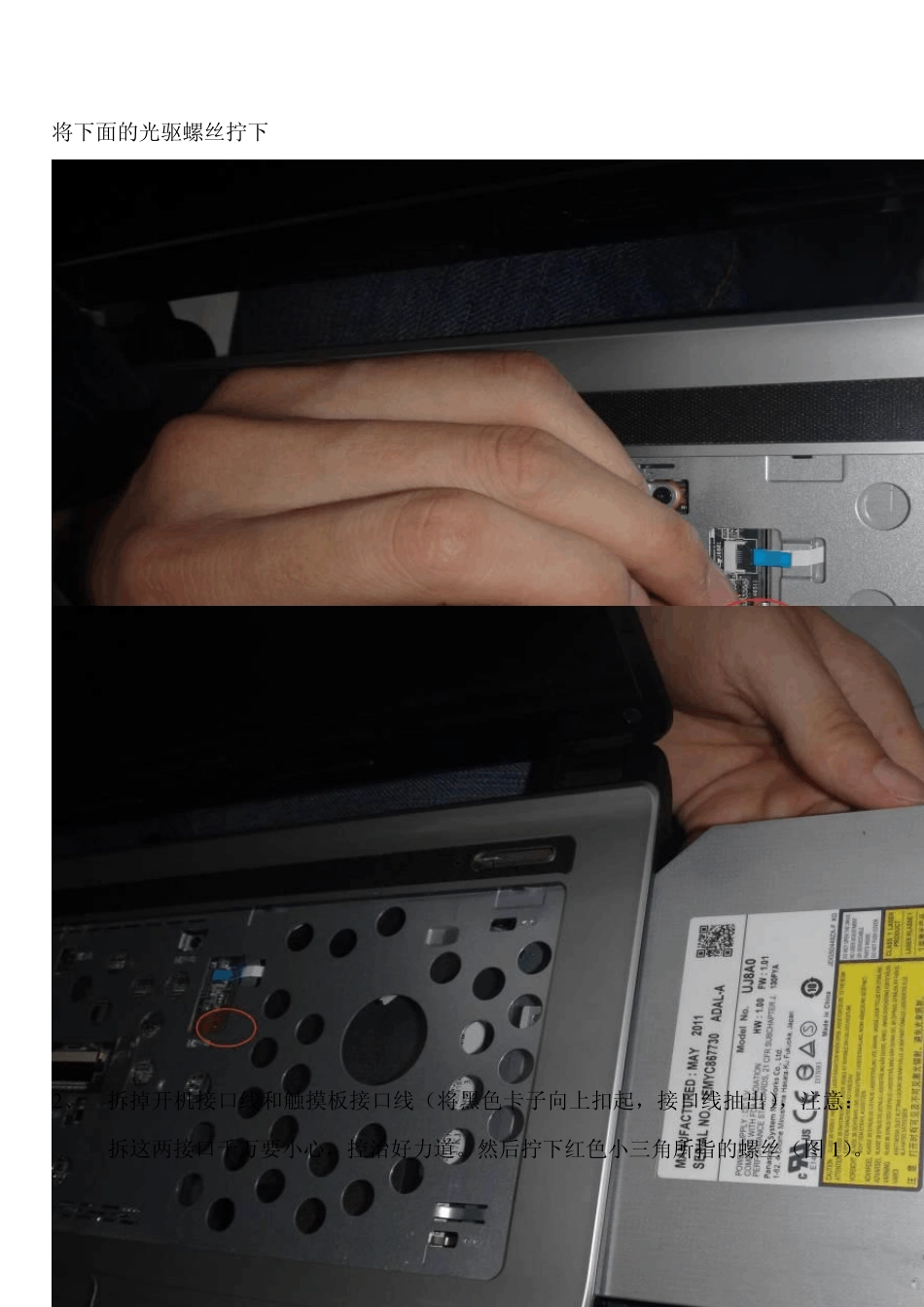

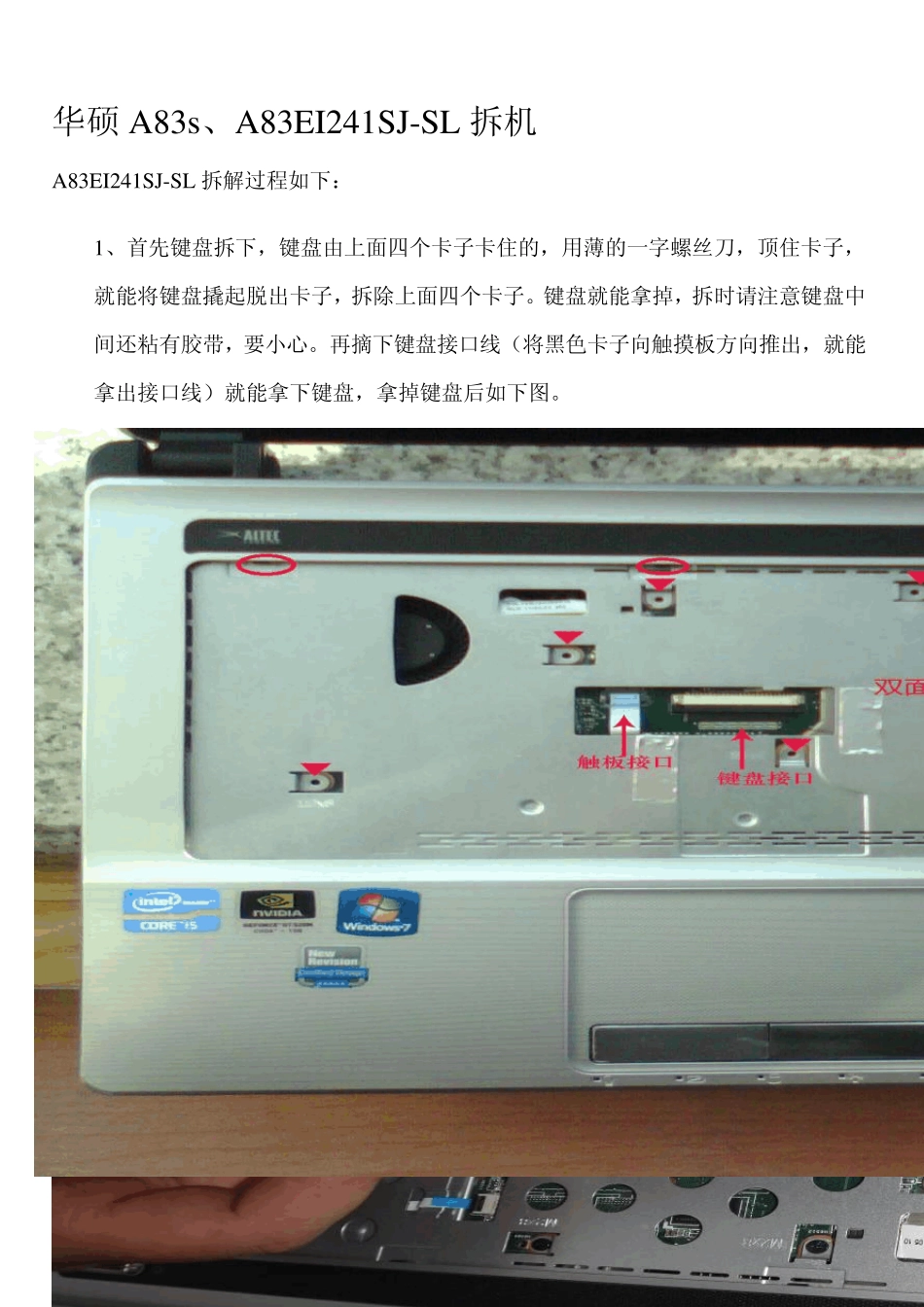

华硕A83s、A83EI241SJ-SL 拆机 A83EI241SJ-SL 拆解过程如下: 1、首先键盘拆下,键盘由上面四个卡子卡住的,用薄的一字螺丝刀,顶住卡子,就能将键盘撬起脱出卡子,拆除上面四个卡子。键盘就能拿掉,拆时请注意键盘中间还粘有胶带,要小心。再摘下键盘接口线(将黑色卡子向触摸板方向推出,就能拿出接口线)就能拿下键盘,拿掉键盘后如下图。 将下面的光驱螺丝拧下 2 、 拆掉开机接口线和触摸板接口线(将黑色卡子向上扣起,接口线抽出),注意:拆这两接口千万要小心,控治好力道。然后拧下红色小三角所指的螺丝(图 1 )。 3 、 把机器和上,拆下后面的螺丝,拧下掌托下的两个螺丝后拿下内存条和硬盘的盖。 4 、 取下硬盘,再把底下所有的螺丝都拆下来(光驱出口有两个螺丝),拆完后将电池盒上面板卡扣打开, 5、 将前面板打开,注意,面板两侧有多个扣,注意力道,别用蛮力。 拆完后如下图: 从上图可以看出,主板型号为:K43SV REV 2.2。我没看见清 BOIS 的跳线,难道无法清除 BOIS。同时可以看出左侧的 U SB 接口是直接做在主板上的,而右边的就不是。还可以看出这种主板显存是可以装四片的,而我的机器只装了两片,我机器显存是 1G 的,这样推测这种主板显存最大能到 2G。 6、 再把上图红色箭头所指的排线和螺丝拆下,就能把主板反过来。 7、 主板翻过来后如下图。 从上图可以看出CPU 和GPU 共用一个散热片,只用一个风扇散热,是四线的风扇,能智能控制,有两根热管。有两个内存插槽。
