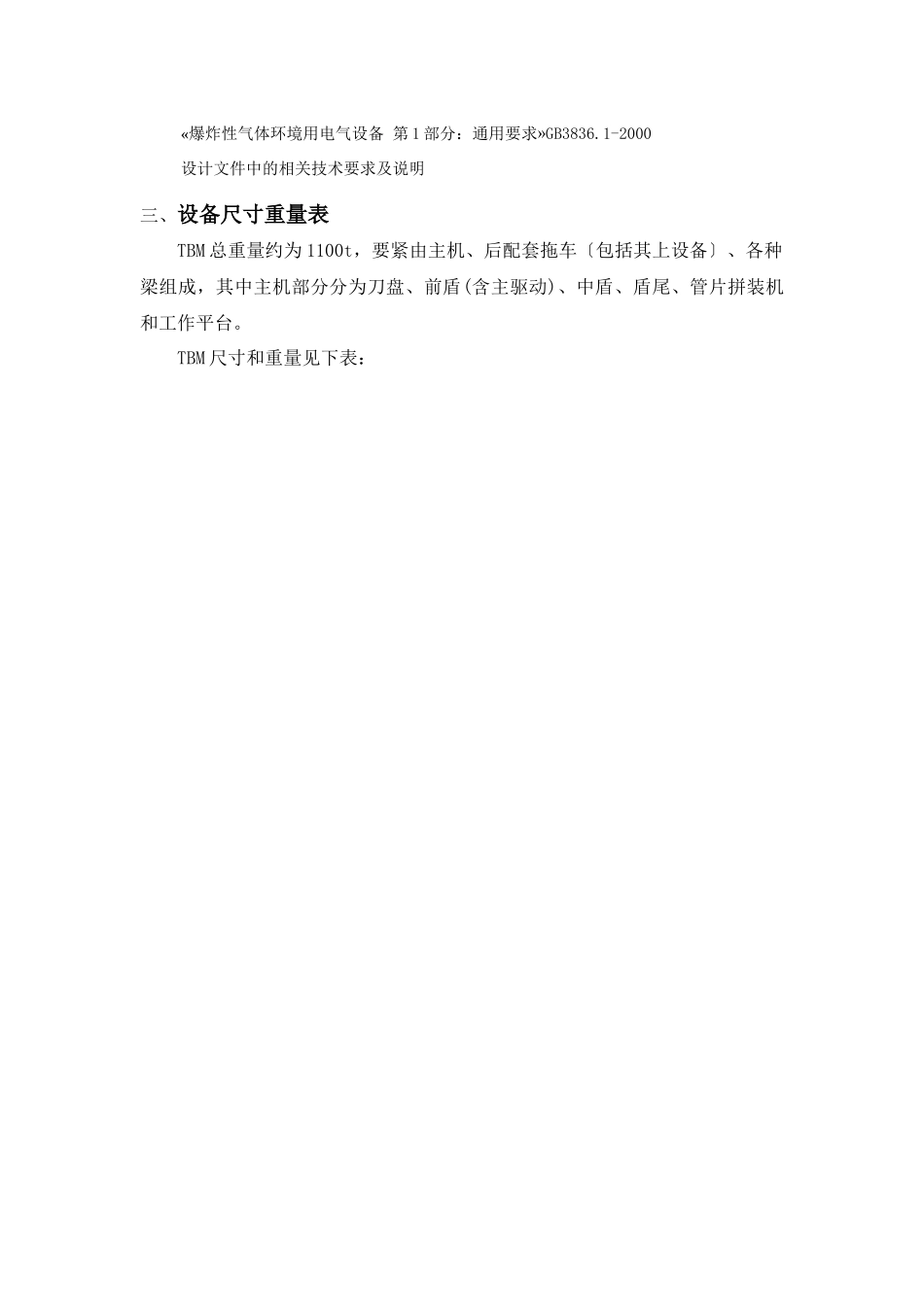

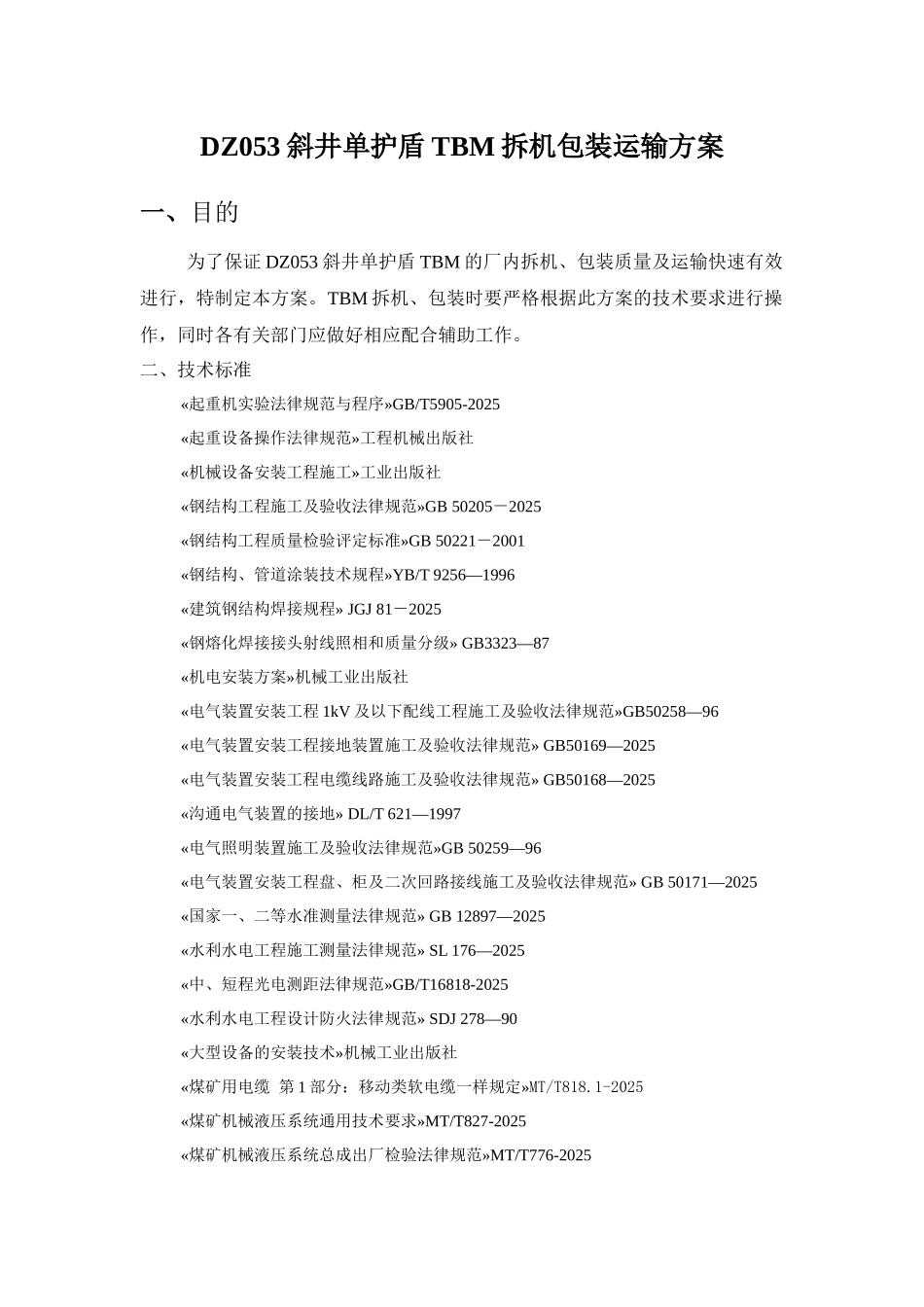

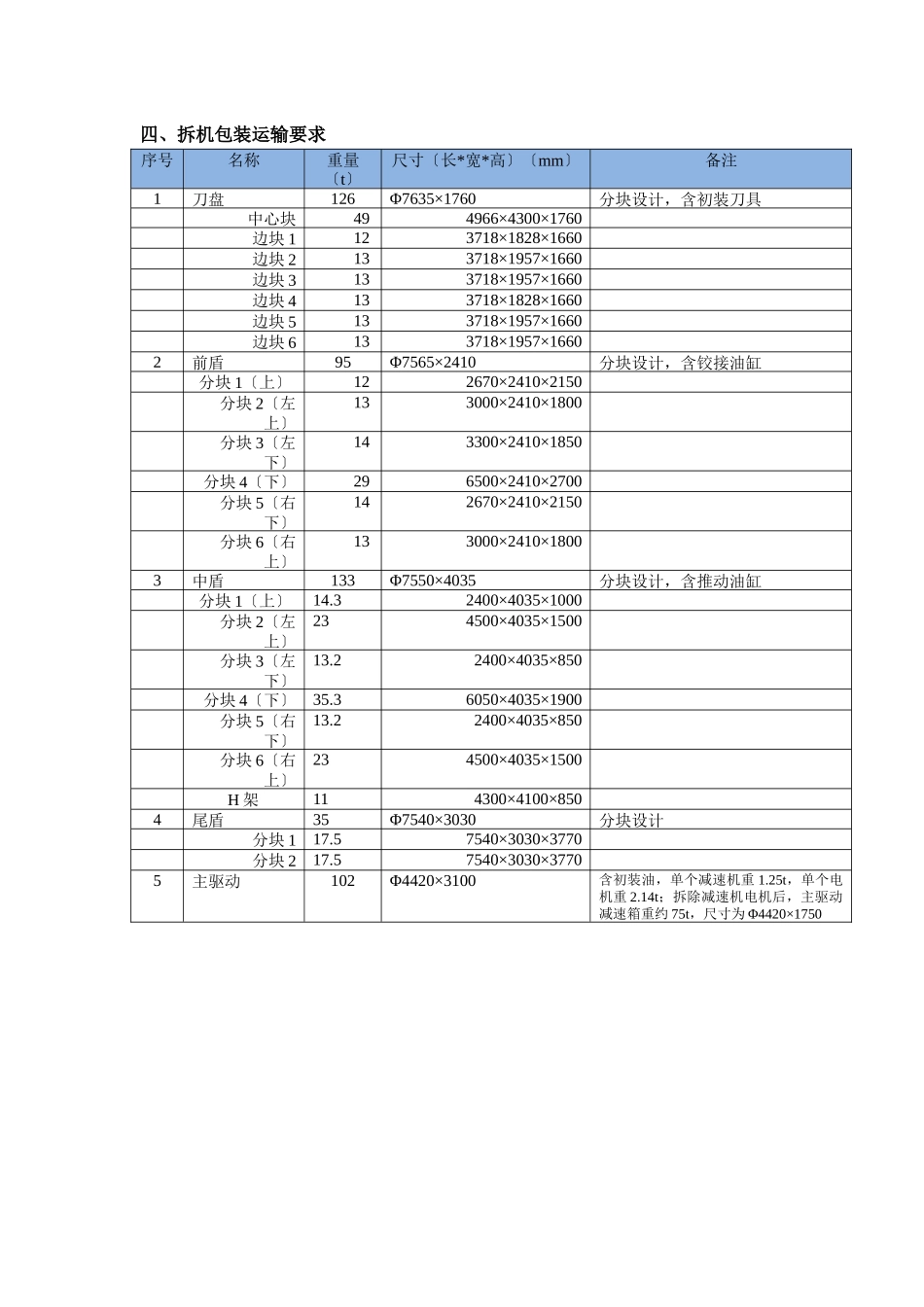

DZ053 斜井单护盾 TBM 拆机包装运输方案一、目的为了保证 DZ053 斜井单护盾 TBM 的厂内拆机、包装质量及运输快速有效进行，特制定本方案。TBM 拆机、包装时要严格根据此方案的技术要求进行操作，同时各有关部门应做好相应配合辅助工作。二、技术标准«起重机实验法律规范与程序»GB/T5905-2025«起重设备操作法律规范»工程机械出版社«机械设备安装工程施工»工业出版社«钢结构工程施工及验收法律规范»GB 50205－2025«钢结构工程质量检验评定标准»GB 50221－2001«钢结构、管道涂装技术规程»YB/T 9256—1996«建筑钢结构焊接规程» JGJ 81－2025«钢熔化焊接接头射线照相和质量分级» GB3323—87«机电安装方案»机械工业出版社«电气装置安装工程 1kV 及以下配线工程施工及验收法律规范»GB50258—96«电气装置安装工程接地装置施工及验收法律规范» GB50169—2025«电气装置安装工程电缆线路施工及验收法律规范» GB50168—2025«沟通电气装置的接地» DL/T 621—1997«电气照明装置施工及验收法律规范»GB 50259—96«电气装置安装工程盘、柜及二次回路接线施工及验收法律规范» GB 50171—2025«国家一、二等水准测量法律规范» GB 12897—2025«水利水电工程施工测量法律规范» SL 176—2025«中、短程光电测距法律规范»GB/T16818-2025«水利水电工程设计防火法律规范» SDJ 278—90«大型设备的安装技术»机械工业出版社«煤矿用电缆 第 1 部分：移动类软电缆一样规定»MT/T818.1-2025«煤矿机械液压系统通用技术要求»MT/T827-2025«煤矿机械液压系统总成出厂检验法律规范»MT/T776-2025«爆炸性气体环境用电气设备 第 1 部分：通用要求»GB3836.1-2000设计文件中的相关技术要求及说明三、设备尺寸重量表TBM 总重量约为 1100t，要紧由主机、后配套拖车〔包括其上设备〕、各种梁组成，其中主机部分分为刀盘、前盾(含主驱动)、中盾、盾尾、管片拼装机和工作平台。TBM 尺寸和重量见下表：四、拆机包装运输要求序号名称重量〔t〕尺寸〔长*宽*高〕〔mm〕备注1刀盘126Φ7635×1760分块设计，含初装刀具中心块494966×4300×1760边块 1123718×1828×1660边块 2133718×1957×1660边块 3133718×1957×1660边块 4133718×1828×1660边块 5133718×1957×1660边块 6133718×1957×16602前盾95Φ7565×2410分块设计，含铰接油缸 分块 1〔上〕122670×2410×2150 分块 2〔左上〕133000×2410...
