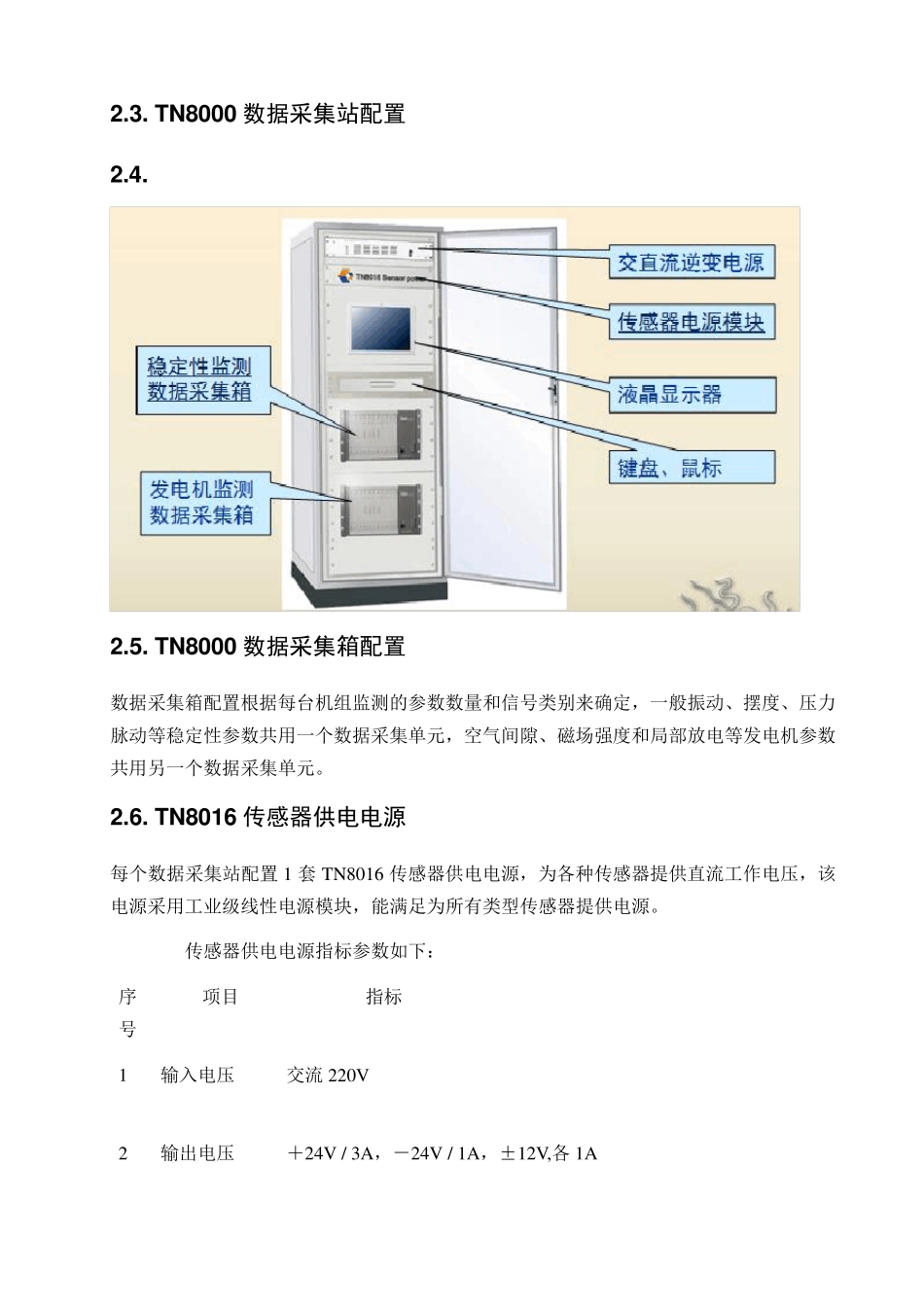

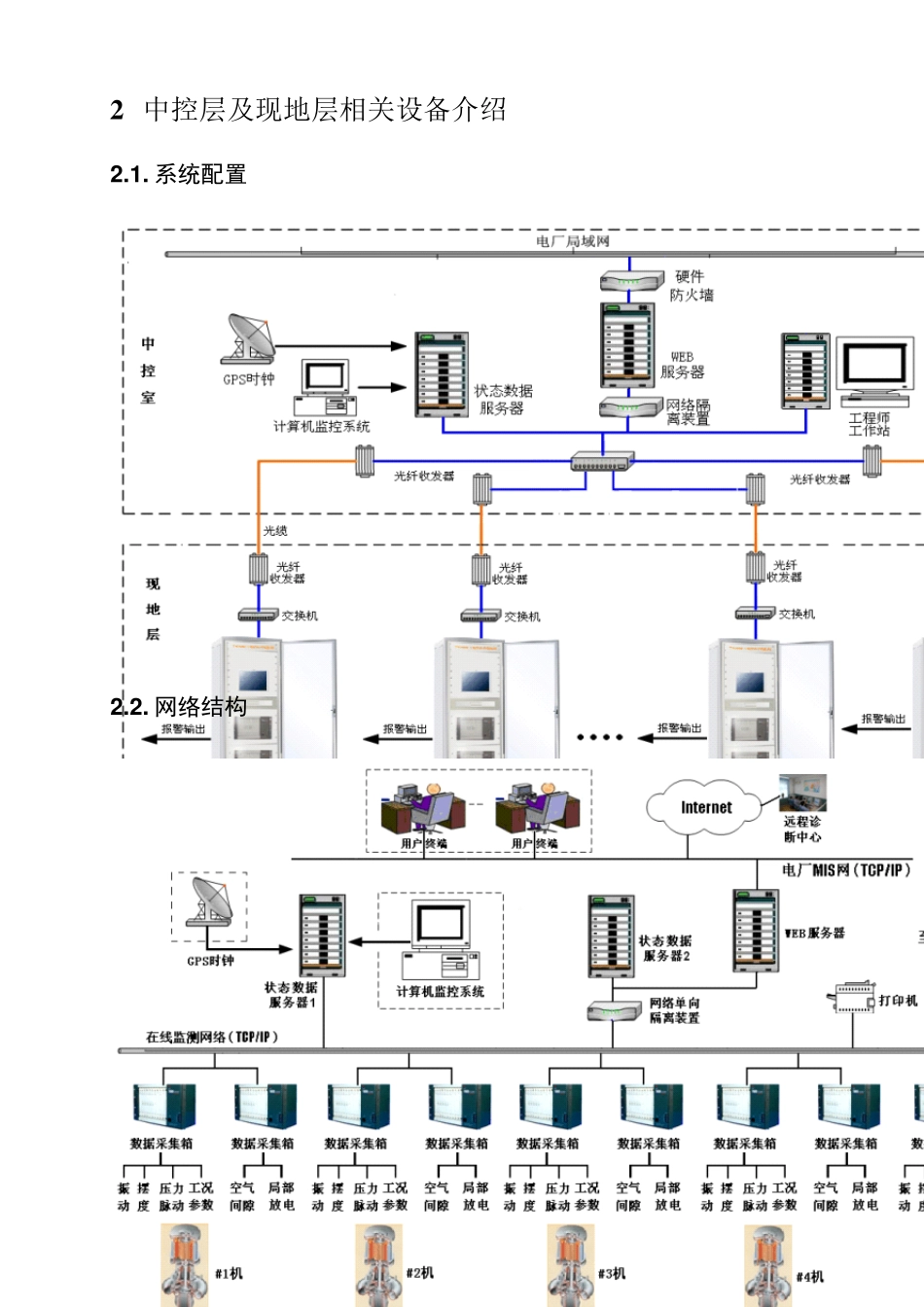

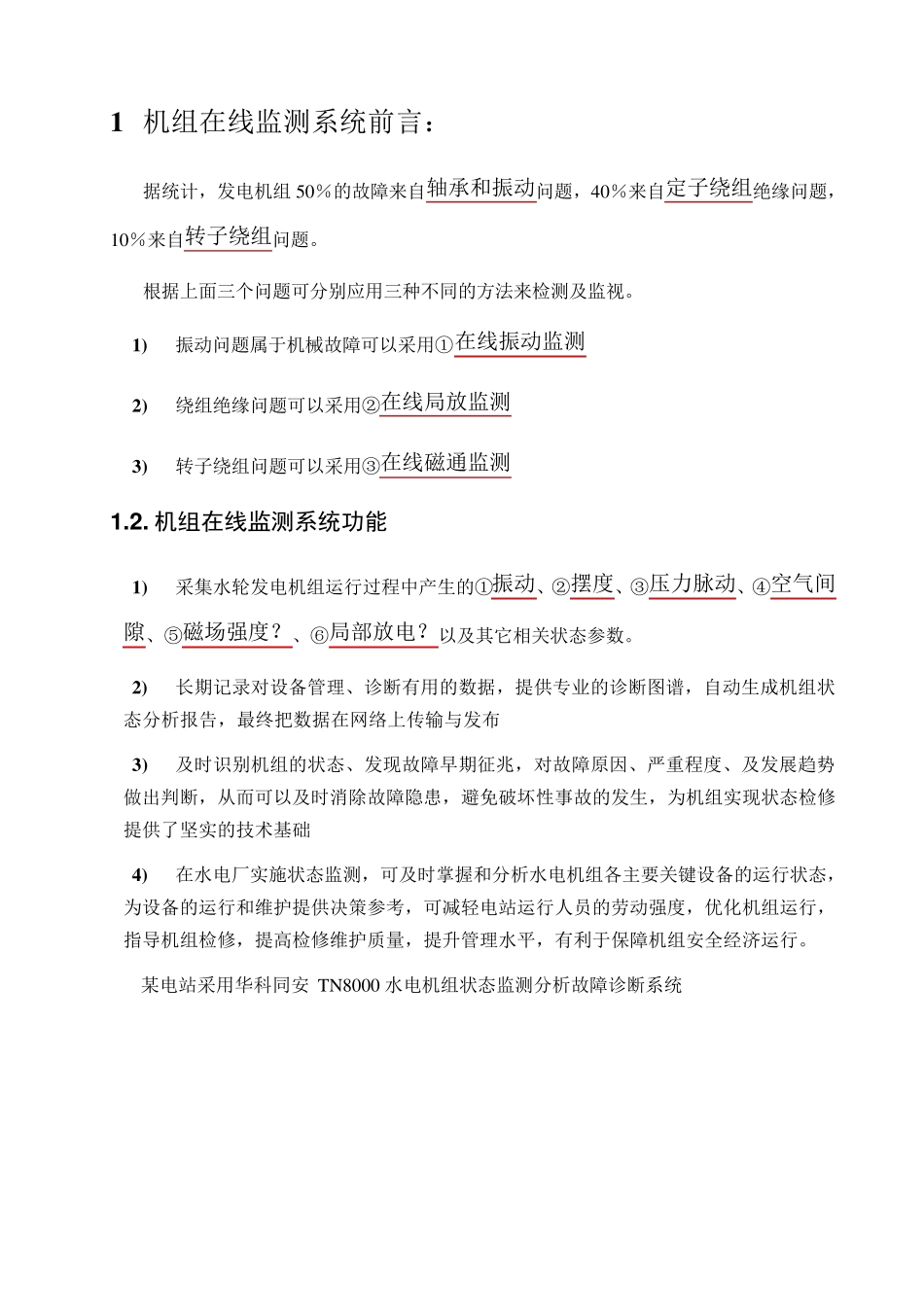

1 机组在线监测系统前言： 据统计，发电机组50％的故障来自轴承和振动问题，40％来自定子绕组绝缘问题，10％来自转子绕组问题。 根据上面三个问题可分别应用三种不同的方法来检测及监视。 1 ) 振动问题属于机械故障可以采用①在线振动监测 2 ) 绕组绝缘问题可以采用②在线局放监测 3 ) 转子绕组问题可以采用③在线磁通监测 1 .2 . 机组在线监测系统功能 1 ) 采集水轮发电机组运行过程中产生的①振动、②摆度、③压力脉动、④空气间隙、⑤磁场强度？、⑥局部放电？以及其它相关状态参数。 2 ) 长期记录对设备管理、诊断有用的数据，提供专业的诊断图谱，自动生成机组状态分析报告，最终把数据在网络上传输与发布 3 ) 及时识别机组的状态、发现故障早期征兆，对故障原因、严重程度、及发展趋势做出判断，从而可以及时消除故障隐患，避免破坏性事故的发生，为机组实现状态检修提供了坚实的技术基础 4 ) 在水电厂实施状态监测，可及时掌握和分析水电机组各主要关键设备的运行状态，为设备的运行和维护提供决策参考，可减轻电站运行人员的劳动强度，优化机组运行，指导机组检修，提高检修维护质量，提升管理水平，有利于保障机组安全经济运行。 某电站采用华科同安 TN8000 水电机组状态监测分析故障诊断系统 2 中控层及现地层相关设备介绍 2 .1 . 系统配置 2 .2 . 网络结构 2.3. TN8000 数据采集站配置 2.4. 2.5. TN8000 数据采集箱配置 数据采集箱配置根据每台机组监测的参数数量和信号类别来确定，一般振动、摆度、压力脉动等稳定性参数共用一个数据采集单元，空气间隙、磁场强度和局部放电等发电机参数共用另一个数据采集单元。 2.6. TN8016 传感器供电电源 每个数据采集站配置1 套TN8016 传感器供电电源，为各种传感器提供直流工作电压，该电源采用工业级线性电源模块，能满足为所有类型传感器提供电源。 传感器供电电源指标参数如下： 序号 项目 指标 1 输入电压 交流220V 2 输出电压 ＋24V / 3A，－24V / 1A，±12V,各1A 3 其他特性 每个通道均可独立供电，提供短路保护功能，相邻通道互不影响。 2.7. 状态数据服务器 用于存储和管理从各数据采集箱传送过来的机组实时状态数据、历史状态数据及各特征数据 对相关数据进行自动分析和诊断 与 GPS 的通讯也由状态数据服务器负责 状态数据服务器也可供现场工程师进行相关系统设置和监测分析工作 2.8. 网络安全隔离...
