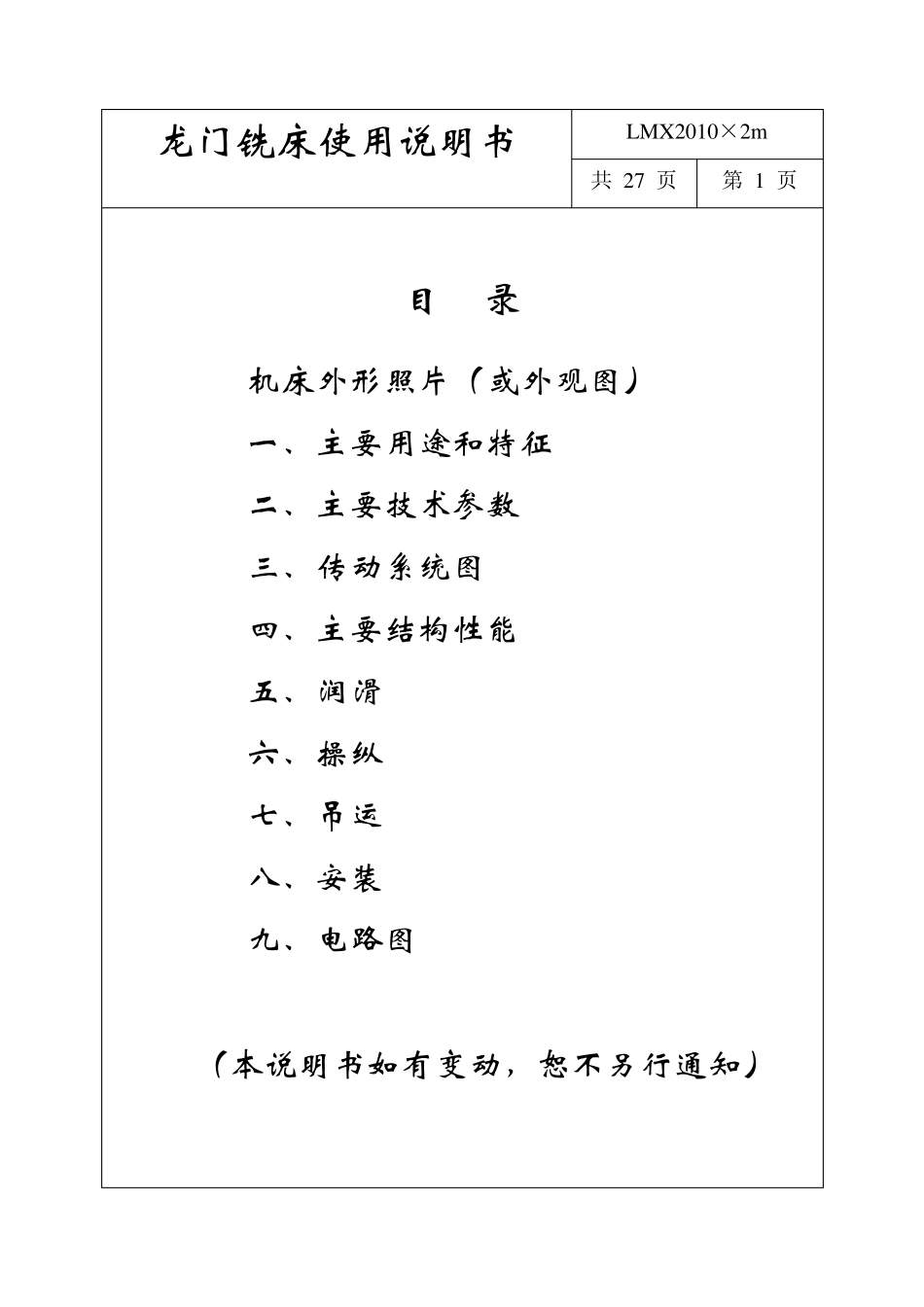

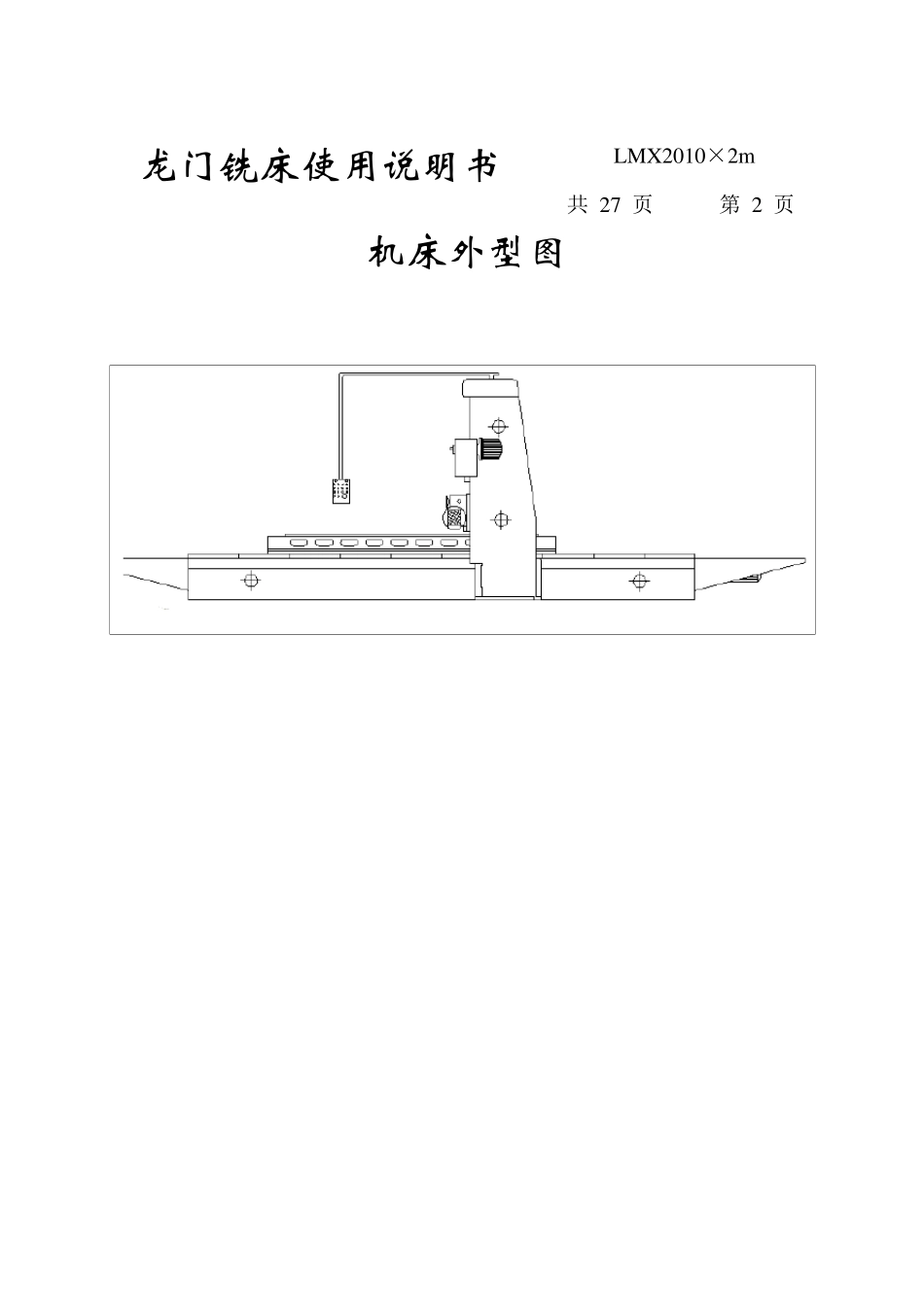

龙 门 铣 床 使 用 说 明 书 LMX2010×2m 共 27 页 第 1 页 目 录 机 床 外 形 照 片 （ 或 外 观 图 ） 一 、 主 要 用 途 和 特 征 二 、 主 要 技 术 参 数 三 、 传 动 系 统 图 四 、 主 要 结 构 性 能 五 、 润 滑 六 、 操 纵 七 、 吊 运 八 、 安 装 九 、 电 路 图 （ 本 说 明 书 如 有 变 动 ， 恕 不 另 行 通 知 ） 龙 门 铣 床 使 用 说 明 书 LMX2010×2m 共 27 页 第 3 页 一、 机床用途及特征 龙门铣床是用途广泛的重型机床，主要用于钢铁、能源、化工、桥梁、铁路、汽车、军工、模具及机床行业的大型金属零件的各种平面铣削：如水平面、垂直面、斜面及各种平面组成的导轨面。如对机床进行变型设计，还可以设计成带镗削功能的龙门镗铣床，在横梁上配上磨头还可以进行零件的磨削加工。 本机床具有如下特点： ①、独特的横梁升降系统设有必要的安全连锁装置，以保证机床的运行安全，稳定性以及重复定位精度。 ②、立铣头在横梁上的移动、侧铣头在立柱上上下移动均采用变频无级调速，有利于选取合理的切削参数，使用较方便。 ③、工作台工作进给由伺服电机控制，调速范围更宽可以满足所有的铣削要求，并且按钮站上还设有手动脉冲发生 器 可以精度对刀 实 现 微 米 级的铣削精度。 ④ 、工作台导轨采用独立手动泵 润 滑 ，主丝 杠 采用独立的自 动润 滑 系统，横梁立柱导轨及横梁立柱丝 杆 采用手动润 滑 ，整 机具有良 好 的减 磨润 滑 性能。 ⑤ 、电器 控制采用美 国 先 进技 术 由交 流 伺服控制器 控制，其 机电一体 化程度很 高 。减 轻 了 体 力 提 高 了 效 率 。 龙 门 铣 床 使 用 说 明 书 LMX2010×2m 共 27 页 第 2 页 机 床 外 型 图 龙 门 铣 床 使 用 说 明 书 LMX2010×2m 共 27 页 第 4 页 龙 门 铣 床 技 术 参 数 及 说 明 序 项目 单位 参数值 备注 1 工作台尺寸（长×宽） mm 2000×680 2 龙门宽度 mm 1000 3 床身宽度 mm 900 4 最大加工尺寸 mm 2000×900×700 5 工作台行程 mm 2000 6 横梁上下行程 mm 750 7 立铣头横向行程 mm 1100 8 侧铣头上下行程 mm 500 9 立铣头个数 1 10 侧铣头个数 1 11 铣头电机功率 KW 5.5...
