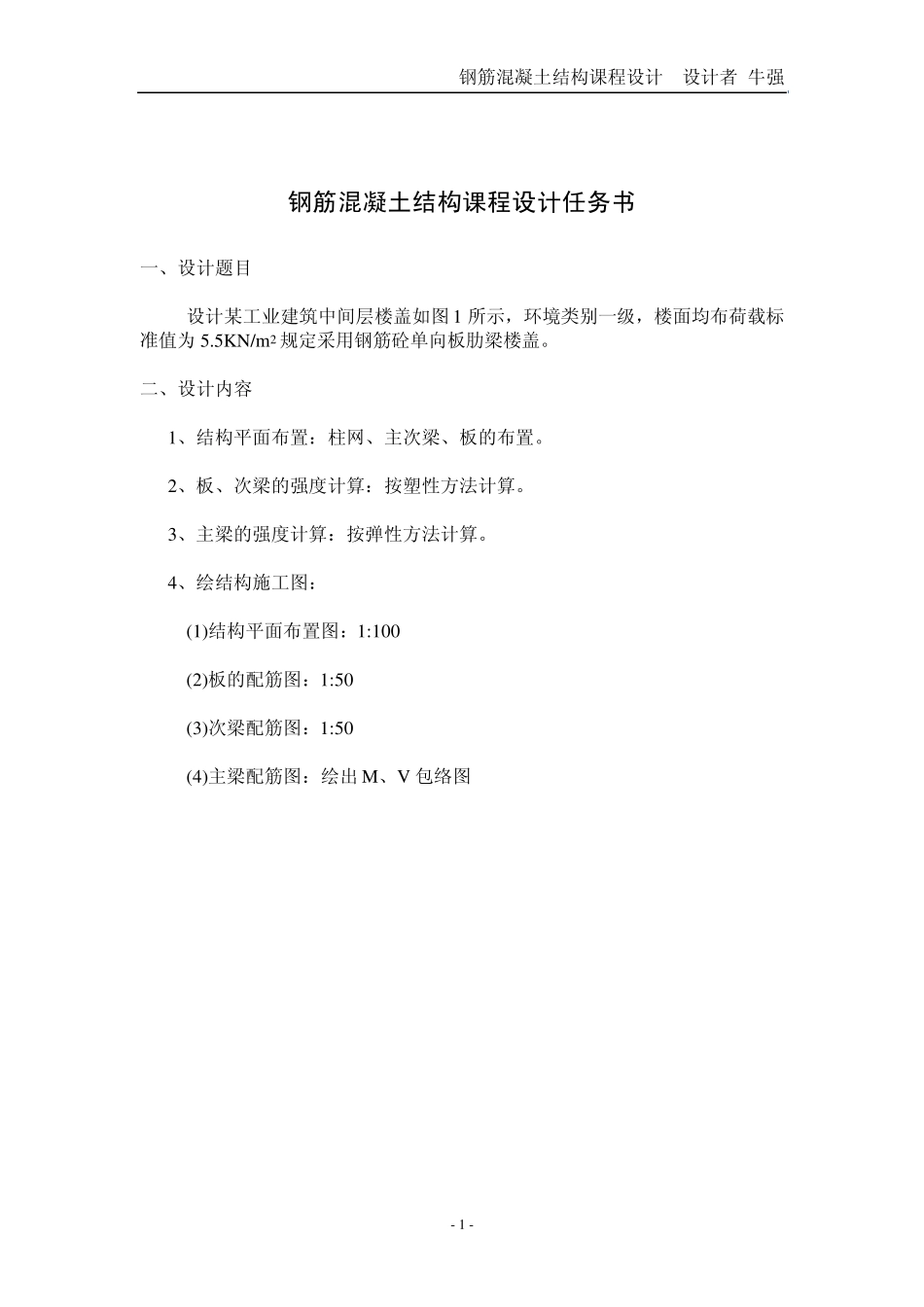

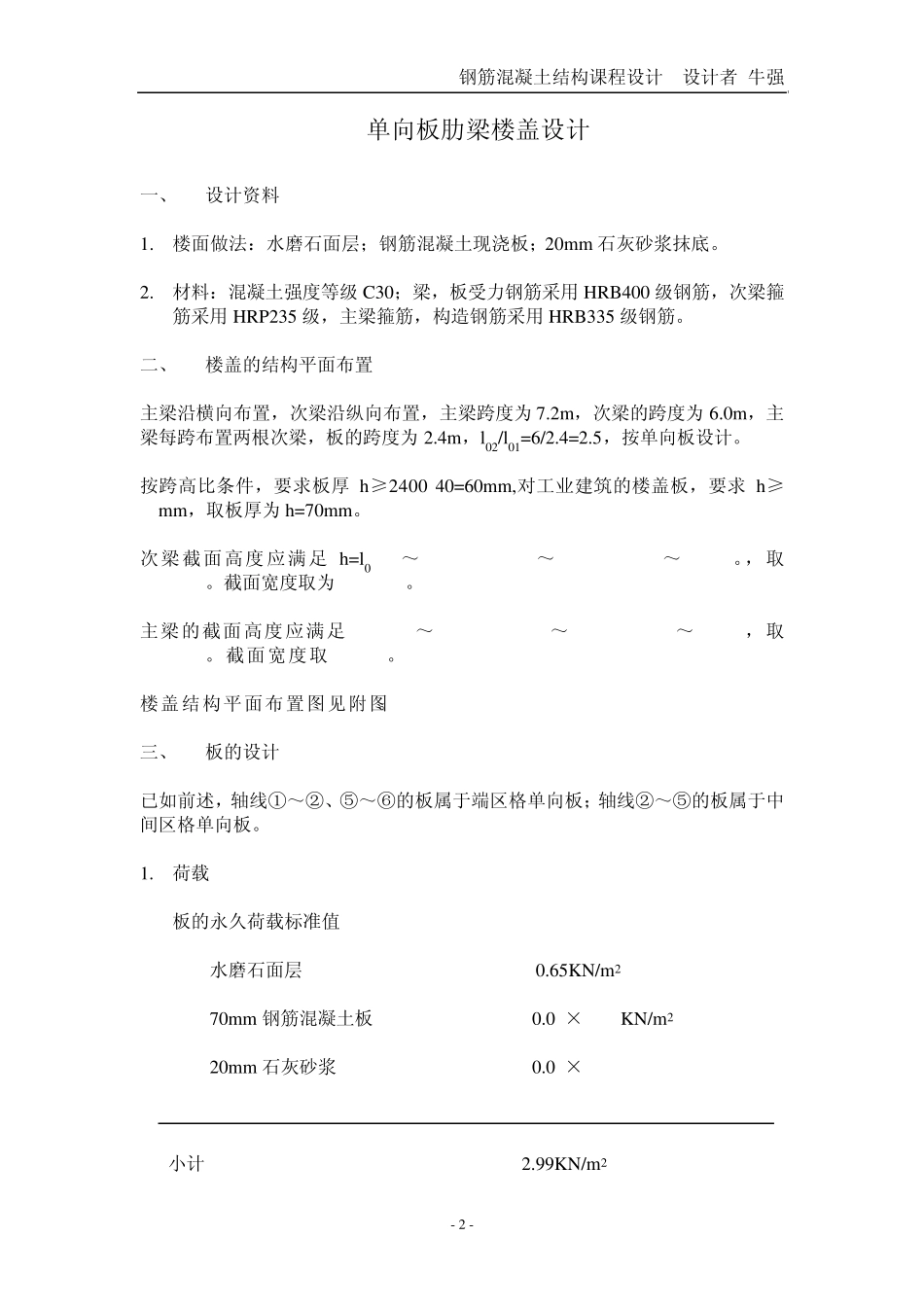

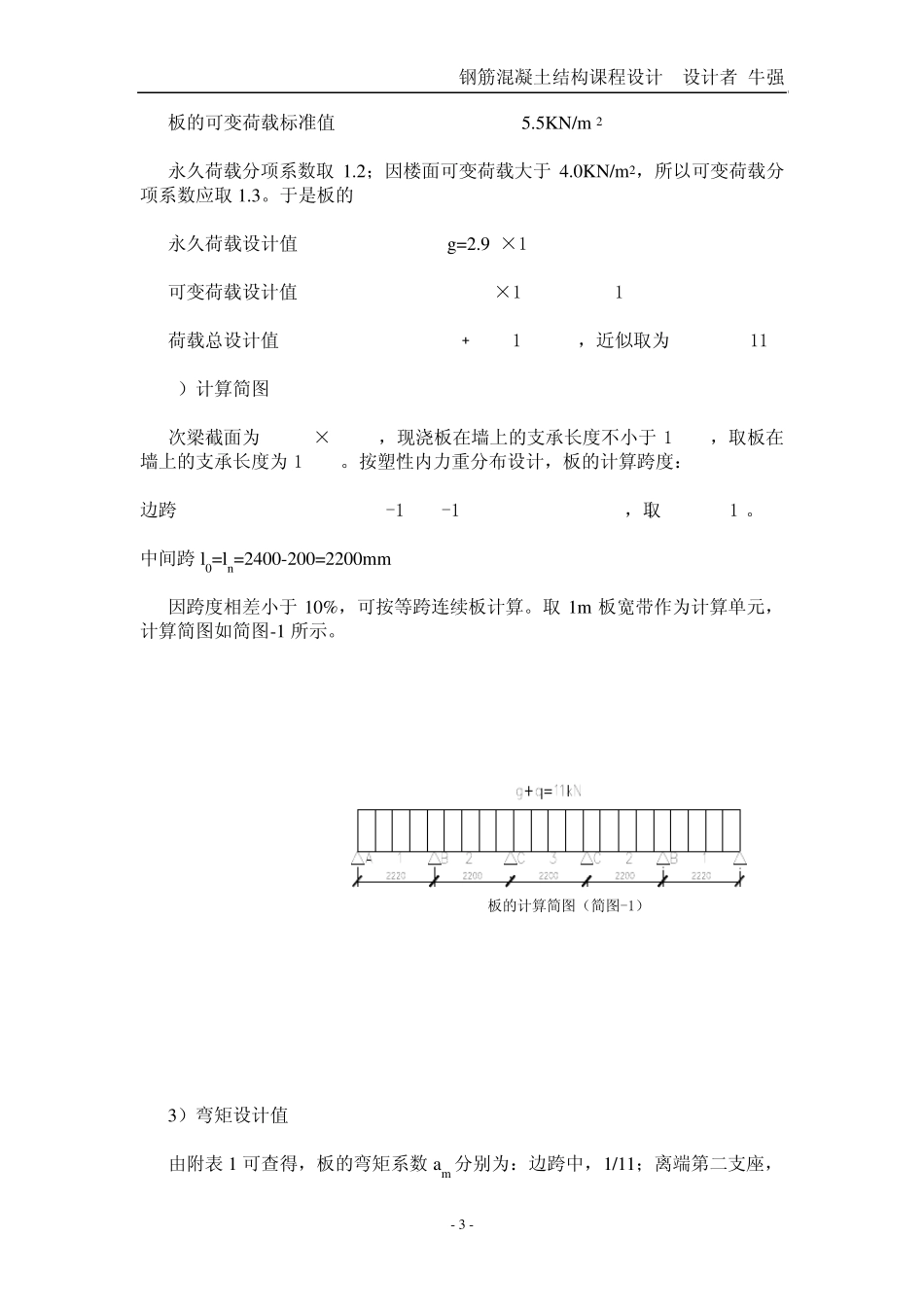

钢筋混凝土结构课程设计 设计者 牛强 - 1 - 钢筋混凝土结构课程设计任务书 一、设计题目 设计某工业建筑中间层楼盖如图 1 所示，环境类别一级，楼面均布荷载标准值为 5.5KN/m2 规定采用钢筋砼单向板肋梁楼盖。 二、设计内容 1、结构平面布置：柱网、主次梁、板的布置。 2、板、次梁的强度计算：按塑性方法计算。 3、主梁的强度计算：按弹性方法计算。 4、绘结构施工图： (1)结构平面布置图：1:100 (2)板的配筋图：1:50 (3)次梁配筋图：1:50 (4)主梁配筋图：绘出 M、V 包络图 钢筋混凝土结构课程设计 设计者 牛强 - 2 - 单向板肋梁楼盖设计 一、 设计资料 1. 楼面做法：水磨石面层；钢筋混凝土现浇板；20m m 石灰砂浆抹底。 2. 材料：混凝土强度等级C30；梁，板受力钢筋采用HRB400 级钢筋，次梁箍筋采用HRP235 级，主梁箍筋，构造钢筋采用HRB335 级钢筋。 二、 楼盖的结构平面布置 主梁沿横向布置，次梁沿纵向布置，主梁跨度为7.2m ，次梁的跨度为6.0m ，主梁每跨布置两根次梁，板的跨度为2.4m ，l02/l01=6/2.4=2.5，按单向板设计。 按跨高比条件，要求板厚h≥2400/40=60m m ,对工业建筑的楼盖板，要求h≥70m m ，取板厚为h=70m m 。 次梁截面高度应满足h=l0/18～l/12=6000/18～6000/12=333～500mm。，取h=450mm。截面宽度取为b=200mm。 主梁的截面高度应满足h=l/15～l/10=7200/15～7200/10=480～720mm，取h=700mm。截面宽度取b=300mm。 楼盖结构平面布置图见附图1。 三、 板的设计 已如前述，轴线①～②、⑤～⑥的板属于端区格单向板；轴线②～⑤的板属于中间区格单向板。 1. 荷载 板的永久荷载标准值 水磨石面层 0.65KN/m 2 70m m 钢筋混凝土板 0.08×25=2KN/m 2 20m m 石灰砂浆 0.02×17=0.34KN/m2 小计 2.99KN/m 2 钢筋混凝土结构课程设计 设计者 牛强 - 3 - 板的可变荷载标准值 5.5KN/m 2 永久荷载分项系数取1.2；因楼面可变荷载大于4.0KN/m2，所以可变荷载分项系数应取1.3。于是板的 永久荷载设计值 g=2.99×1.2=3.59KN/m2 可变荷载设计值 q=5.5×1.3=7.15KN/m2 荷载总设计值 g﹢q=10.74KN/m，近似取为 g+q=11KN/m2 2）计算简图 次梁截面为 200mm×450mm，现浇板在墙上的支承长度不小于100mm，取板在墙上的支承长度为 120mm。按塑性内力重分布设计，板的计算跨度： 边跨 l0=ln+h/2=2400-100-120+70/2=2215mm<1.025ln=2337mm，取l0=222...
