单层单跨工业厂房设计计算书wang

单层单跨工业厂房设计计算书wang_第1页
1/31
单层单跨工业厂房设计计算书wang_第2页
2/31
单层单跨工业厂房设计计算书wang_第3页
3/31

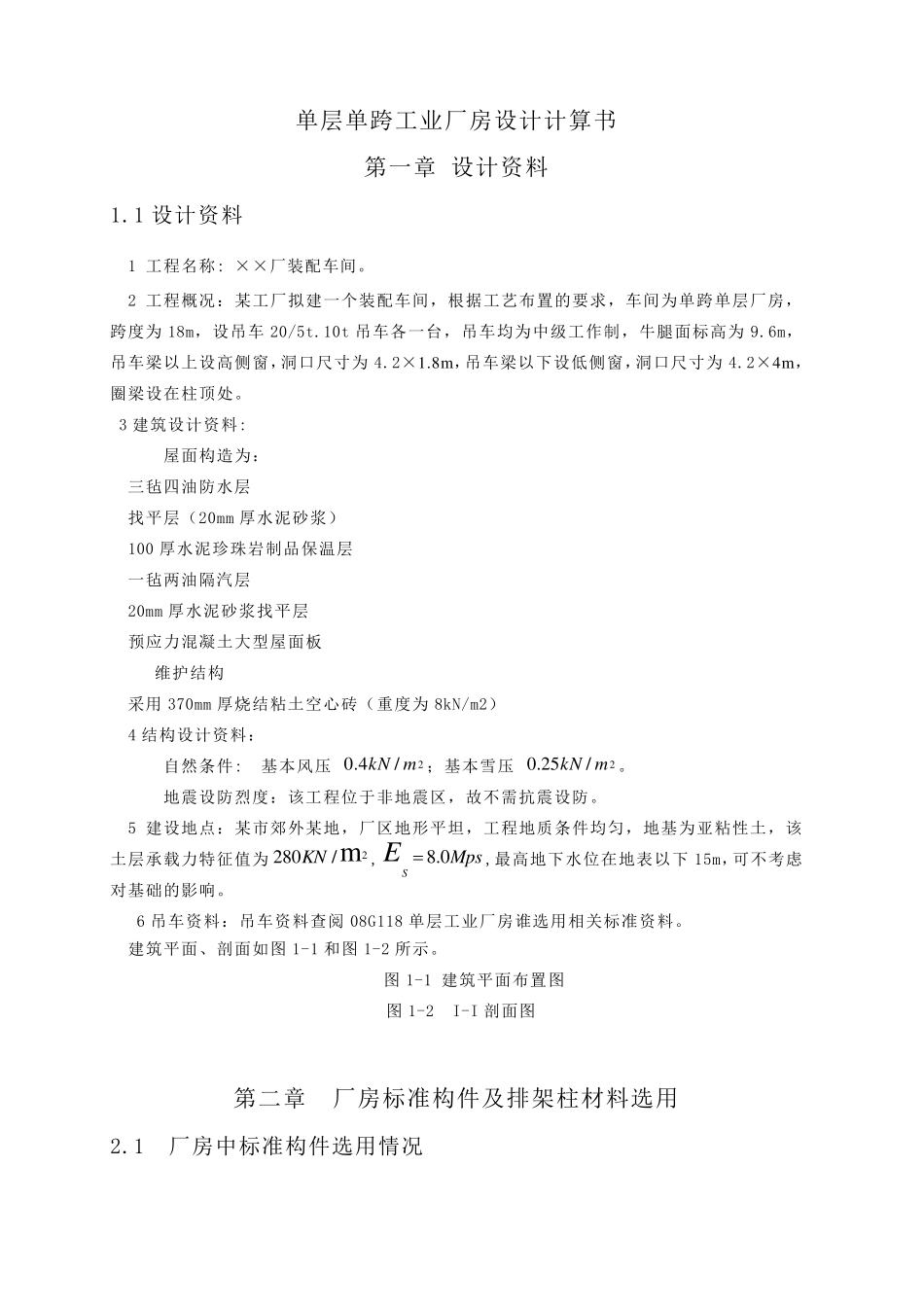

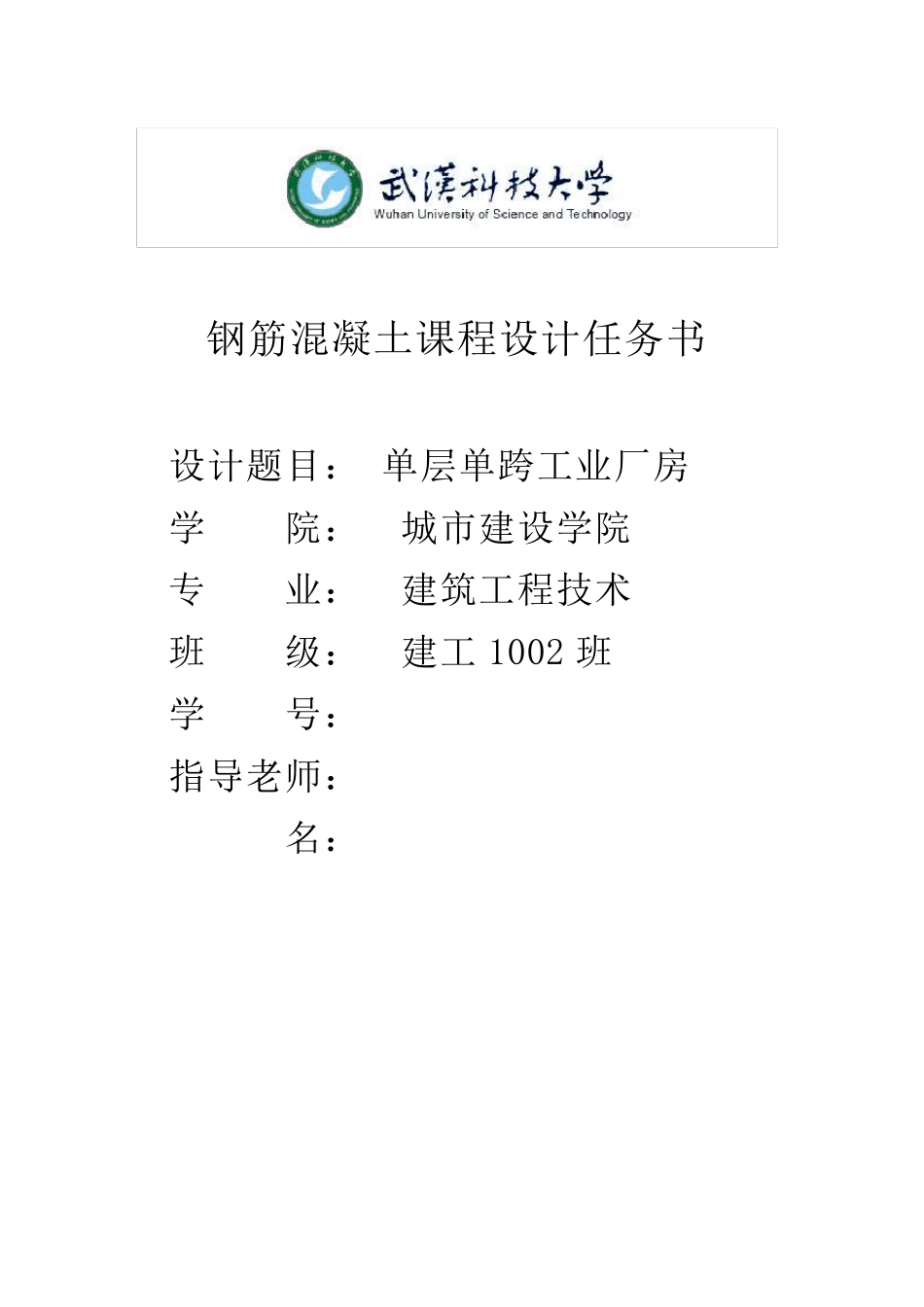

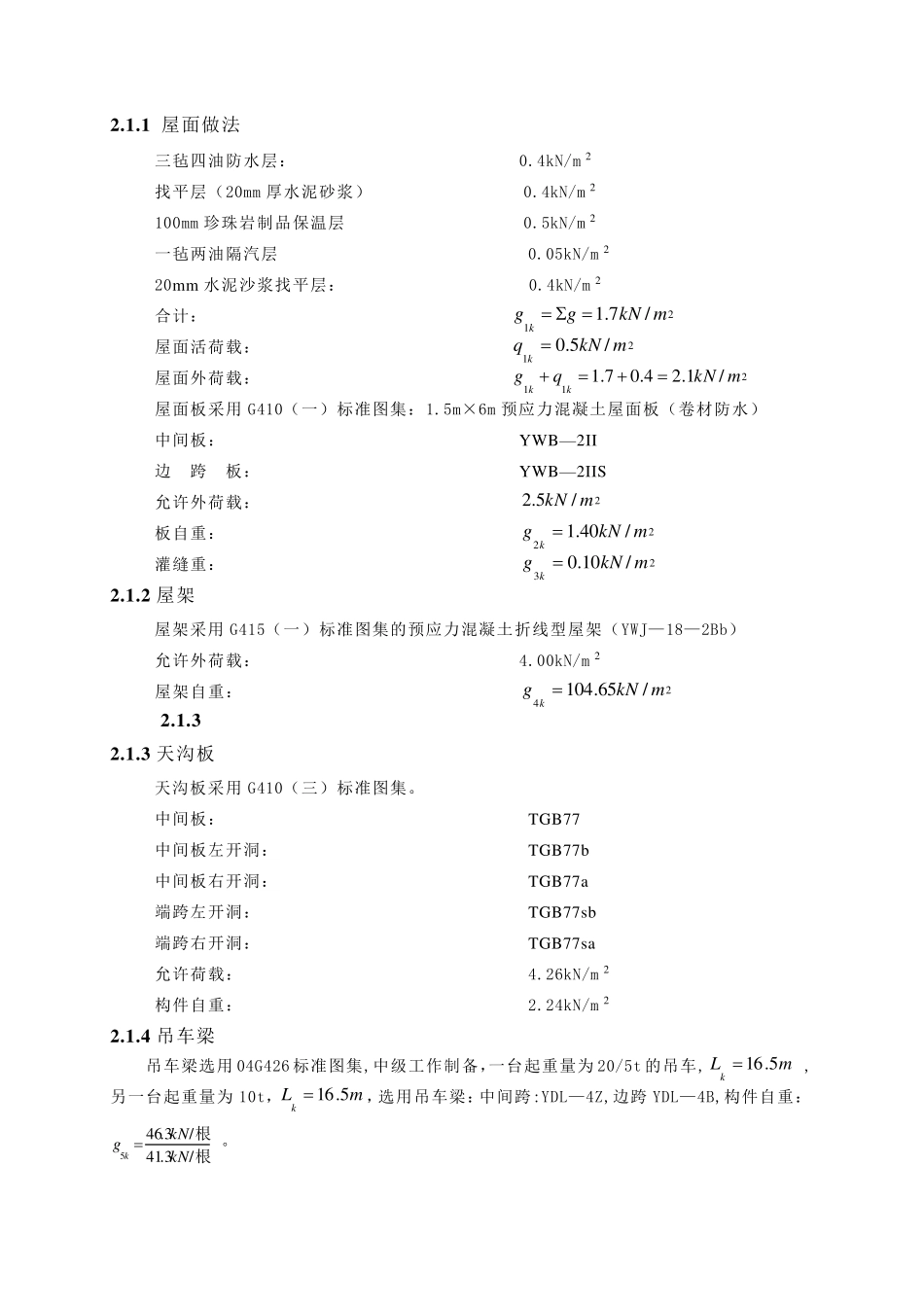

钢筋混凝土课程设计任务书 设计题目: 单层单跨工业厂房 学 院: 城市建设学院 专 业: 建筑工程技术 班 级: 建工1002 班 学 号: ************ 指导老师: *** * 名: *** 单层单跨工业厂房设计计算书 第一章 设计资料 1.1 设计资料 1 工程名称: ××厂装配车间。 2 工程概况:某工厂拟建一个装配车间,根据工艺布置的要求,车间为单跨单层厂房,跨度为 18m,设吊车 20/5t.10t 吊车各一台,吊车均为中级工作制,牛腿面标高为 9.6m,吊车梁以上设高侧窗,洞口尺寸为 4.2×1.8m ,吊车梁以下设低侧窗,洞口尺寸为 4.2×4m ,圈梁设在柱顶处。 3 建筑设计资料: 屋面构造为: 三毡四油防水层 找平层(20mm 厚水泥砂浆) 100 厚水泥珍珠岩制品保温层 一毡两油隔汽层 20mm 厚水泥砂浆找平层 预应力混凝土大型屋面板 维护结构 采用 370mm 厚烧结粘土空心砖(重度为 8kN/m2) 4 结构设计资料: 自然条件: 基本风压 2/4.0mkN;基本雪压 2/25.0mkN。 地震设防烈度:该工程位于非地震区,故不需抗震设防。 5 建设地点:某市郊外某地,厂区地形平坦,工程地质条件均匀,地基为亚粘性土,该土层承载力特征值为m 2/280KN,MpsES0.8,最高地下水位在地表以下 15m,可不考虑对 基础 的影 响 。 6 吊车资料:吊车资料查 阅08G118 单层工业厂房谁 选 用相 关 标准 资料。 建筑平面、 剖 面如 图1-1 和 图1-2 所 示 。 图1-1 建筑平面布置图 图1-2 I-I 剖 面图 第二 章 厂房标准 构件及 排 架 柱材 料选 用 2.1 厂房中标准 构件选 用情 况 2 .1 .1 屋面做法 三毡四油防水层: 0.4kN/m 2 找平层(20mm 厚水泥砂浆) 0.4kN/m 2 100mm 珍珠岩制品保温层 0.5kN/m 2 一毡两油隔汽层 0.05kN/m 2 20mm 水泥沙浆找平层: 0.4kN/m 2 合计: 21/7.1mkNggk 屋面活荷载: 21/5.0mkNqk  屋面外荷载: 211/1.24.07.1mkNqgkk 屋面板采用G410(一)标准图集:1.5m×6m 预应力混凝土屋面板(卷材防水) 中间板: YWB—2II 边 跨 板: YWB—2IIS 允许外荷载: 2/5.2mkN 板自重: 22/40.1mkNgk  灌缝重: 23/10.0mkNgk  2 .1 .2 屋架 屋架采用G415(一)标准图集的预应力混凝土折线型屋架(YWJ—18—2Bb) 允许外荷载: 4.00kN/m 2 屋架自重: 24/65.104mkNgk  2 .1 .3 2 .1 .3 ...
