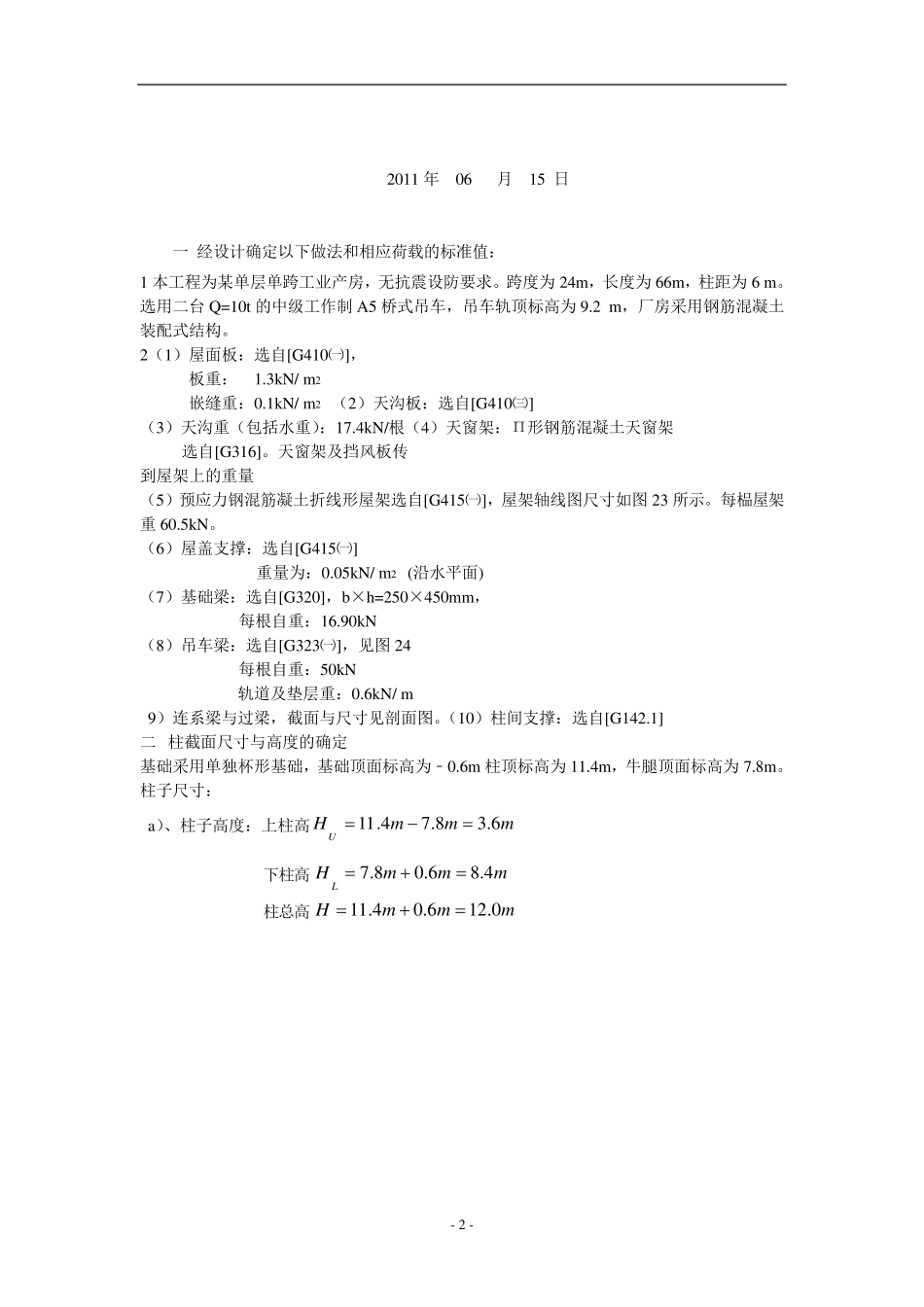

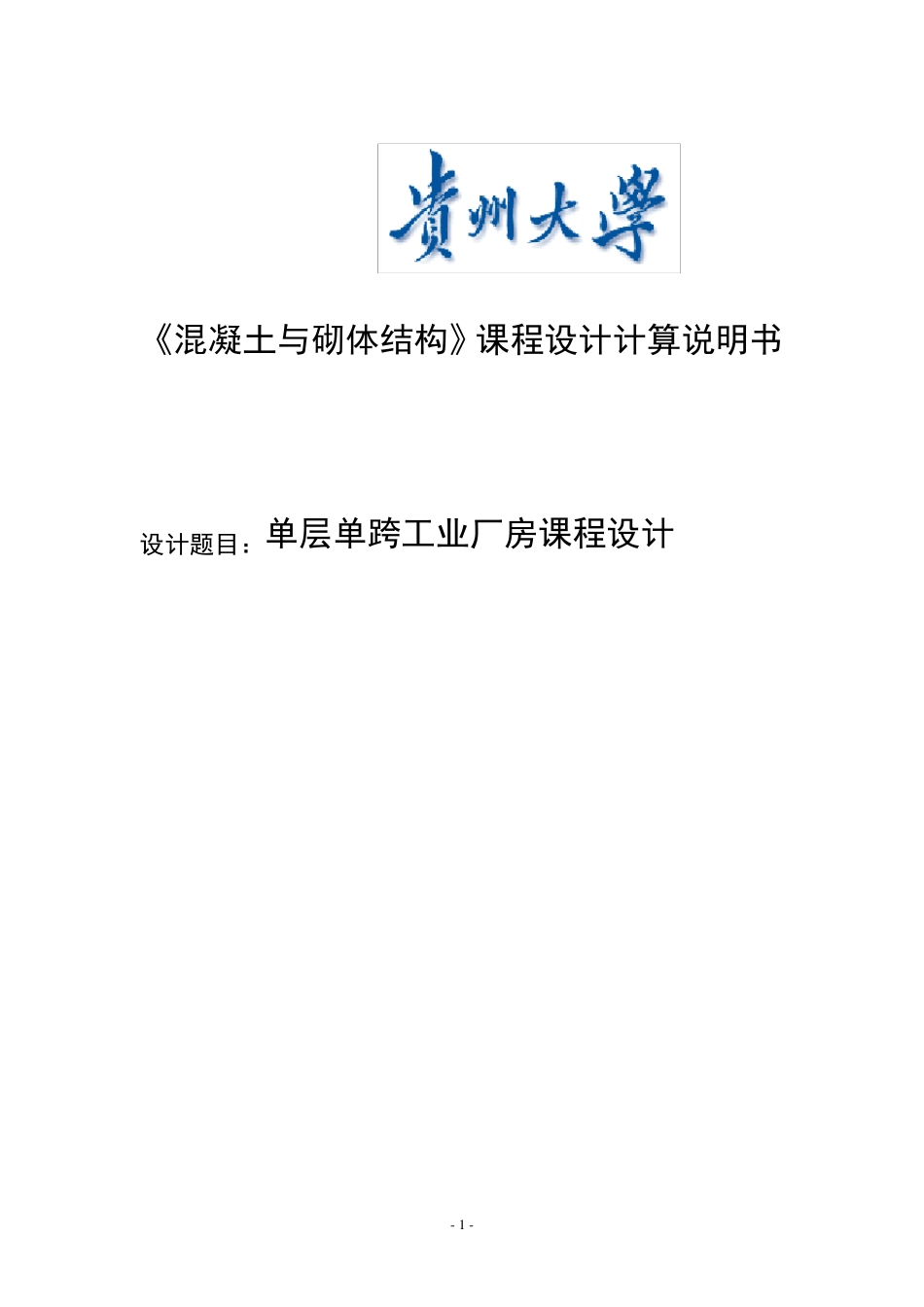

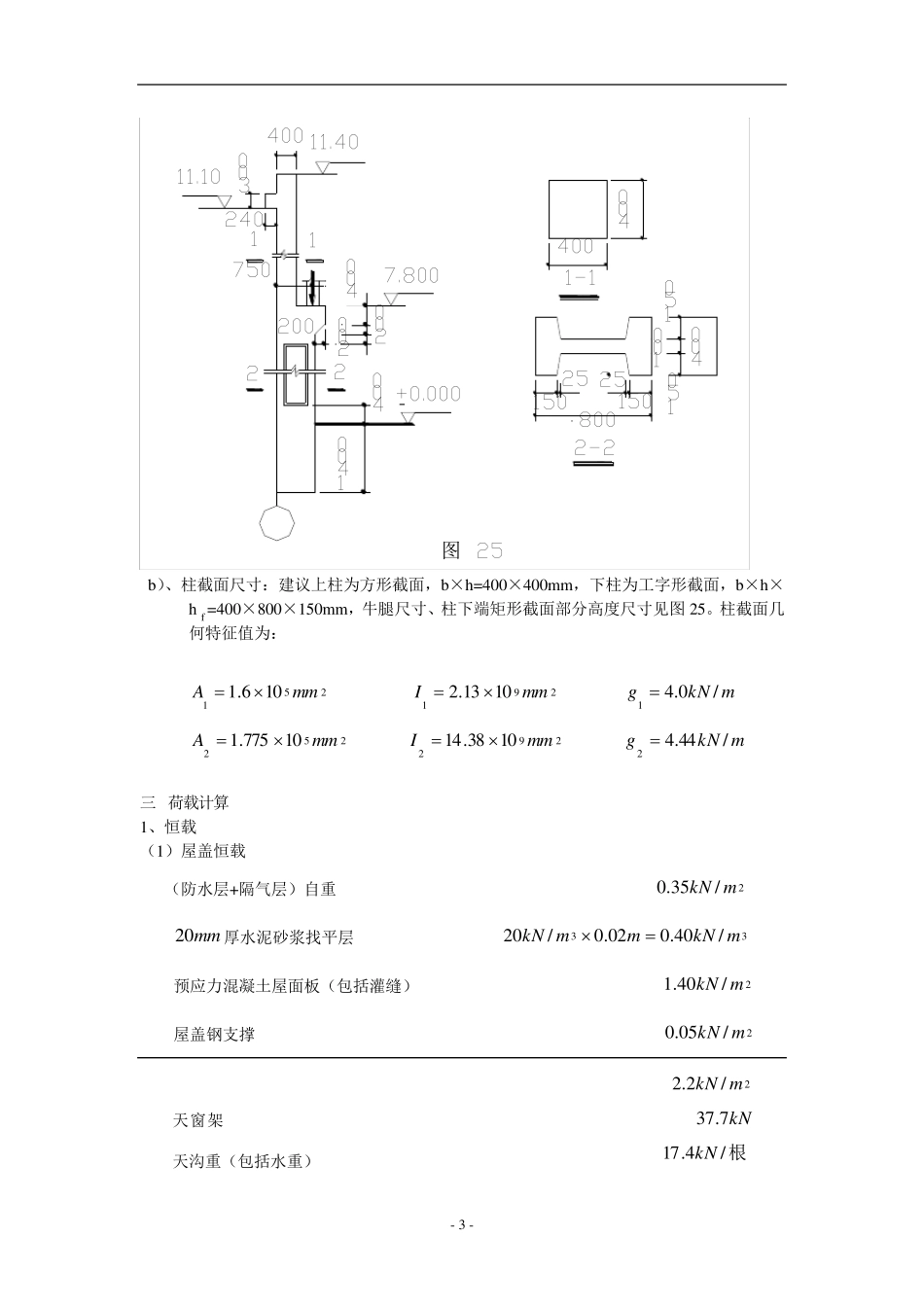

- 1 - 《混凝土与砌体结构》课程设计计算说明书 设计题目：单层单跨工业厂房课程设计 - 2 - 2011 年 06 月 15 日 一 经设计确定以下做法和相应荷载的标准值： 1 本工程为某单层单跨工业产房，无抗震设防要求。跨度为24m，长度为66m，柱距为6 m。选用二台Q=10t的中级工作制A5 桥式吊车，吊车轨顶标高为9.2 m，厂房采用钢筋混凝土装配式结构。 2（1）屋面板：选自[G410㈠]， 板重： 1.3kN/ m2 嵌缝重：0.1kN/ m2 （2）天沟板：选自[G410㈢] （3）天沟重（包括水重）：17.4kN/根（4）天窗架：Π形钢筋混凝土天窗架 选自[G316]。天窗架及挡风板传 到屋架上的重量 （5）预应力钢混筋凝土折线形屋架选自[G415㈠]，屋架轴线图尺寸如图23 所示。每榀屋架重60.5kN。 （6）屋盖支撑：选自[G415㈠] 重量为：0.05kN/ m2 (沿水平面) （7）基础梁：选自[G320]，b×h=250×450mm， 每根自重：16.90kN （8）吊车梁：选自[G323㈠]，见图24 每根自重：50kN 轨道及垫层重：0.6kN/ m 9）连系梁与过梁，截面与尺寸见剖面图。（10）柱间支撑：选自[G142.1] 二 柱截面尺寸与高度的确定 基础采用单独杯形基础，基础顶面标高为﹣0.6m 柱顶标高为11.4m，牛腿顶面标高为7.8m。 柱子尺寸： a）、柱子高度：上柱高mmmHU6.38.74.11 下柱高mmmHL4.86.08.7 柱总高mmmH0.126.04.11 - 3 - 11.10200400200+0.0001400224002008002-215025 25150150100400240175017.80011.403004004001-1400150图 25 b）、柱截面尺寸：建议上柱为方形截面，b×h=400×400m m ，下柱为工字形截面，b×h×h f =400×800×150m m ，牛腿尺寸、柱下端矩形截面部分高度尺寸见图25。柱截面几何特征值为： 251106.1m mA 2911013.2m mI mkNg/0.41  25210775.1m mA 2921038.14m mI mkNg/44.42  三 荷载计算 1、恒载 （1）屋盖恒载 （防水层+隔气层）自重 2/35.0mkN m m20厚水泥砂浆找平层 33/40.002.0/20mkNmmkN 预应力混凝土屋面板（包括灌缝） 2/40.1mkN 屋盖钢支撑 2/05.0mkN 2/2.2mkN 天窗架 kN7.37 天沟重（包括水重） 根/4.17kN - 4 - 屋架重力荷载为榀/5.6 0kN，则作用于柱顶的屋盖结构重力荷载设计值： kNkNkNkNmmmkNG9 8.2 4 4)4.1 77.3 72/5.6 02/1 86/2.22.121（ （2 ）吊车梁及轨道重力荷载设计值： kNmmkNkNG7 6.6 56/...
