单层双跨工业厂房结构设计1

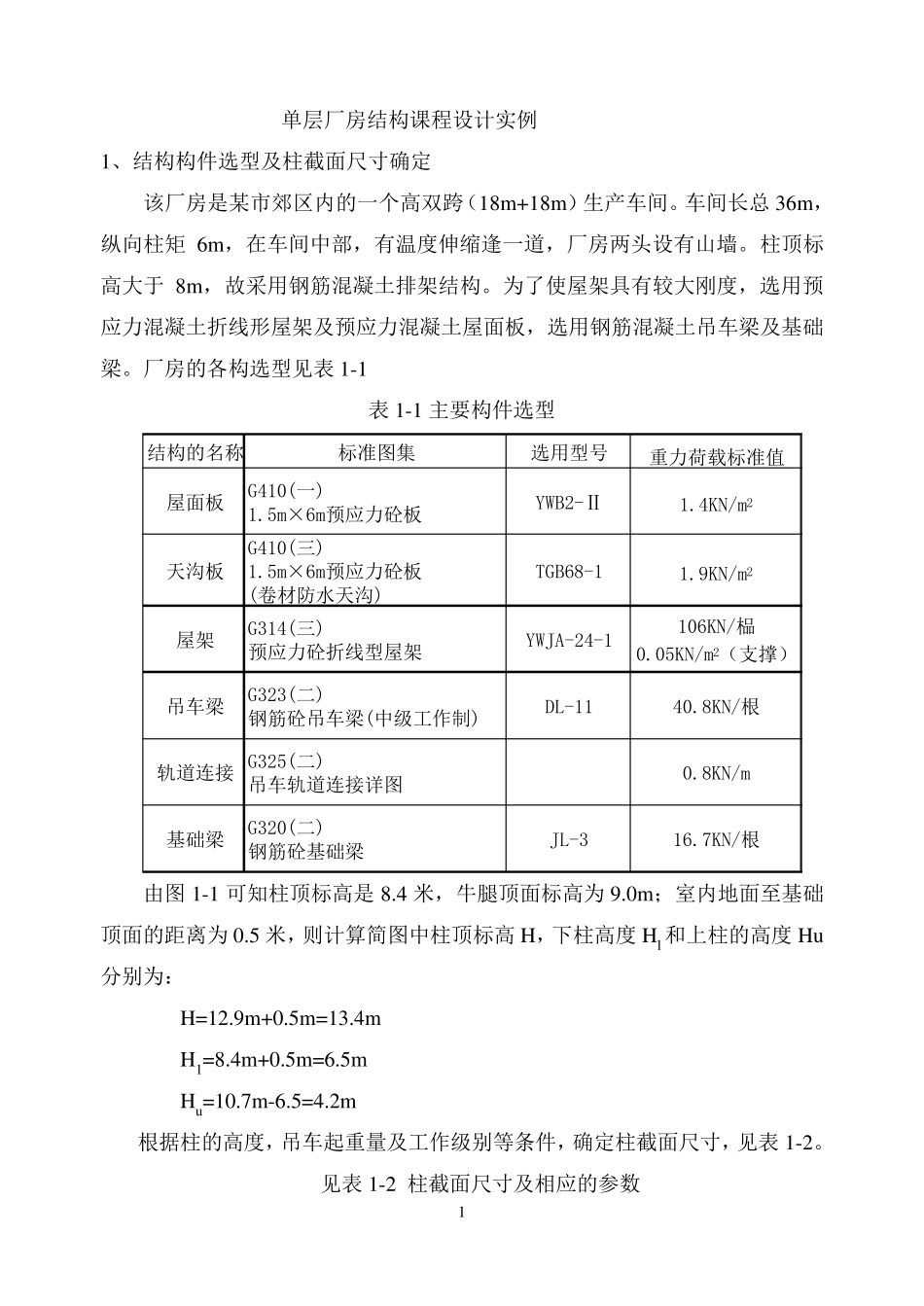

1 单层厂房结构课程设计实例 1、结构构件选型及柱截面尺寸确定 该厂房是某市郊区内的一个高双跨（18m+18m）生产车间。车间长总36m，纵向柱矩6m，在车间中部，有温度伸缩逢一道，厂房两头设有山墙。柱顶标高大于8m，故采用钢筋混凝土排架结构。为了使屋架具有较大刚度，选用预应力混凝土折线形屋架及预应力混凝土屋面板，选用钢筋混凝土吊车梁及基础梁。厂房的各构选型见表1-1 表1-1 主要构件选型 结构的名称标准图集选用型号重力荷载标准值屋面板G410(一)1.5m×6m预应力砼板YWB2-Ⅱ1.4KN/m2天沟板G410(三)1.5m×6m预应力砼板(卷材防水天沟)TGB68-11.9KN/m2屋架G314(三)预应力砼折线型屋架YWJA-24-1106KN/榀0.05KN/m2（支撑）吊车梁G323(二)钢筋砼吊车梁(中级工作制)DL-1140.8KN/根轨道连接 G325(二)吊车轨道连接详图0.8KN/m基础梁G320(二)钢筋砼基础梁JL-316.7KN/根 由图1-1 可知柱顶标高是8.4 米，牛腿顶面标高为9.0m；室内地面至基础顶面的距离为0.5 米，则计算简图中柱顶标高H，下柱高度Hl 和上柱的高度Hu分别为： H=12.9m+0.5m=13.4m H1=8.4m+0.5m=6.5m Hu=10.7m-6.5=4.2m 根据柱的高度，吊车起重量及工作级别等条件，确定柱截面尺寸，见表1-2。 见表1-2 柱截面尺寸及相应的参数 2 截面尺寸/mm面积/mm2惯性矩/mm4自重/(KN/m)上柱矩400×4001.6×1052.13×1094.0下柱I400×900×100×1501.875×105 1.9538×10104.69上柱矩400×6001.6×1057.2×1096.0下柱I400×1000×100×150 1.975×105 2.5634×10104.94ACB桩号 计算参数2.荷载计算 2.1 恒载 2.1.1 屋盖恒载 2222222224.95kN/m 总计0.05kN/m 屋盖钢盖钢1.9kN/m 板预应力混凝土大型天沟 1.4kN/m 缝）（包 括 板预应力混凝土大型屋面 0.4kN/m 厚 水 泥 砂 浆20m m0.05kN/m 一 毡毡二油隔气 0.4kN/m 厚 水 泥 珍 珠 岩 保 温 层100m m 0.4kN/m 厚 水 泥 砂 浆20m m 0.35kN/m 二 毡毡三油防水灌找平层层找平层层 屋架重力荷载为106.0kN/榀，则作用于柱顶的屋盖结构的重力荷载设计值为：  410.4kNkN/m2/1062/246kN/m95.42.111mmGGBA 2.1.2 吊车梁及轨道重力荷载设计值: kN72.5460.8kN/mkN8.402.13mG 2.1.3 柱自重重力荷载设计值: A、C 柱: 上柱：G4A=G4C=1.2×4.0kN/m×3.35m=16.08kN 下柱: G5A=G5C=1.2×4.69kN/m×9.5m=53.47kN B 柱: 3 上柱: G4B=1.2×6.0kN/m×3.35m=2...
