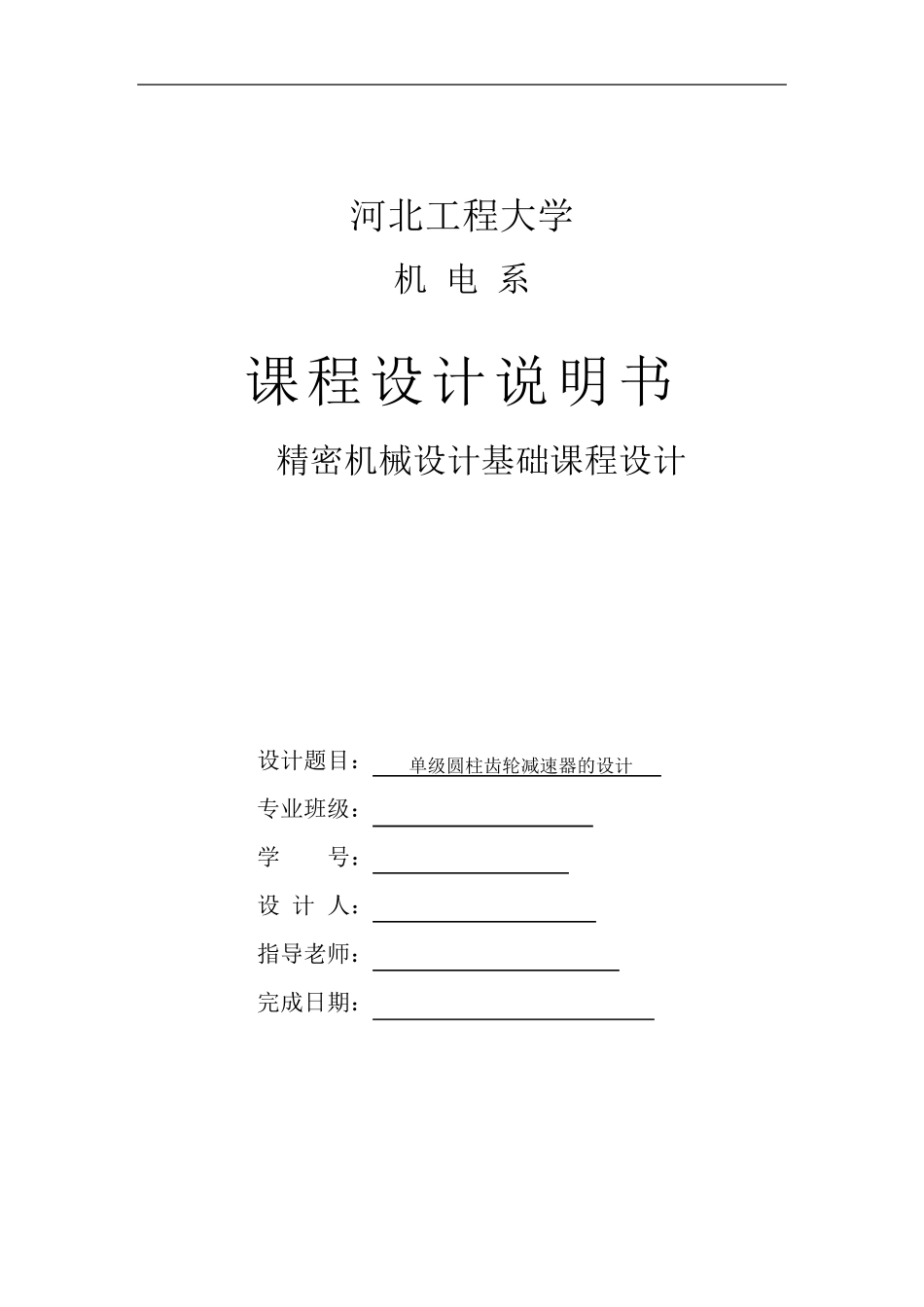

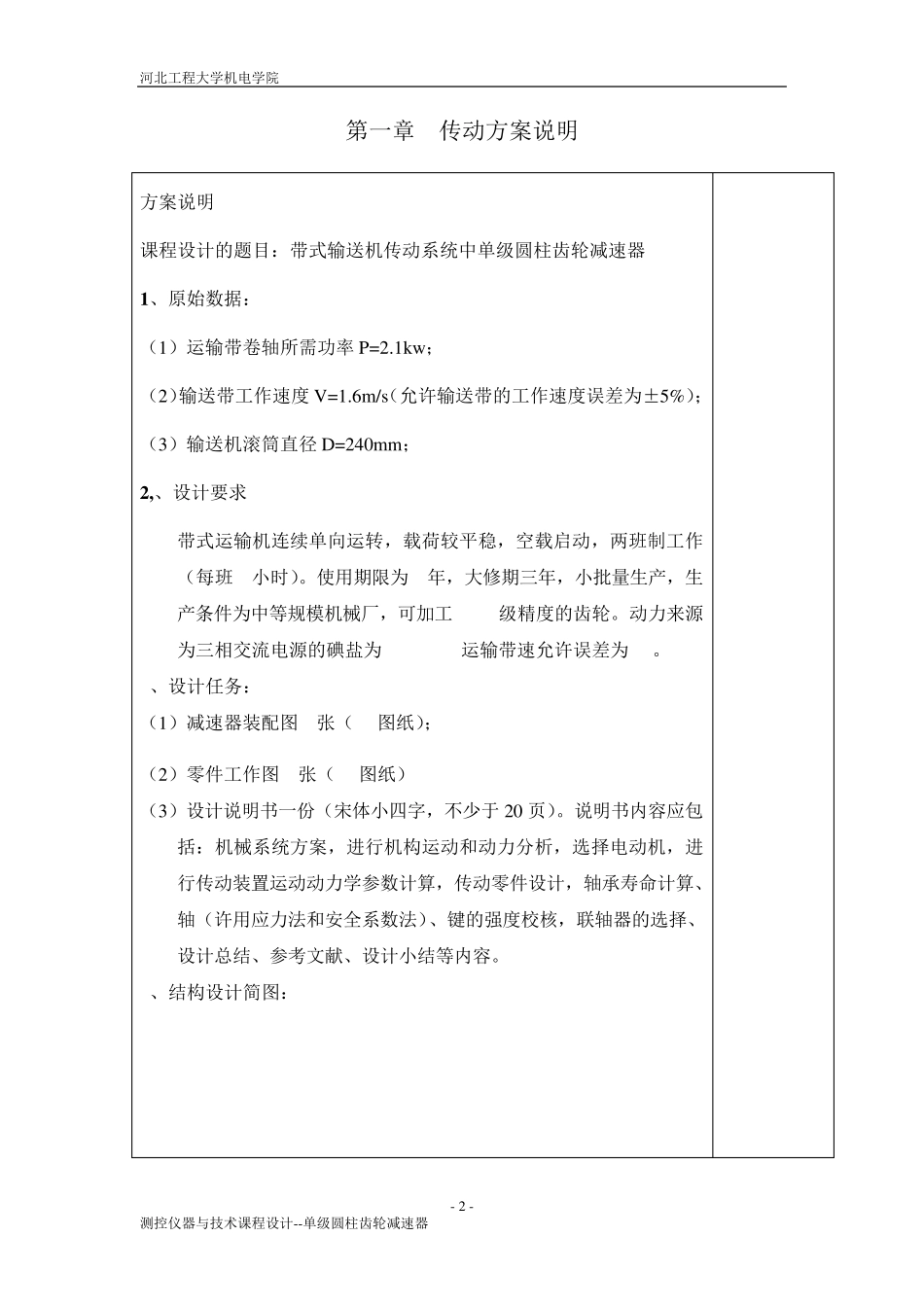

河北工程大学 机 电 系 课程设计说明书 精密机械设计基础课程设计 设计题目: 单级圆柱齿轮减速器的设计 专业班级: 学 号: 设 计 人: 指导老师: 完成日期: 河北工程大学机电学院 - 1 - 测控仪器与技术课程设计--单级圆柱齿轮减速器 目 录 第一章 传动方案说明…………………………………… 2 第二章 电动机的选择……………………………………3 第三章 齿轮传动的设计及计算…………………………6 第四章 轴的设计计算……………………………………10 第五章 轴承、键和联轴器的选择………………………15 第六章 润滑、密封装置的选择…………………………18 第七章 减速器附件的选择………………………………19 第八章 箱体主要结构尺寸的计算………………………19 第九章 小结及参考文献…………………………………20 河北工程大学机电学院 - 2 - 测控仪器与技术课程设计--单级圆柱齿轮减速器 第一章 传动方案说明 方案说明 课程设计的题目:带式输送机传动系统中单级圆柱齿轮减速器 1 、原始数据: (1)运输带卷轴所需功率P=2.1kw ; (2)输送带工作速度V=1.6m/s(允许输送带的工作速度误差为±5%); (3)输送机滚筒直径 D=240mm; 2 ,、设计要求 带式运输机连续单向运转,载荷较平稳,空载启动,两班制工作(每班 8小时)。使用期限为8年,大修期三年,小批量生产,生产条件为中等规模机械厂,可加工7-8级精度的齿轮。动力来源为三相交流电源的碘盐为220-380.运输带速允许误差为5%。 3、设计任务: (1)减速器装配图 1张(A1图纸); (2)零件工作图 2张(A3图纸) (3)设计说明书一份(宋体小四字,不少于 20 页)。说明书内容应包括:机械系统方案,进行机构运动和动力分析,选择电动机,进行传动装置运动动力学参数计算,传动零件设计,轴承寿命计算、轴(许用应力法和安全系数法)、键的强度校核,联轴器的选择、设计总结、参考文献、设计小结等内容。 4、结构设计简图: 河北工程大学机电学院 - 3 - 测控仪器与技术课程设计--单级圆柱齿轮减速器 图 1 带式输送机传动系统简图 1.电动机 2.V 带 3. 减速箱 4.联轴器 5 滚筒 6.输送带 第二章 电动机选择 1、电动机类型和结构型式 按工作要求和工条件,选用一般用途的 Y(IP44)系列三相异步电动机。它为卧式封闭结构。 2、电动机容量 (1)卷筒轴的输出功率 Pw Pw=2.1kw (2)...
