单线制射频遥控开关设计电路图引言传统的机械式墙壁开关，是一开一关的简单控制方式，且大多是在86型暗盒上实现的
要想在86×86×50的暗盒里实现射频遥控开关，就必须考虑到几个因素：86型暗盒的空间；只有l根火线，无零线，不能再布线；不能影响被控电器原功能的使用；1个遥控器(即上位机中央集成控制系统)实现对多个开关终端控制(一对多)，并且与其他遥控器不能发生冲突
基于上面必须考虑的几个因素，提出一种无线射频解决方案，采用内置增强型51兼容的单片机集成一体化射频芯片nRF9E5来实现一对多功能；在单一火线上实现开关控制和为控制系统提供电源，构成一个低成本、适合装入86型暗盒，无须任何改装，无须附加任何外围器件的单线制射频遥控开关系统

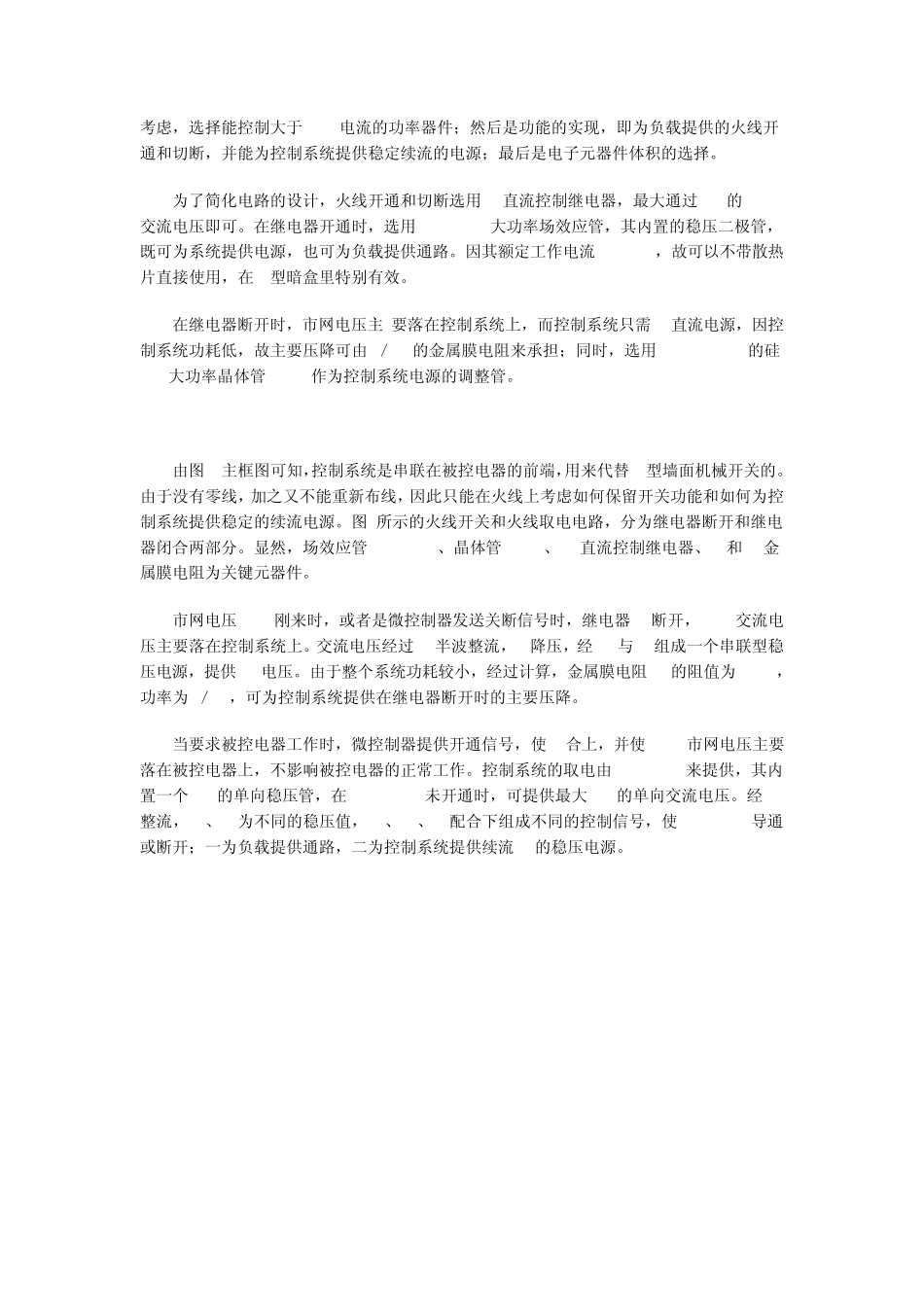

图l所示的主框图，突破了传统电工产品单线制(即无零线)供电方式的限制，所有射频遥控开关都是按照电工安全规范布线(即零线不入开关)，彻底解决了单线制接入技术
1控制系统硬件设计1．1nRF9E5功能介绍nRF9E5是NordicVLSI公司推出的系统级 RF芯片，内置增强型8051兼容微控制器、433／868／915MHz的nRF905射频收发器和4路输入10位80kbpsA／D转换器
芯片嵌入了电压调整模块，最大限度地抑制噪声，可工作在1．9V～3．6V的单电源上，待机功耗为2μA，QFN5×5封装
由于nRF9E5集成度高，功能强，功耗低，很适合用于小型化和低压场所的射频控制系统的设计
1增强型51内核微控制器nRF9E5的片内微控制器与标准805l兼容，指令时序与标准的805l稍有不同：nRF9E5的内置微控制器的指令周期为4～20个指令周期
中断控制器支持5个扩展中断源：ADC中断、SPI中断、 RADI0l中断、RADIO2中断和唤醒定时器中断
微处理器除了256B的数据外，还扩展了512B的ROM和4KB的RAM，并扩展了2个数据
