单片机原理及应用(汪文。陈林)课后答案VIP专享

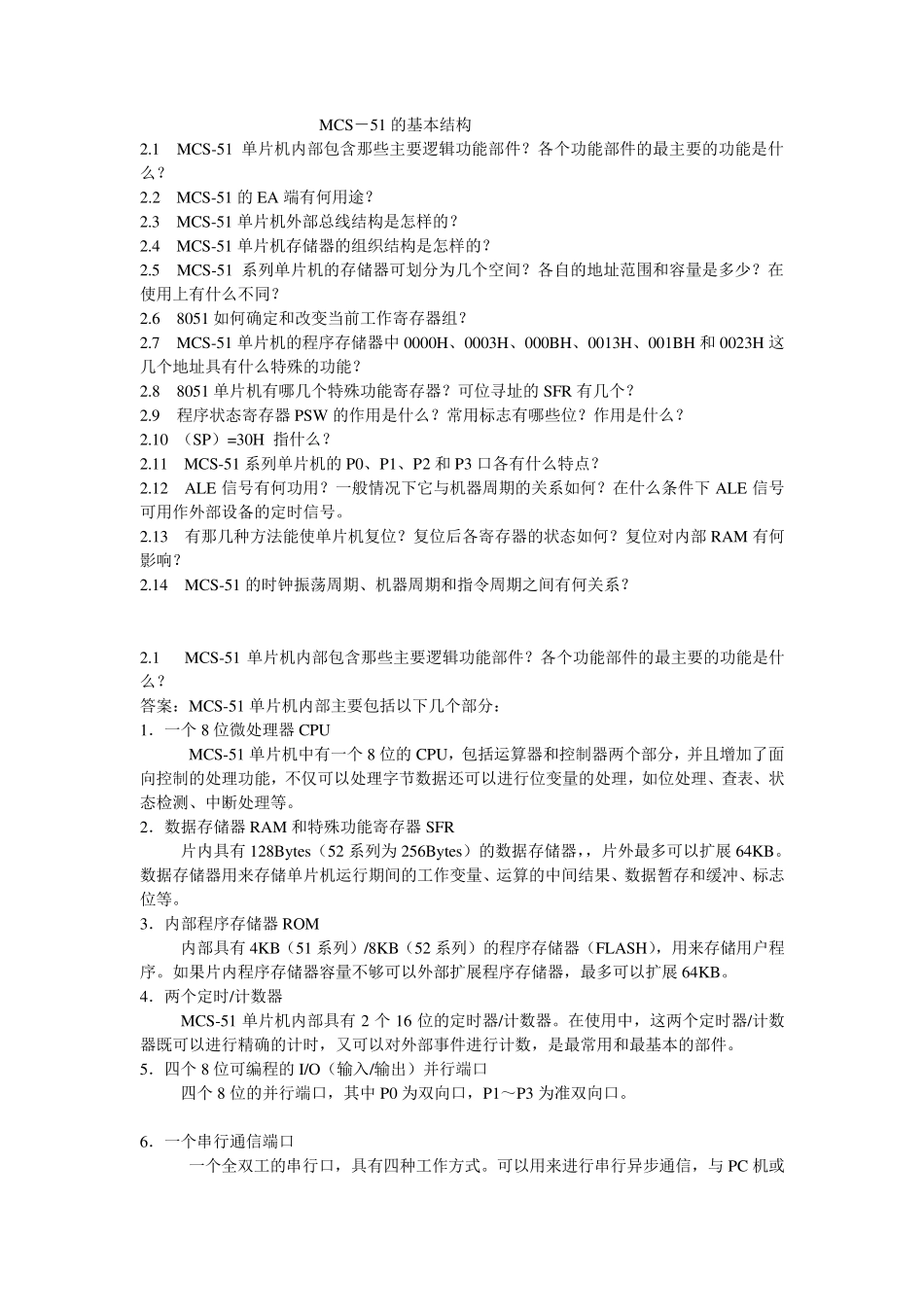

MCS－51 的基本结构 2.1 MCS-51 单片机内部包含那些主要逻辑功能部件？各个功能部件的最主要的功能是什么？ 2.2 MCS-51 的EA 端有何用途？ 2.3 MCS-51 单片机外部总线结构是怎样的？ 2.4 MCS-51 单片机存储器的组织结构是怎样的？ 2.5 MCS-51 系列单片机的存储器可划分为几个空间？各自的地址范围和容量是多少？在使用上有什么不同？ 2.6 8051 如何确定和改变当前工作寄存器组？ 2.7 MCS-51 单片机的程序存储器中0000H、0003H、000BH、0013H、001BH 和0023H 这几个地址具有什么特殊的功能？ 2.8 8051 单片机有哪几个特殊功能寄存器？可位寻址的SFR 有几个？ 2.9 程序状态寄存器PSW 的作用是什么？常用标志有哪些位？作用是什么？ 2.10 （SP）=30H 指什么？ 2.11 MCS-51 系列单片机的P0、P1、P2 和P3 口各有什么特点？ 2.12 ALE 信号有何功用？一般情况下它与机器周期的关系如何？在什么条件下 ALE 信号可用作外部设备的定时信号。 2.13 有那几种方法能使单片机复位？复位后各寄存器的状态如何？复位对内部RAM 有何影响？ 2.14 MCS-51 的时钟振荡周期、机器周期和指令周期之间有何关系？ 2.1 MCS-51 单片机内部包含那些主要逻辑功能部件？各个功能部件的最主要的功能是什么？ 答案：MCS-51 单片机内部主要包括以下几个部分： 1．一个8 位微处理器CPU MCS-51 单片机中有一个8 位的CPU，包括运算器和控制器两个部分，并且增加了面向控制的处理功能，不仅可以处理字节数据还可以进行位变量的处理，如位处理、查表、状态检测、中断处理等。 2．数据存储器RAM 和特殊功能寄存器SFR 片内具有128By tes（52 系列为256By tes）的数据存储器，，片外最多可以扩展 64KB。数据存储器用来存储单片机运行期间的工作变量、运算的中间结果、数据暂存和缓冲、标志位等。 3．内部程序存储器ROM 内部具有4KB（51 系列）/8KB（52 系列）的程序存储器（FLASH），用来存储用户程序。如果片内程序存储器容量不够可以外部扩展程序存储器，最多可以扩展 64KB。 4．两个定时/计数器 MCS-51 单片机内部具有2 个16 位的定时器/计数器。在使用中，这两个定时器/计数器既可以进行精确的计时，又可以对外部事件进行计数，是最常用和最基本的部件。 5．四个8 位可编程的I/O（输入/输出）并行端口 四个8 位的并行端口，其中P0 为双向口，P1～P3 为准双向口。 6．一个串行通信端口 一个全双工...
