1.实例功能 在上两个实例中，我们是通过延时程序控制发光二极管的定时亮灭，现在回想起来，这样做不是很恰当，为什么呢？首先，用延时程序作定时并不精确，程序的指令中还包含其他的判断指令，定时时间不能精确地控制；其次，主程序中做了循环延时，就不能进行其他程序功能的设计。 单片机之所以在工业控制中有大量的应用，就是在于它有其独特的定时、计数功能。在本例中，用定时器来实现灯的闪烁功能的设计。 本例在3 个功能模块描述如下： 单片机系统：产生1s 的定时中断。 外围电路：通过驱动芯片实现单片机I/O 口对4 个发光二极管的驱动。 51 程序：完成单片机定时器编程1s 定时的例程。 本例的目的在于希望读者在读完本例后，能完成相关的电路设计，并掌握如下的知识点内容：了解单片机定时器，掌握定时器的中断原理。 ／／定义头文件和各个输入脚以及变量声明 ＃ include

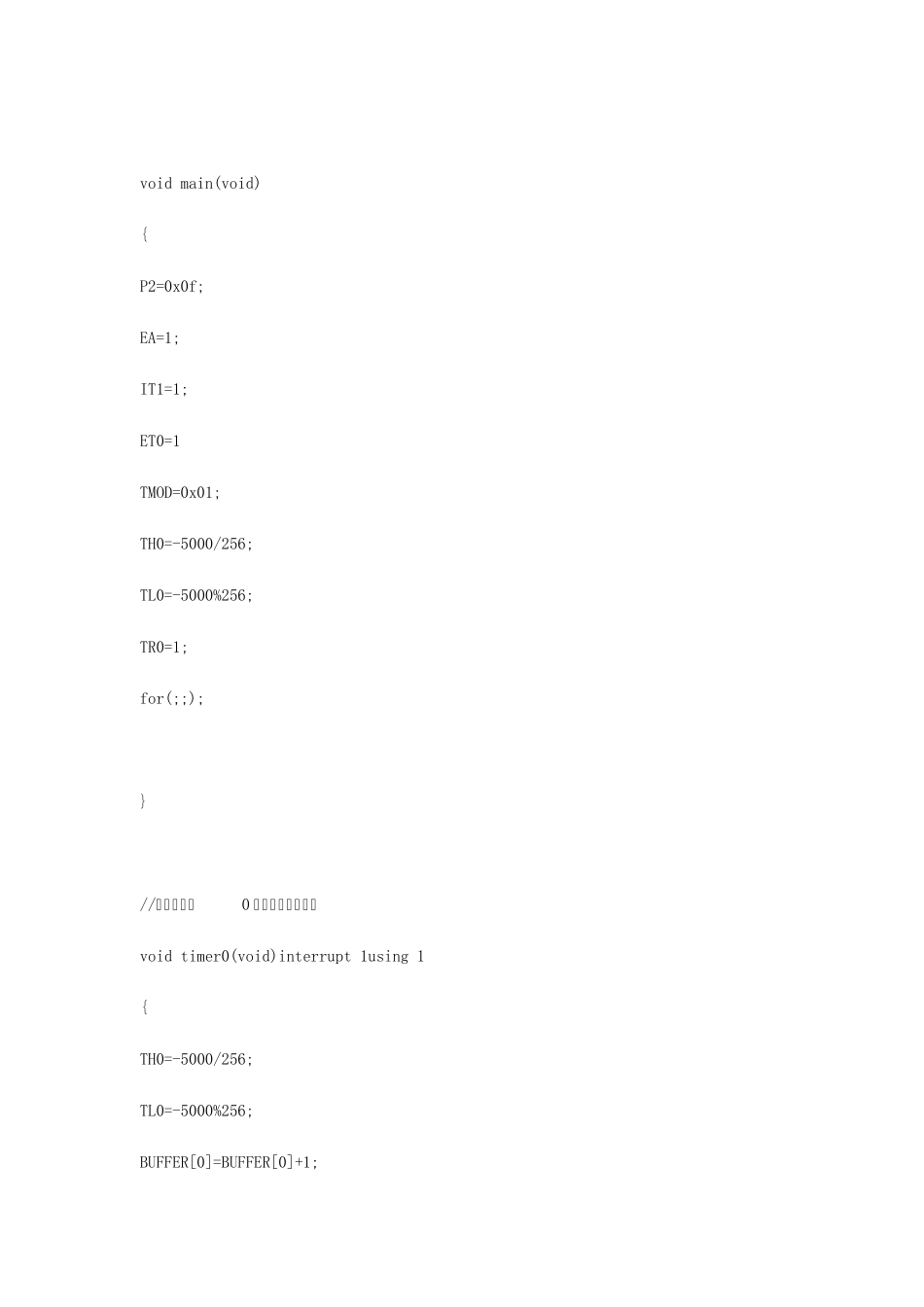

# includee # define unit unsigned int # define uchar uhsigned char sbit L0=P2^0; sbit L1=P2^1; sbit L2=P2^2; sbit L3=P2^3; uchar data BUFFER[1]={0};//定时器计数变量 void main(void) { P2=0x0f; EA=1; IT1=1; ET0=1 TMOD=0x01; TH0=-5000/256; TL0=-5000%256; TR0=1; for(;;); } //定时计数器0 的中断服务子程序 void timer0(void)interrupt 1using 1 { TH0=-5000/256; TL0=-5000%256; BUFFER[0]=BUFFER[0]+1; If(BUFFER[0]= =100) { L3=!L3; L2=!L2; L1=!L1; L0=!L0; } } 进一步熟悉单片机、驱动芯片，以及发光二极管之间的连接。 熟悉掌握C51 程序定时器程序编写。 2. 器件和原理 本实例中将首先介绍单片机定时器，然后详细地介绍单片机定时器如何产生1s 的定时中断，并给出例程。最后，利用C51 的定时程序控制4 个发光二极管的亮灭以及端口的高低电平。 2.1 什么是单片机的定时器？ MCS-51 系列的单片机一般有两个内部的16 位定时器／计数器，分别称为T0 和 T1.这两个计数器分别是由两个8 位的RAM 单元组成的，即每个计数器都是16 位的计数器，最大的计数量是65536。 那么这个定时／计时器是如何产生定时作用的呢？举个例子，如果将时钟定时到1 分钟，那么秒针计数到60 次后，时钟闹铃就会响。这里有个计数和定时之间的概念转化，时间表示为秒针的计数值，即秒针每一次走动的时间正好是1s。 单片机中的定时器和计数器是复用的，计数...
