单片机实验报告——KeilC的使用与汇编语言上机操作

单片机实验报告——KeilC的使用与汇编语言上机操作_第1页
1/9
单片机实验报告——KeilC的使用与汇编语言上机操作_第2页
2/9
单片机实验报告——KeilC的使用与汇编语言上机操作_第3页
3/9

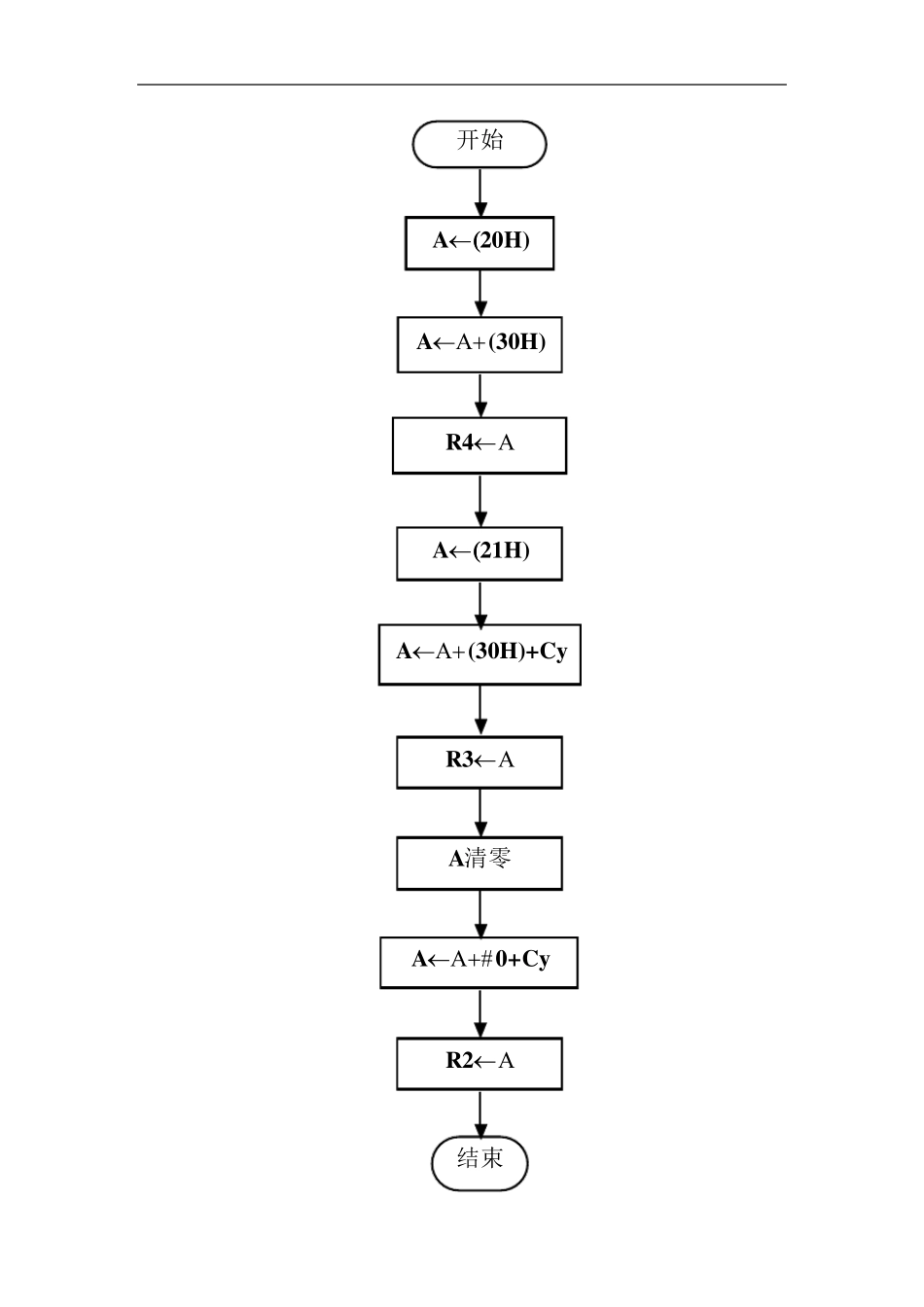

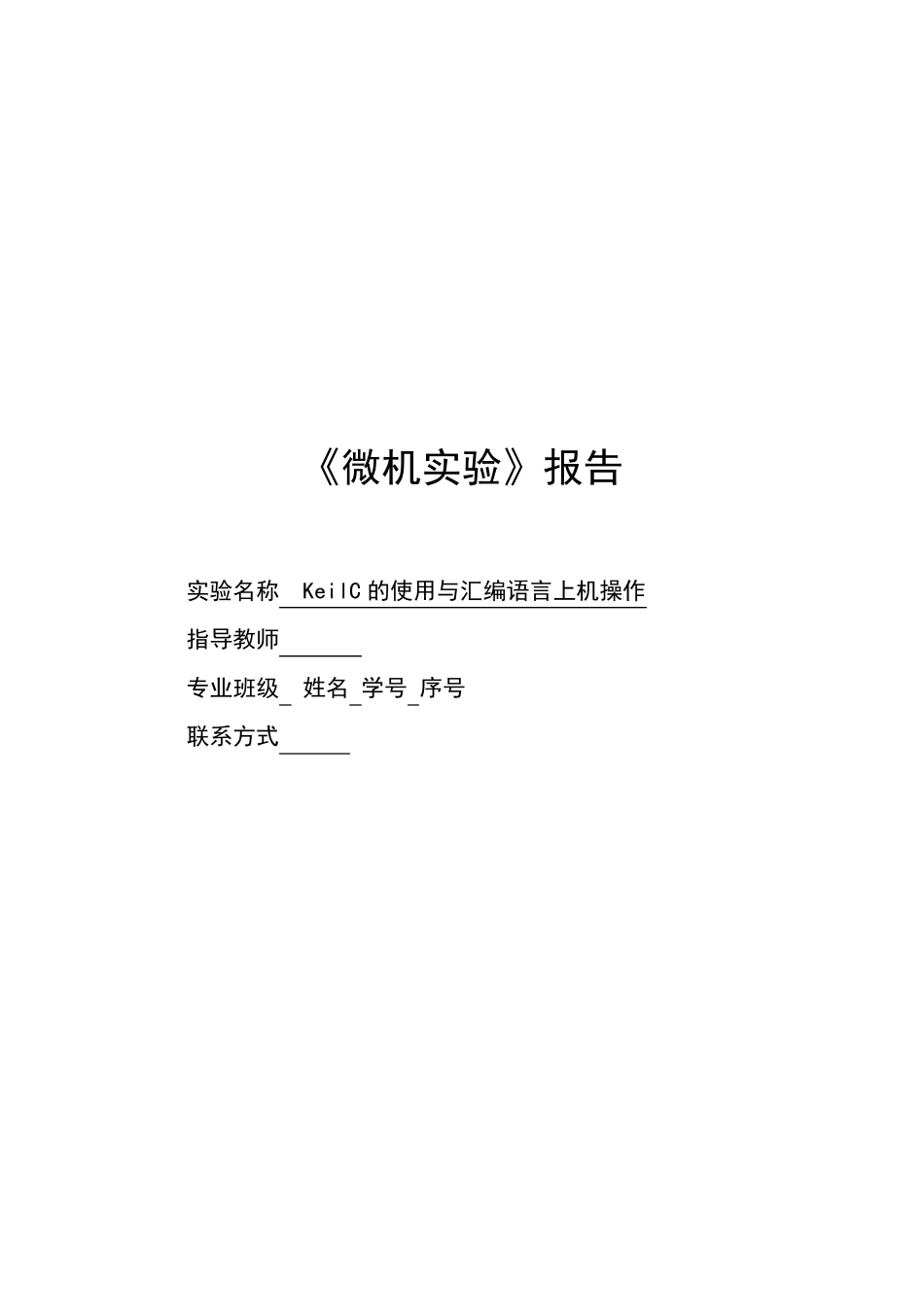

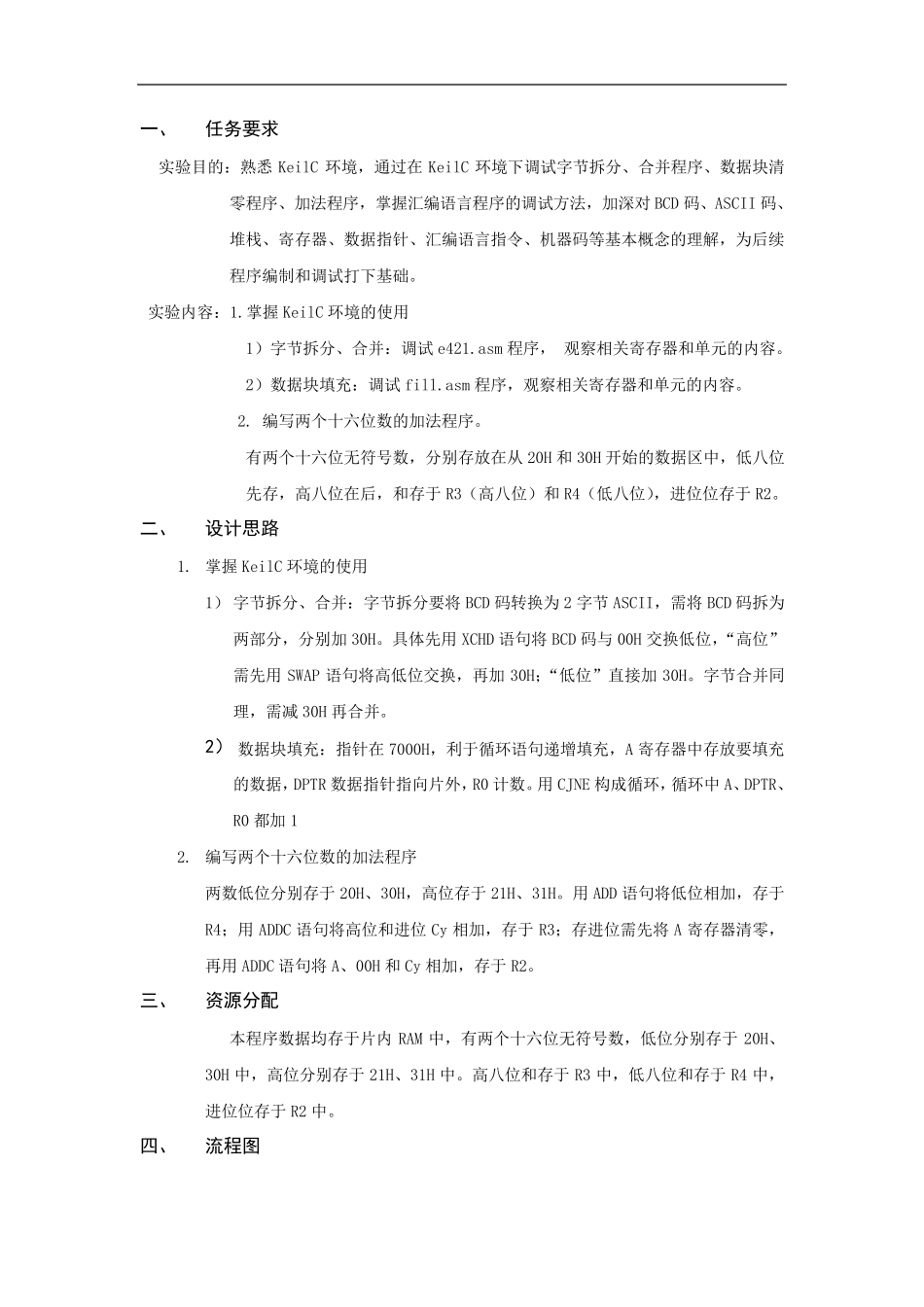

《微机实验》报告 实验名称 KeilC 的使用与汇编语言上机操作 指导教师 专业班级 姓名 学号 序号 联系方式 一、 任务要求 实验目的:熟悉KeilC 环境,通过在KeilC 环境下调试字节拆分、合并程序、数据块清零程序、加法程序,掌握汇编语言程序的调试方法,加深对BCD 码、ASCII 码、堆栈、寄存器、数据指针、汇编语言指令、机器码等基本概念的理解,为后续程序编制和调试打下基础。 实验内容:1.掌握KeilC 环境的使用 1)字节拆分、合并:调试e421.asm 程序, 观察相关寄存器和单元的内容。 2)数据块填充:调试fill.asm 程序,观察相关寄存器和单元的内容。 2. 编写两个十六位数的加法程序。 有两个十六位无符号数,分别存放在从20H 和30H 开始的数据区中,低八位先存,高八位在后,和存于R3(高八位)和R4(低八位),进位位存于R2。 二、 设计思路 1. 掌握KeilC 环境的使用 1) 字节拆分、合并:字节拆分要将BCD 码转换为2 字节ASCII,需将BCD 码拆为两部分,分别加30H。具体先用XCHD 语句将BCD 码与00H 交换低位,“高位”需先用SWAP 语句将高低位交换,再加30H;“低位”直接加30H。字节合并同理,需减 30H 再合并。 2) 数据块填充:指针在7000H,利于循环语句递增填充,A 寄存器中存放要填充的数据,DPTR 数据指针指向片外,R0 计数。用CJNE 构成循环,循环中A、DPTR、R0 都加1 2. 编写两个十六位数的加法程序 两数低位分别存于20H、30H,高位存于21H、31H。用ADD 语句将低位相加,存于R4;用ADDC 语句将高位和进位Cy 相加,存于R3;存进位需先将A 寄存器清零,再用ADDC 语句将A、00H 和Cy 相加,存于R2。 三、 资源分配 本程序数据均存于片内RAM 中,有两个十六位无符号数,低位分别存于20H、30H 中,高位分别存于21H、31H 中。高八位和存于R3 中,低八位和存于R4 中,进位位存于R2 中。 四、 流程图 开始A(20H)A(30H)R4A(21H)A(30H)+CyR3A清零A0+CyR2结束 五、源代码 ORG 0000H MAIN: MOV R0,#20H ;设置第一个数地址指针 MOV R1,#30H ;设置第二个数地址指针 MOV A,@R0 ;取低位 ADD A,@R1 ;两数低位相加 MOV R4,A ;存“和”低位 INC R0 INC R1 MOV A,@R0 ;取高位 ADDC A,@R1 ;两数高位相加 MOV R3,A ;存“和”高位 CLR A ADDC A,#0 MOV R2,A ;存进位 HERE: SJMP HERE ;踏步 ...
