单片机恒温控制系统设计[很完整]

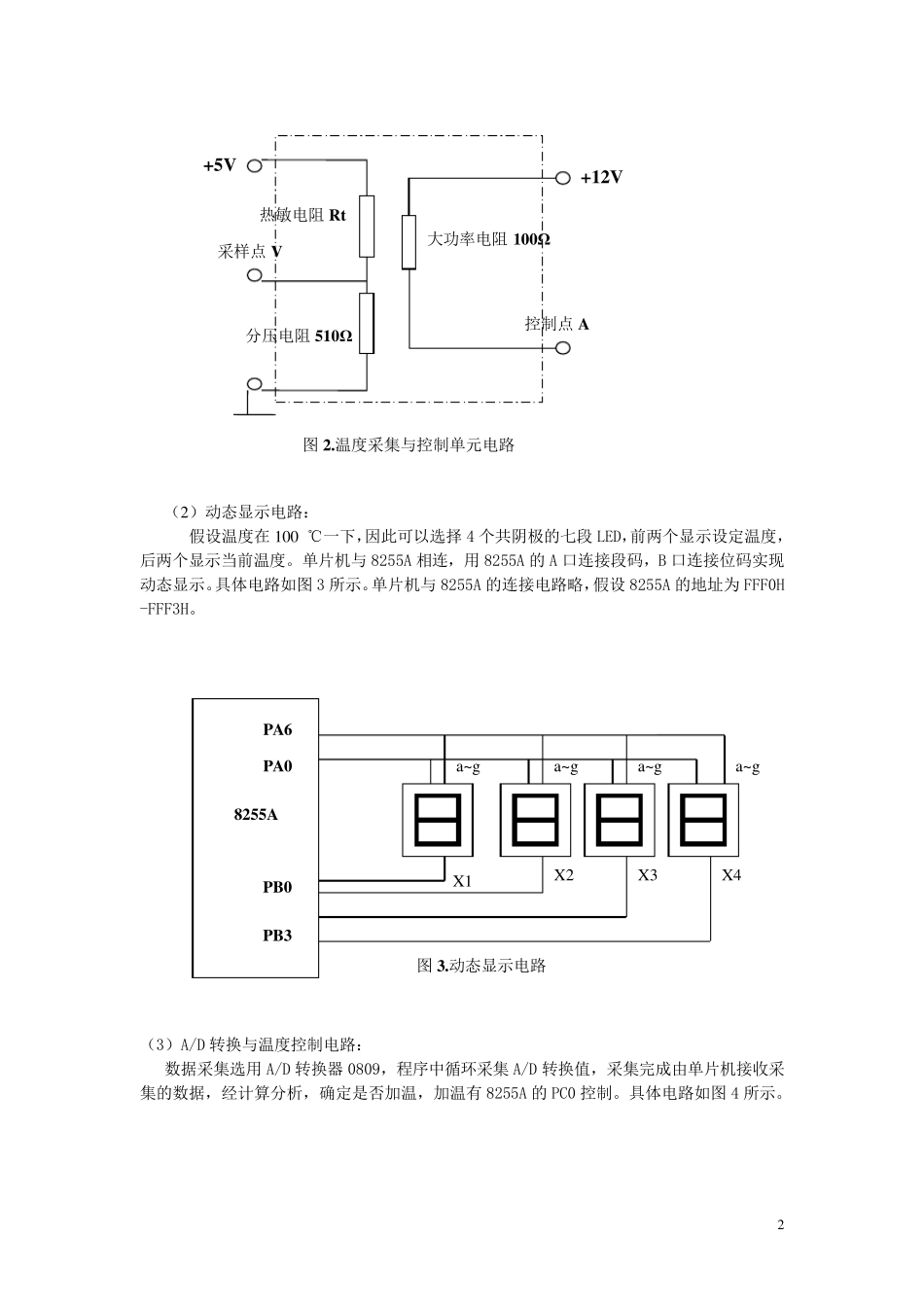

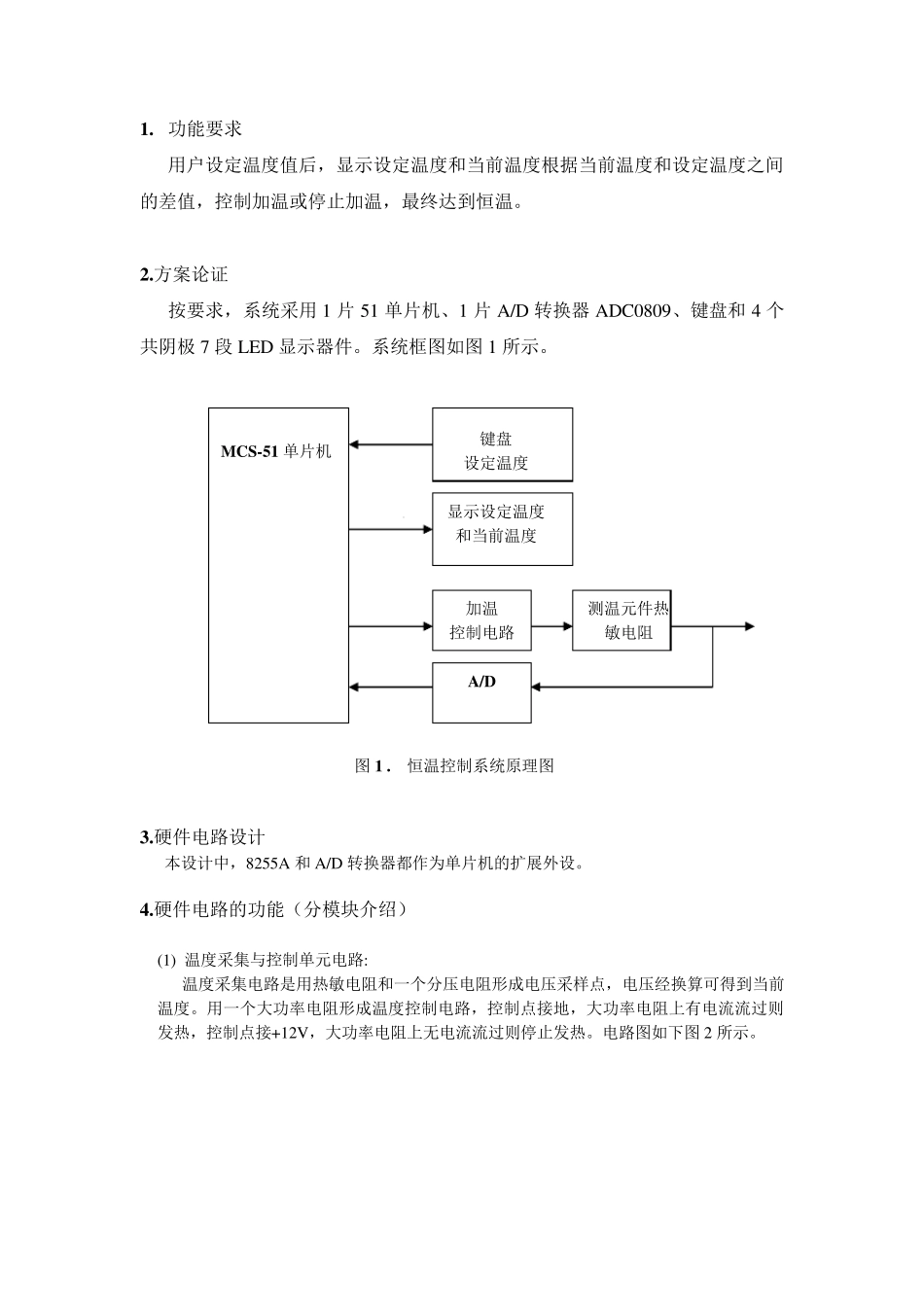

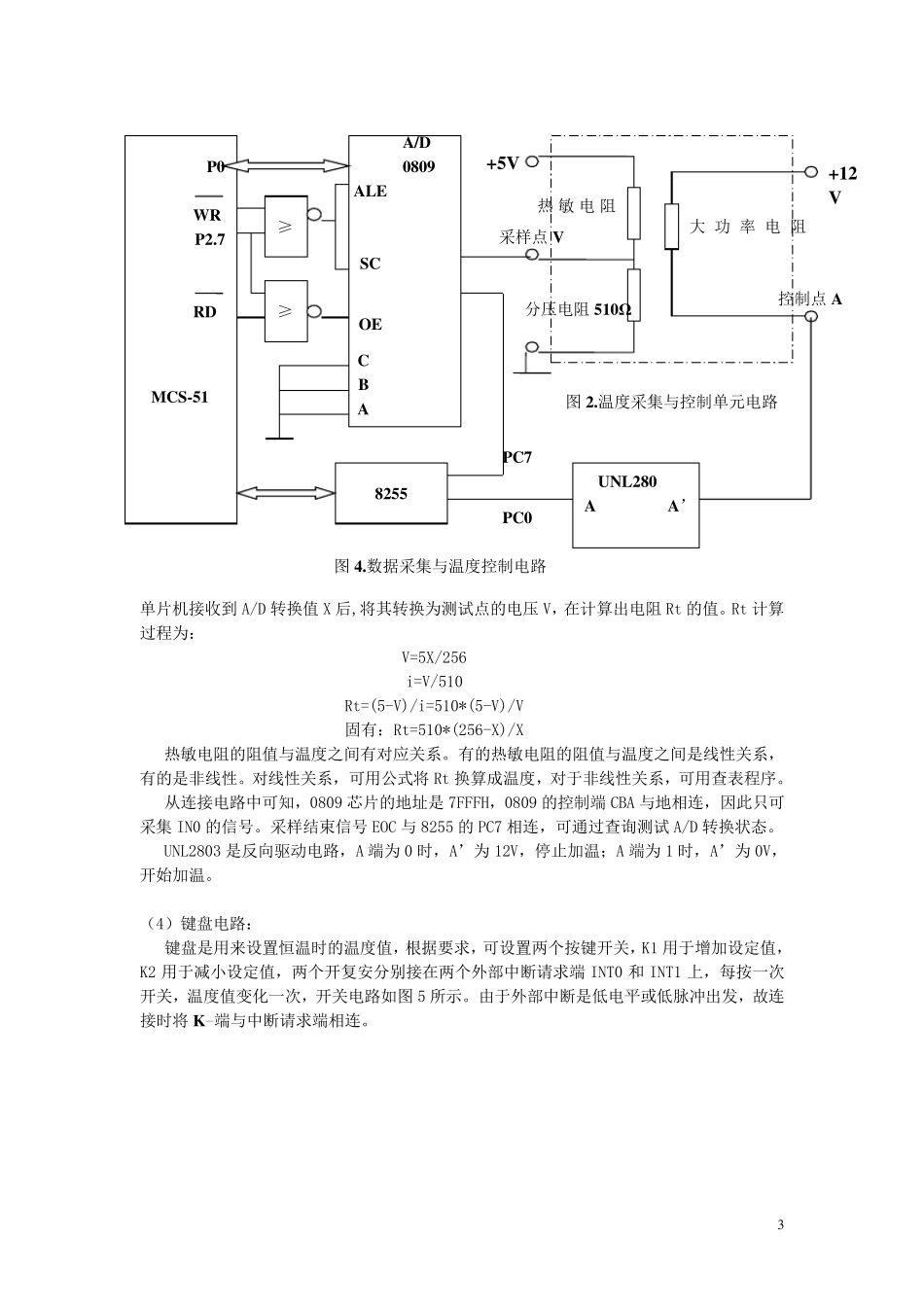

1. 功能要求 用户设定温度值后，显示设定温度和当前温度根据当前温度和设定温度之间的差值，控制加温或停止加温，最终达到恒温。 2.方案论证 按要求，系统采用1 片51 单片机、1 片A/D 转换器 ADC0809、键盘和4 个共阴极 7 段 LED 显示器件。系统框图如图 1 所示。 3.硬件电路设计 本设计中，8255A 和A/D 转换器都作为单片机的扩展外设。 4.硬件电路的功能（分模块介绍） (1) 温度采集与控制单元电路: 温度采集电路是用热敏电阻和一个分压电阻形成电压采样点，电压经换算可得到当前温度。用一个大功率电阻形成温度控制电路，控制点接地，大功率电阻上有电流流过则发热，控制点接+12V，大功率电阻上无电流流过则停止发热。电路图如下图 2 所示。 MCS-51 单片机 显示设定温度 和当前温度 加温 控制电路 A/D 测温元件热敏电阻 键盘 设定温度 图 1 . 恒温控制系统原理图 2 （2）动态显示电路： 假设温度在100 ℃一下，因此可以选择 4 个共阴极的七段 LED，前两个显示设定温度，后两个显示当前温度。单片机与 8255A 相连，用 8255A 的 A 口连接段码，B 口连接位码实现动态显示。具体电路如图 3 所示。单片机与 8255A 的连接电路略，假设8255A 的地址为 FFF0H -FFF3H。 （3）A/D 转换与温度控制电路： 数据采集选用 A/D 转换器 0809，程序中循环采集 A/D 转换值，采集完成由单片机接收采集的数据，经计算分析，确定是否加温，加温有 8255A 的 PC0 控制。具体电路如图 4 所示。 +5V +12V 分压电阻 510Ω 控制点 A 热敏电阻 Rt 采样点 V 大功率电阻 100Ω 图 2.温度采集与控制单元电路 PA6 PA0 PB0 PB3 8255A a~g a~g a~g a~g X1 X2 X3 X4 图 3.动态显示电路 3 单 片 机 接 收 到 A/D 转 换 值 X 后 ,将 其 转 换 为 测 试 点 的 电 压 V， 在 计 算 出 电 阻 Rt 的 值 。 Rt 计 算过 程 为 ： V=5X/256 i=V/510 Rt=(5-V)/i=510*(5-V)/V 固 有 ： Rt=510*(256-X)/X 热 敏 电 阻 的 阻 值 与 温 度 之 间 有 对 应 关 系 。 有 的 热 敏 电 阻 的 阻 值 与 温 度 之 间 是 线 性 关 系 ，有 的 是 非 线 性 。 对 线 性 关 系 ， 可 用 公 式 将 Rt 换 算 成 温 度 ， 对 于 非 线 性 关 系 ， 可 用 查 表 程 序...
