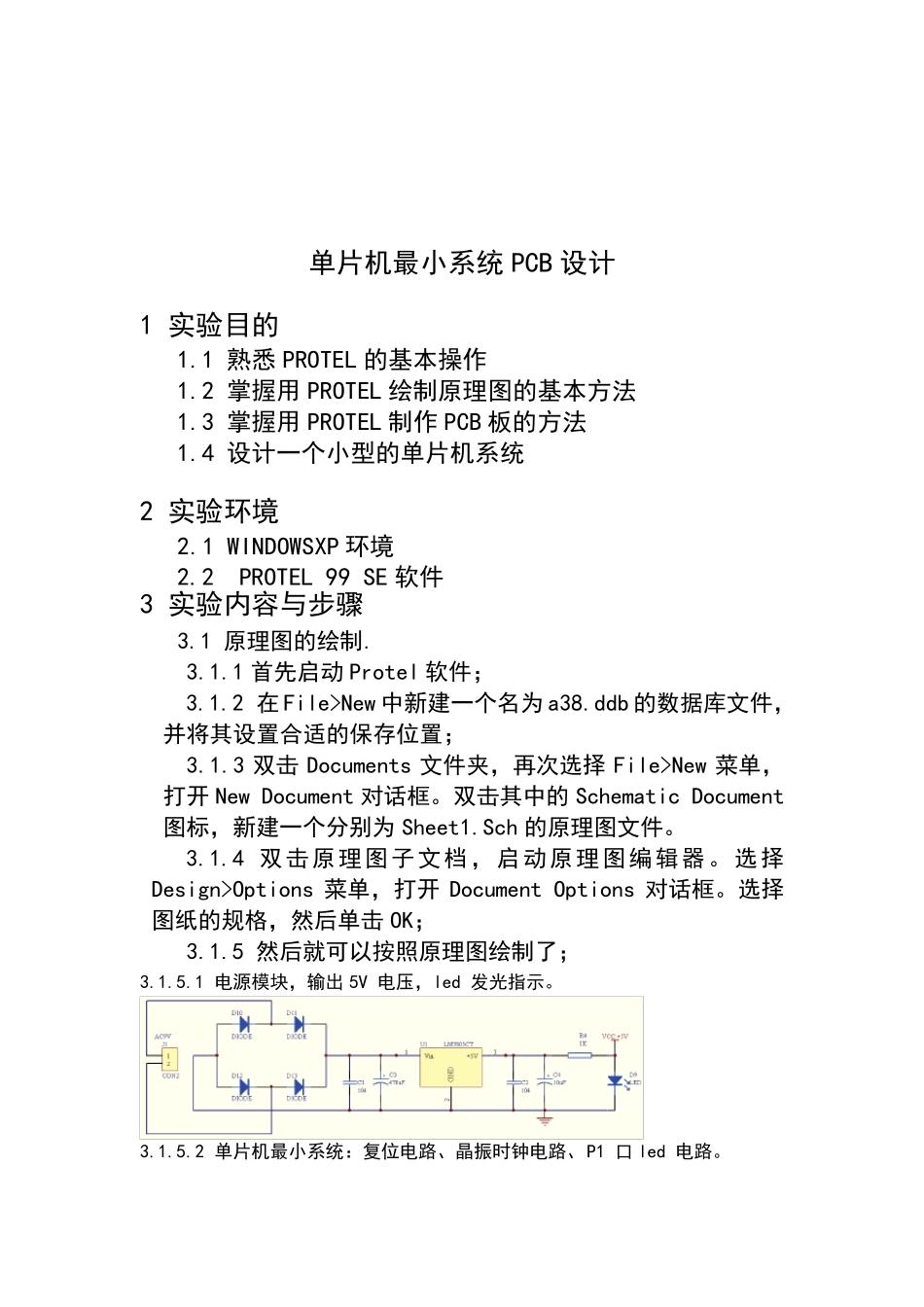

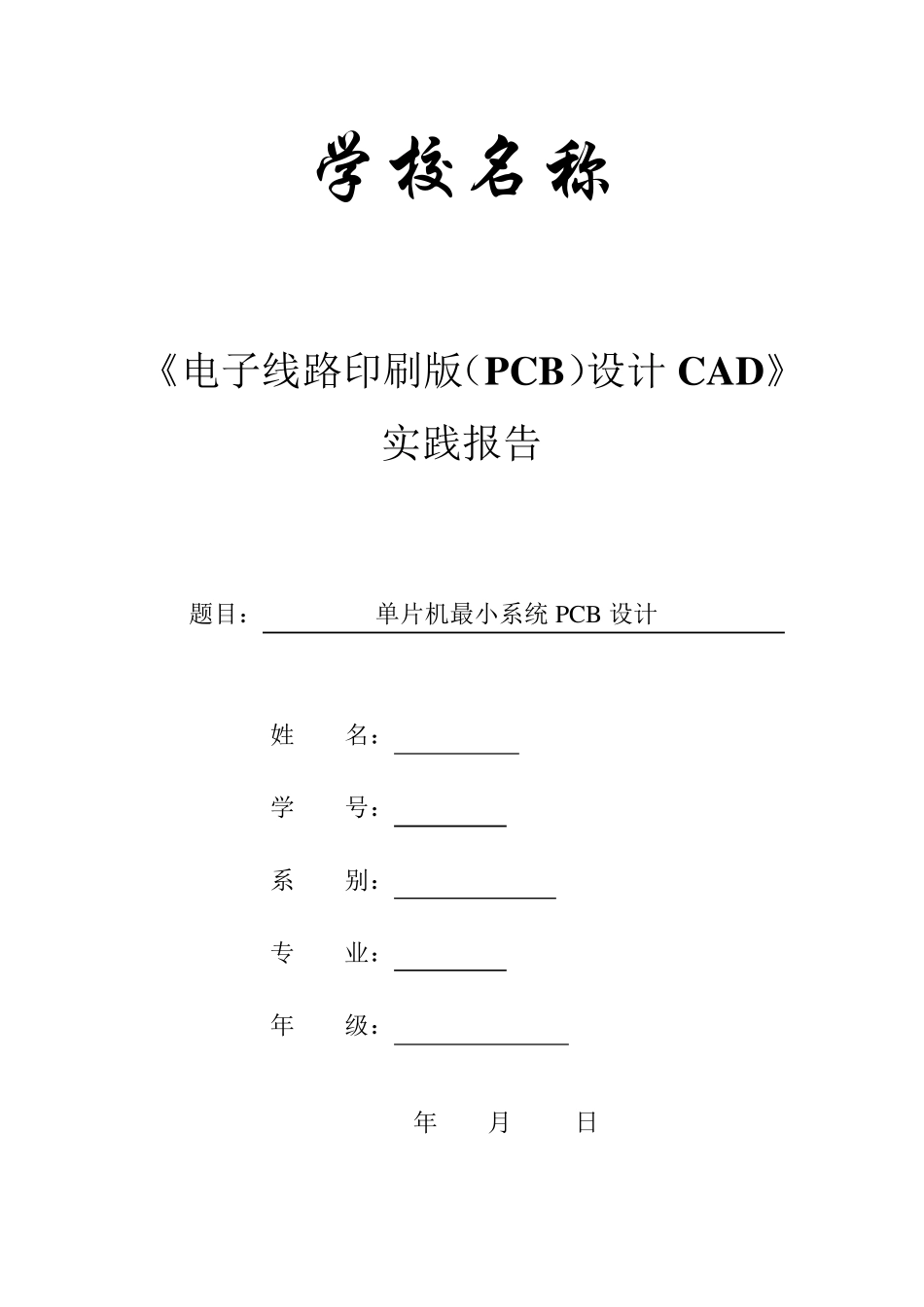

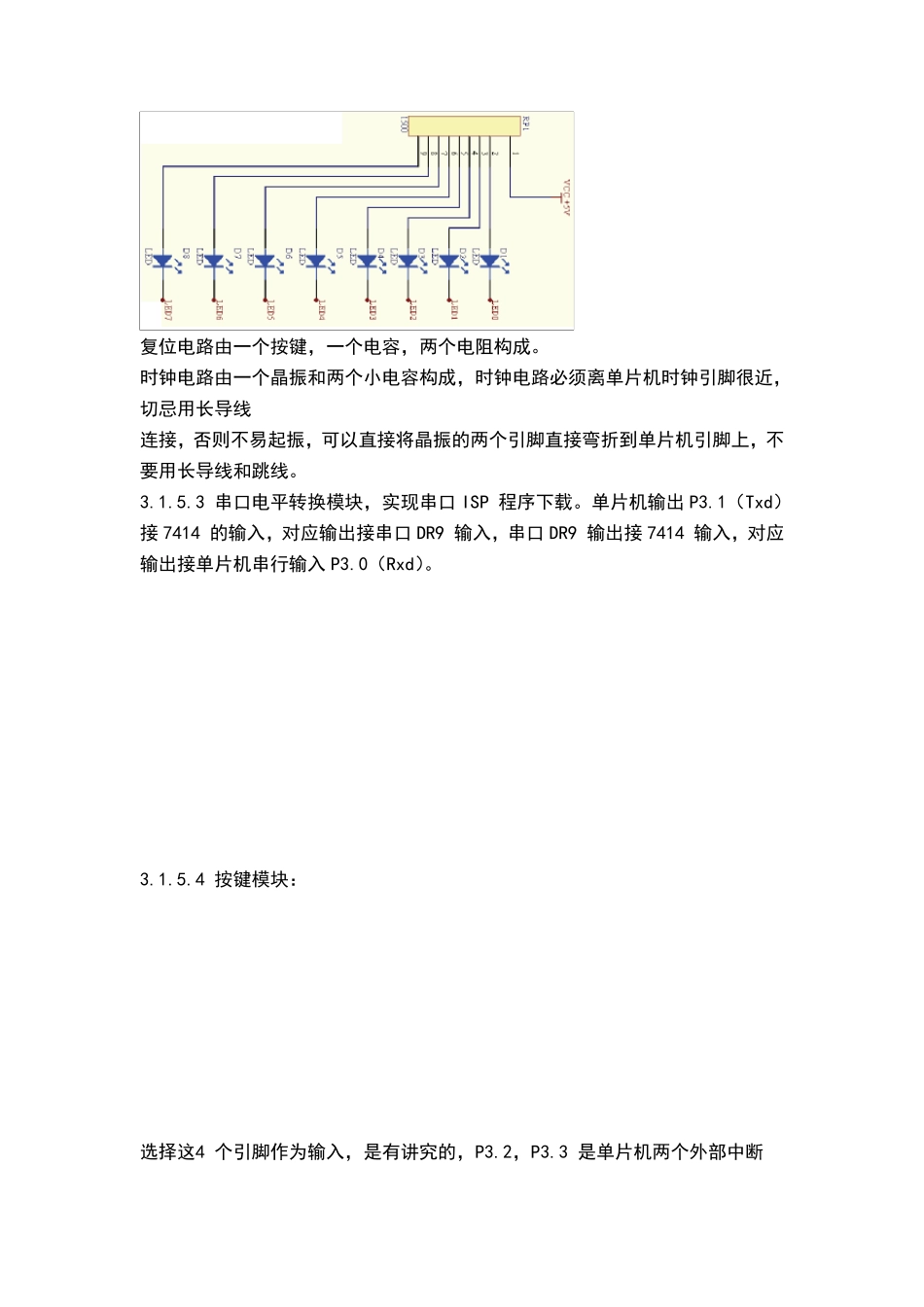

学 校 名 称 《电子线路印刷版（PCB）设计 CAD》实践报告 题目： 单片机最小系统 PCB 设计 姓 名： 学 号： 系 别： 专 业： 年 级： 年 月 日 单片机最小系统PCB 设计 1 实验目的 1.1 熟悉PROTEL 的基本操作 1.2 掌握用PROTEL 绘制原理图的基本方法 1.3 掌握用PROTEL 制作PCB 板的方法 1.4 设计一个小型的单片机系统 2 实验环境 2.1 WINDOWSXP 环境 2.2 PROTEL 99 SE 软件 3 实验内容与步骤 3.1 原理图的绘制. 3.1.1 首先启动Protel 软件； 3.1.2 在File>New 中新建一个名为a38.ddb 的数据库文件，并将其设置合适的保存位置； 3.1.3 双击Documents 文件夹，再次选择File>New 菜单，打开New Document 对话框。双击其中的Schematic Document图标，新建一个分别为Sheet1.Sch 的原理图文件。 3.1.4 双击原理图子文档，启动原理图编辑器。选择Design>Options 菜单，打开Document Options 对话框。选择图纸的规格，然后单击OK； 3.1.5 然后就可以按照原理图绘制了； 3.1.5.1 电源模块，输出5V 电压，led 发光指示。 3.1.5.2 单片机最小系统：复位电路、晶振时钟电路、P1 口 led 电路。 复位电路由一个按键，一个电容，两个电阻构成。 时钟电路由一个晶振和两个小电容构成，时钟电路必须离单片机时钟引脚很近，切忌用长导线 连接，否则不易起振，可以直接将晶振的两个引脚直接弯折到单片机引脚上，不要用长导线和跳线。 3.1.5.3 串口电平转换模块，实现串口 ISP 程序下载。单片机输出 P3.1（Txd）接 7414 的输入，对应输出接串口 DR9 输入，串口 DR9 输出接 7414 输入，对应输出接单片机串行输入 P3.0（Rxd）。 3.1.5.4 按键模块： 选择这4 个引脚作为输入，是有讲究的，P3.2，P3.3 是单片机两个外部中断 输入引脚，P3.4，P3.5 是两个计数器外部时钟输入引脚。这样，这四个按键除了一般按键输入外， 还可以做中断输入，计数输入等。当按键不按时，对端口没有任何影响。 3.1.5.5 数码管模块，完善数码管电路和编程测试： 3.1.5.6 ADC 单元使用简单便宜ADC0804： 3.2 元器件图形符号的编辑. 建立 Schlib1.lib 元件库，并画出这些逻辑电路中元器件 3.3 电子元件的封装. 3.3.1 七段晶体显像管的封装 3.3.2 89C51的封装 把元件的封装名加上去。 3.4 PCB 板规划及 PCB 编辑环境参数设置 3.5 PCB 布局布线及打印出图. ...
