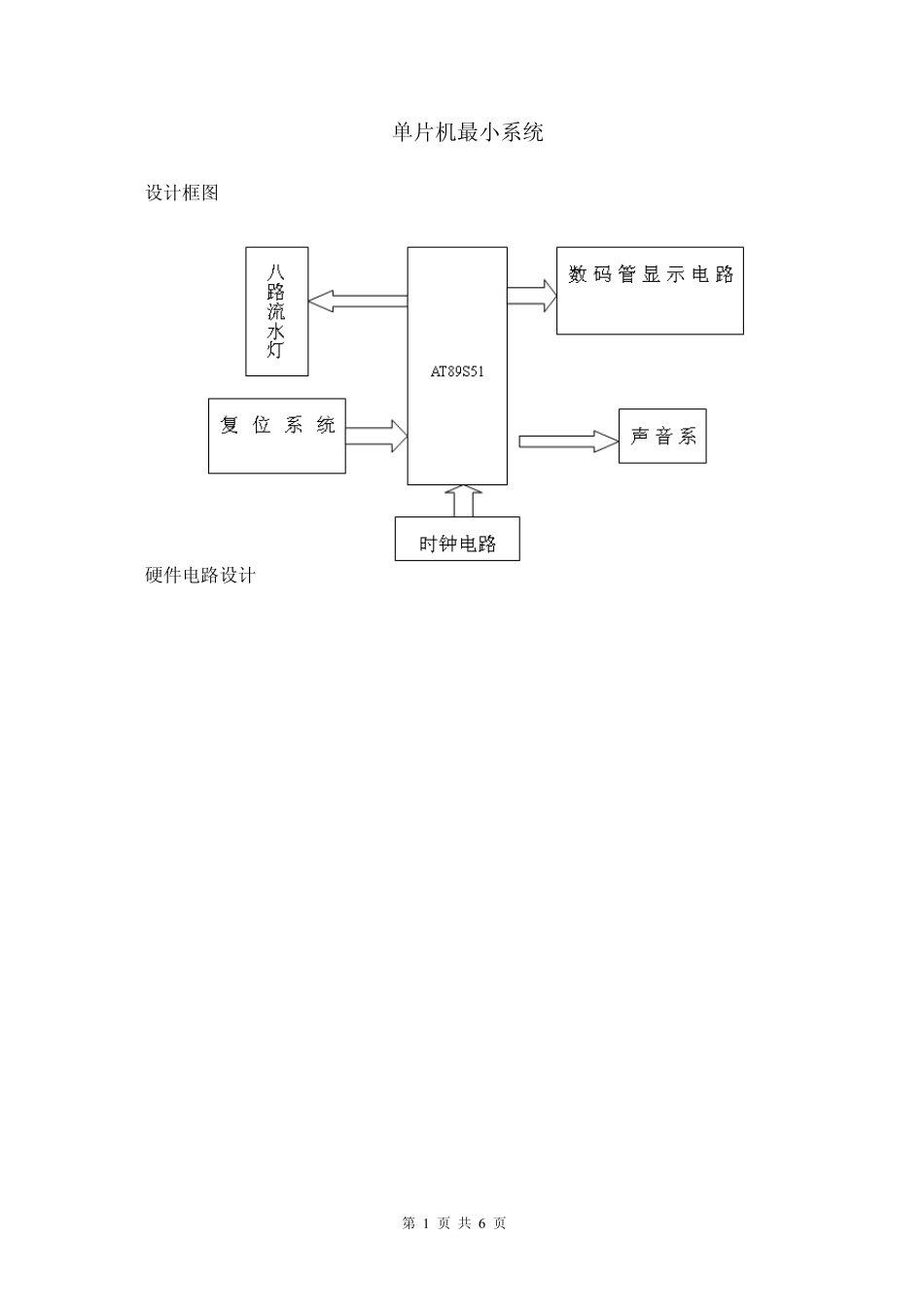

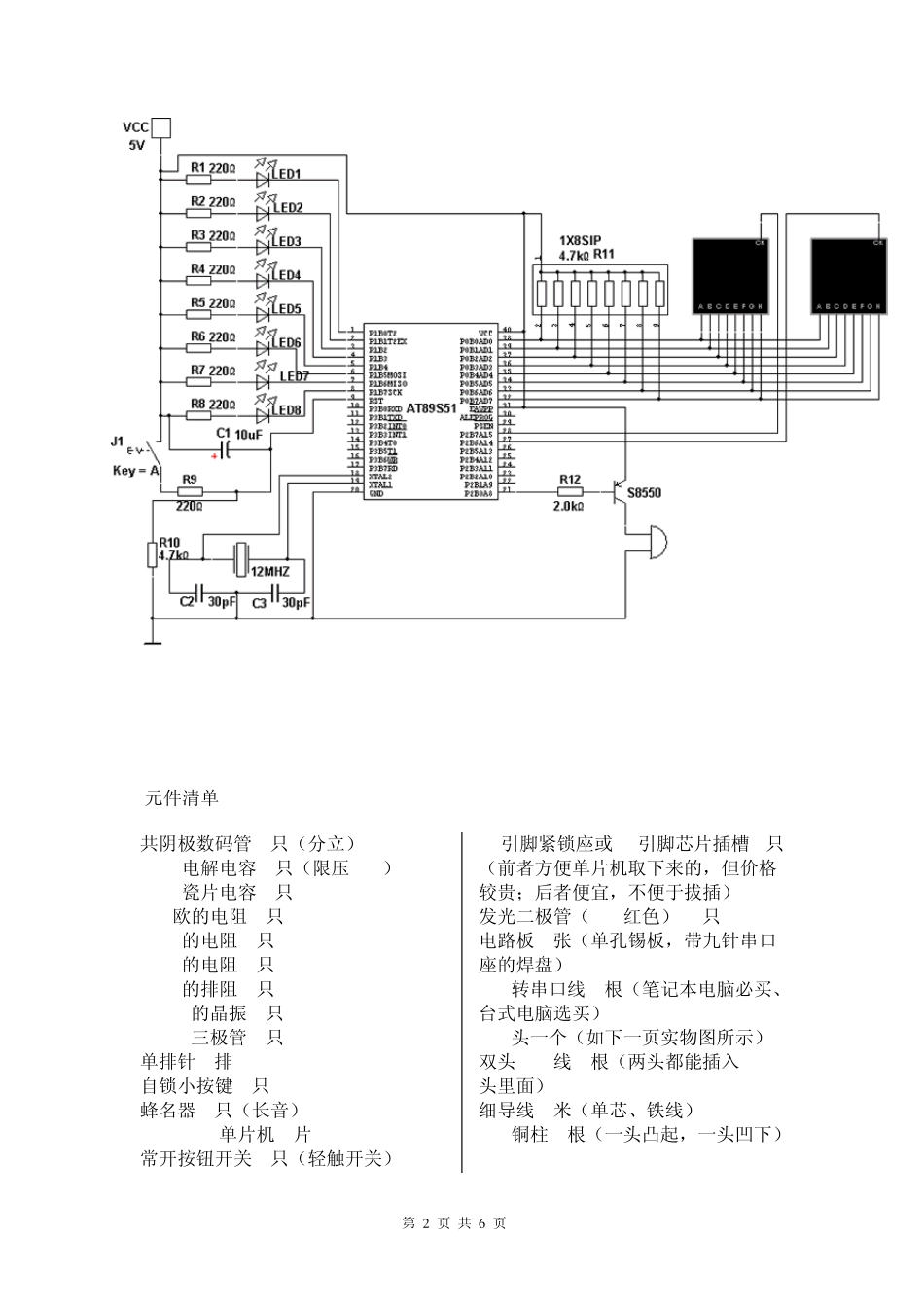

第 1 页 共 6 页 51单片机最小系统 1. 设计框图 2. 硬件电路设计 第 2 页 共 6 页 3. 元件清单 共阴极数码管2只(分立) 10UF电解电容2只(限压16V) 30PF瓷片电容2只 220欧的电阻9只 4.7K的电阻1只 1.2K的电阻1只 4.7K的排阻1只 12MHZ的晶振1只 S8550三极管1只 单排针2排 自锁小按键1只 蜂名器1只(长音) STC89C51单片机1片 常开按钮开关1只(轻触开关) 40引脚紧锁座或40引脚芯片插槽1只(前者方便单片机取下来的,但价格较贵;后者便宜,不便于拔插) 发光二极管(5MM红色)10只 电路板1张(单孔锡板,带九针串口座的焊盘) USB转串口线1根(笔记本电脑必买、台式电脑选买) USB头一个(如下一页实物图所示) 双头 USB线1根(两头都能插入 USB头里面) 细导线2米(单芯、铁线) 2CM铜柱 8根(一头凸起,一头凹下) 第 3 页 共 6 页 104瓷片电容5片 MAX232芯片1片 串口头1个(母头、9孔式) 串口线 1根(一端 9孔、一端 9针) ****蓝色器件为台式电脑用**** 注意:有的元器件(如电阻、瓷片电容等)非常便宜,一般按 10个为单位买,否则别人不卖。 必备工具:万用表、电烙铁、焊锡丝、松香、吸锡器、斜口钳、镊子 相关软件:Protel 99 SE、Keil 3、单片机烧录软件 4. 下载电路 STC89C52 1、电源:这当然是必不可少的了。单片机使用的是 5V 电源,其中正极接 40 引脚,负极(地)接 20 引脚。 2、振荡电路:单片机是一种时序电路,必须提供脉冲信号才能正常工作,在单片机内部已集成了振荡器,使用晶体振荡器,接 18、19 脚。只要买来晶振,电容,连上就可以了。 3、复位(RST,第9 引脚):至于复位是何含义及为何需要复位,在单片机功能中介绍。 4、EA(31 引脚):EA 引脚接到正电源端。至此,一个单片机就接好,通上电,单片机就开始工作了。 5、P1 口发光管电路:P1.0-P1.7(第1-8 引脚)连接到 8 个470 欧电阻驱动 8 个发光管。 6、单片机引脚控制连接:两排单排插连接单片机 40 个引脚,方便以后扩展或测试各引脚。 7、在线编程下载接口:用一个5X2(长为 5 的双排插)连接电源 VCC、GND、P1.5(第6 脚)、P1.6(第7 脚)、P1.7(第8 脚)和 RST(第9 脚),然后通过在线编程下载模块连接到电脑的并口,运行 Keil编程软件可以实现在线编程和仿真,边改程序边调试电路(观看发光管的表演,当然导演就是大家自己!) 第 4 页 ...
