单片机期末试题(张毅刚版)

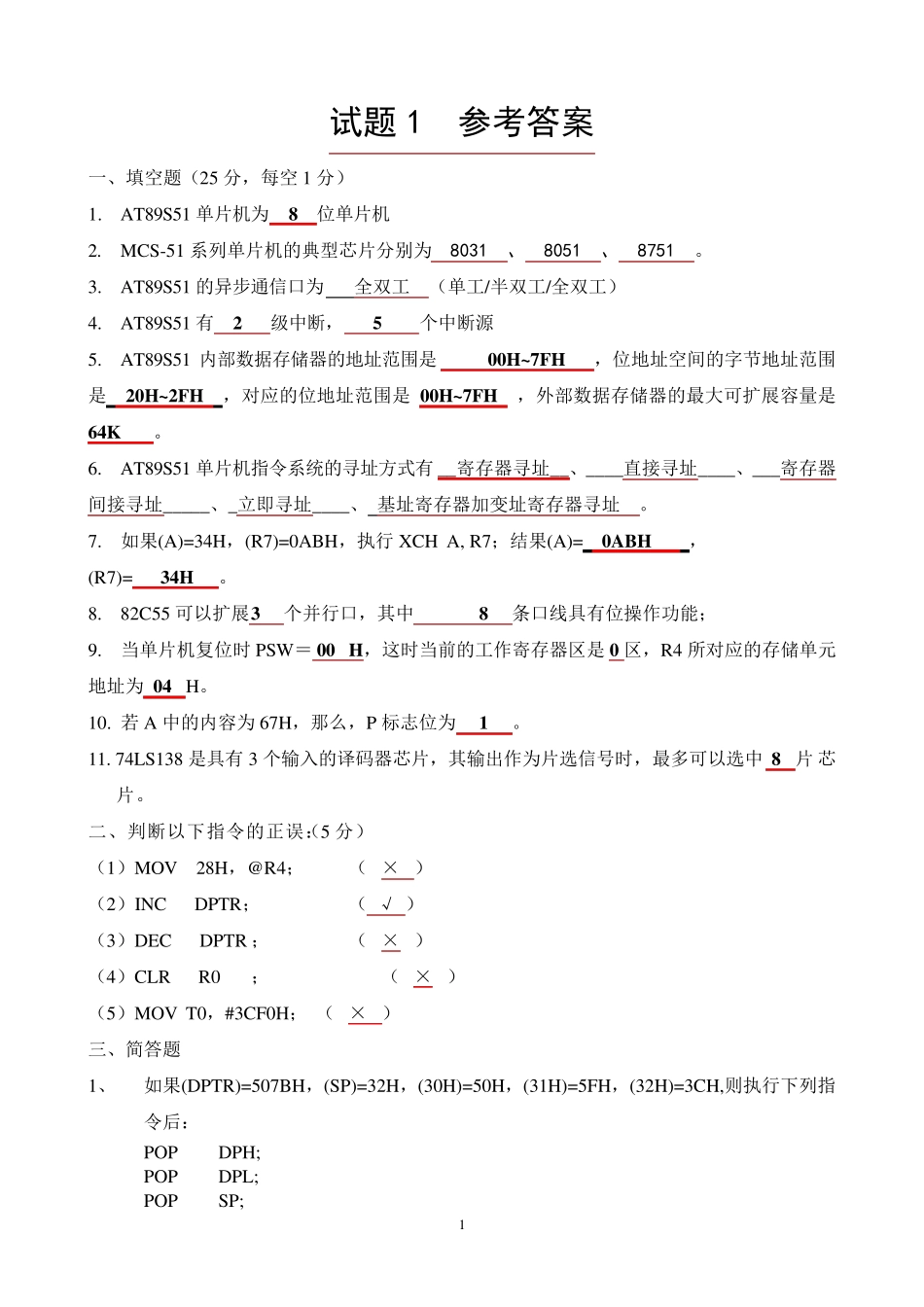

单片机期末试题(张毅刚版)_第1页
1/25

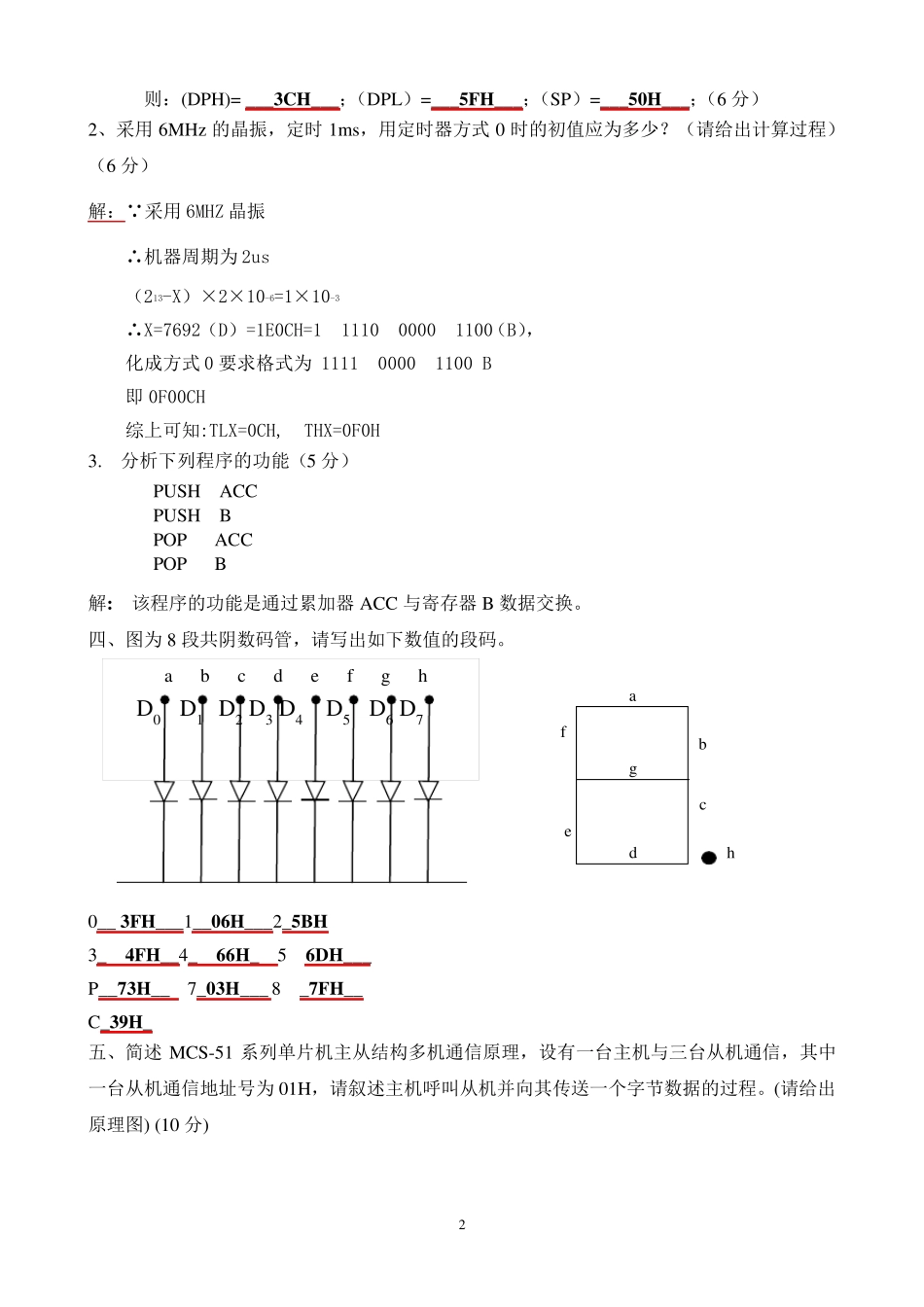

单片机期末试题(张毅刚版)_第2页
2/25

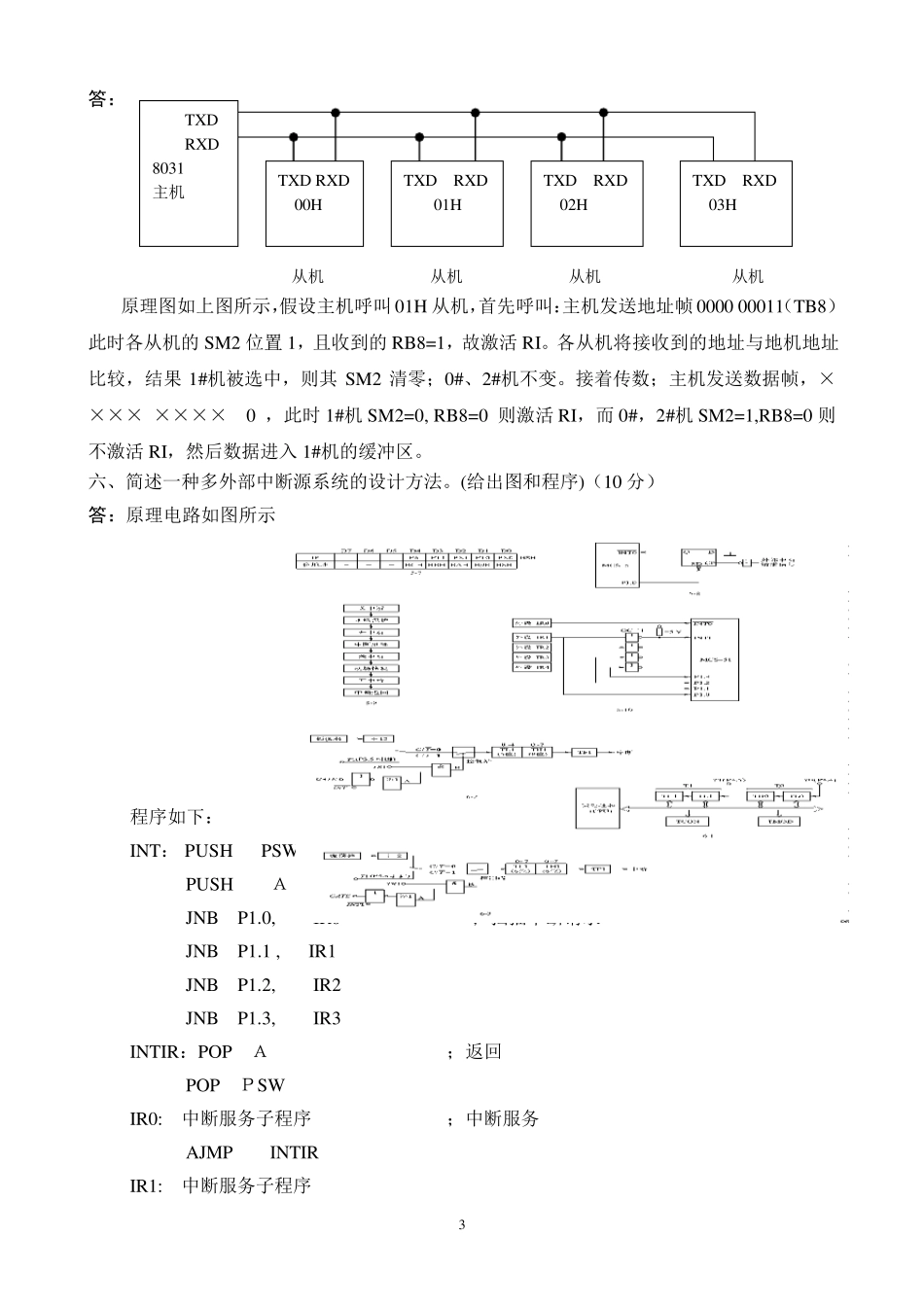

单片机期末试题(张毅刚版)_第3页
3/25
1 试题1 参考答案 一、填空题(25 分,每空1 分) 1. AT89S51 单片机为 8 位单片机 2. MCS-51 系列单片机的典型芯片分别为 8031 、 8051 、 8751 。 3. AT89S51 的异步通信口为 全双工 (单工/半双工/全双工) 4. AT89S51 有 2 级中断, 5 个中断源 5. AT89S51 内部数据存储器的地址范围是 00H~7FH ,位地址空间的字节地址范围是 20H~2FH ,对应的位地址范围是00H~7FH ,外部数据存储器的最大可扩展容量是64K 。 6. AT89S51 单片机指令系统的寻址方式有__寄存器寻址__、____直接寻址____、___寄存器间接寻址_____、_立即寻址____、 基址寄存器加变址寄存器寻址 。 7. 如果(A)=34H,(R7)=0ABH,执行XCH A, R7;结果(A)= 0ABH , (R7)= 34H 。 8. 82C55 可以扩展 3 个并行口,其中 8 条口线具有位操作功能; 9. 当单片机复位时PSW= 00 H,这时当前的工作寄存器区是0 区,R4 所对应的存储单元地址为 04 H。 10. 若A 中的内容为67H,那么,P 标志位为 1 。 11. 74LS138 是具有3 个输入的译码器芯片,其输出作为片选信号时,最多可以选中 8 片芯片。 二、判断以下指令的正误:(5 分) (1)MOV 28H,@R4; ( × ) (2)INC DPTR; ( √ ) (3)DEC DPTR ; ( × ) (4)CLR R0 ; ( × ) (5)MOV T0,#3CF0H; ( × ) 三、简答题 1、 如果(DPTR)=507BH,(SP)=32H,(30H)=50H,(31H)=5FH,(32H)=3CH,则执行下列指令后: POP DPH; POP DPL; POP SP; 2 则:(DPH)= ___3CH___;(DPL)=___5FH___;(SP)=___50H___;(6 分) 2、采用6MHz 的晶振,定时1ms,用定时器方式0 时的初值应为多少?(请给出计算过程)(6 分) 解: 采用6MHZ 晶振 ∴机器周期为2us (213-X)×2×10-6=1×10-3 ∴X=7692(D)=1E0CH=1 1110 0000 1100(B), 化成方式0 要求格式为 1111 0000 1100 B 即 0F00CH 综上可知:TLX=0CH, THX=0F0H 3. 分析下列程序的功能(5 分) PUSH ACC PUSH B POP ACC POP B 解: 该程序的功能是通过累加器ACC 与寄存器B 数据交换。 四、图为8 段共阴数码管,请写出如下数值的段码。 0__ 3FH___1__06H___2_5BH 3_ 4FH__4_ 66H_ 5 6DH___ P__73H__ 7_03H___ 8 _7FH__ C_39H_ 五、简述 MCS-51 系列单片机主从结构多机通信原理,设有一台主机与三台从...
