单片机温度控制器实验报告

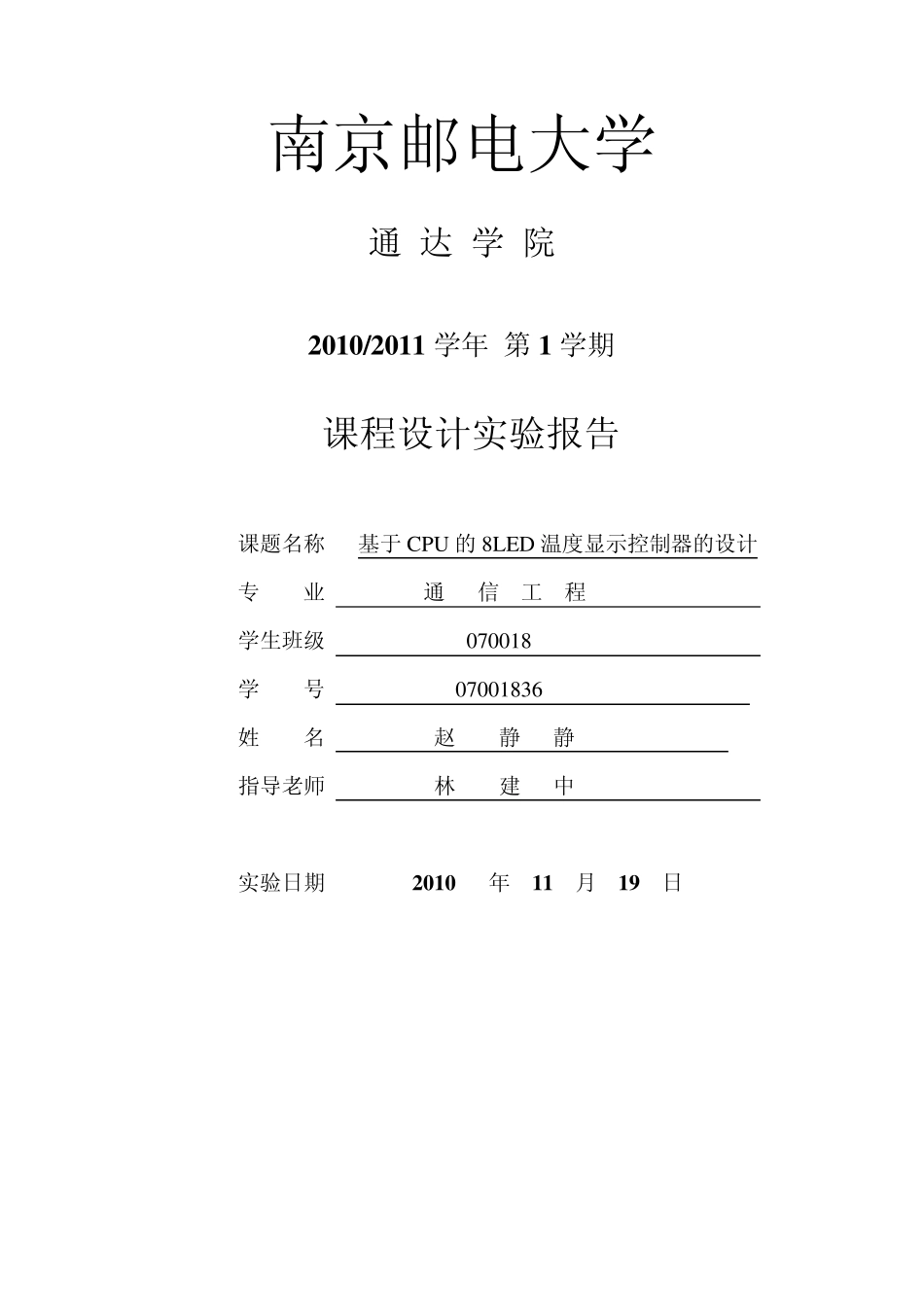

单片机温度控制器实验报告_第1页
1/24

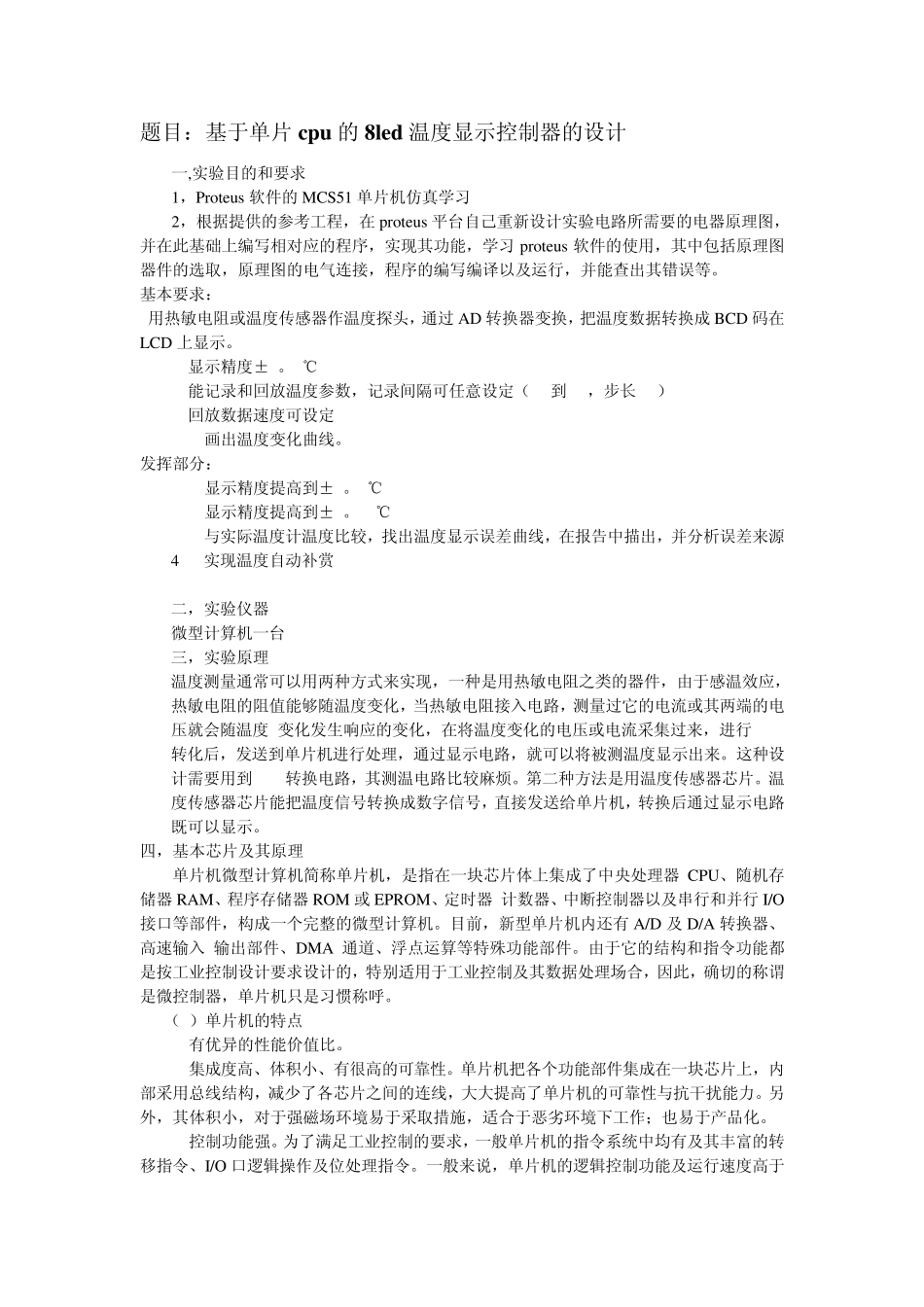

单片机温度控制器实验报告_第2页
2/24

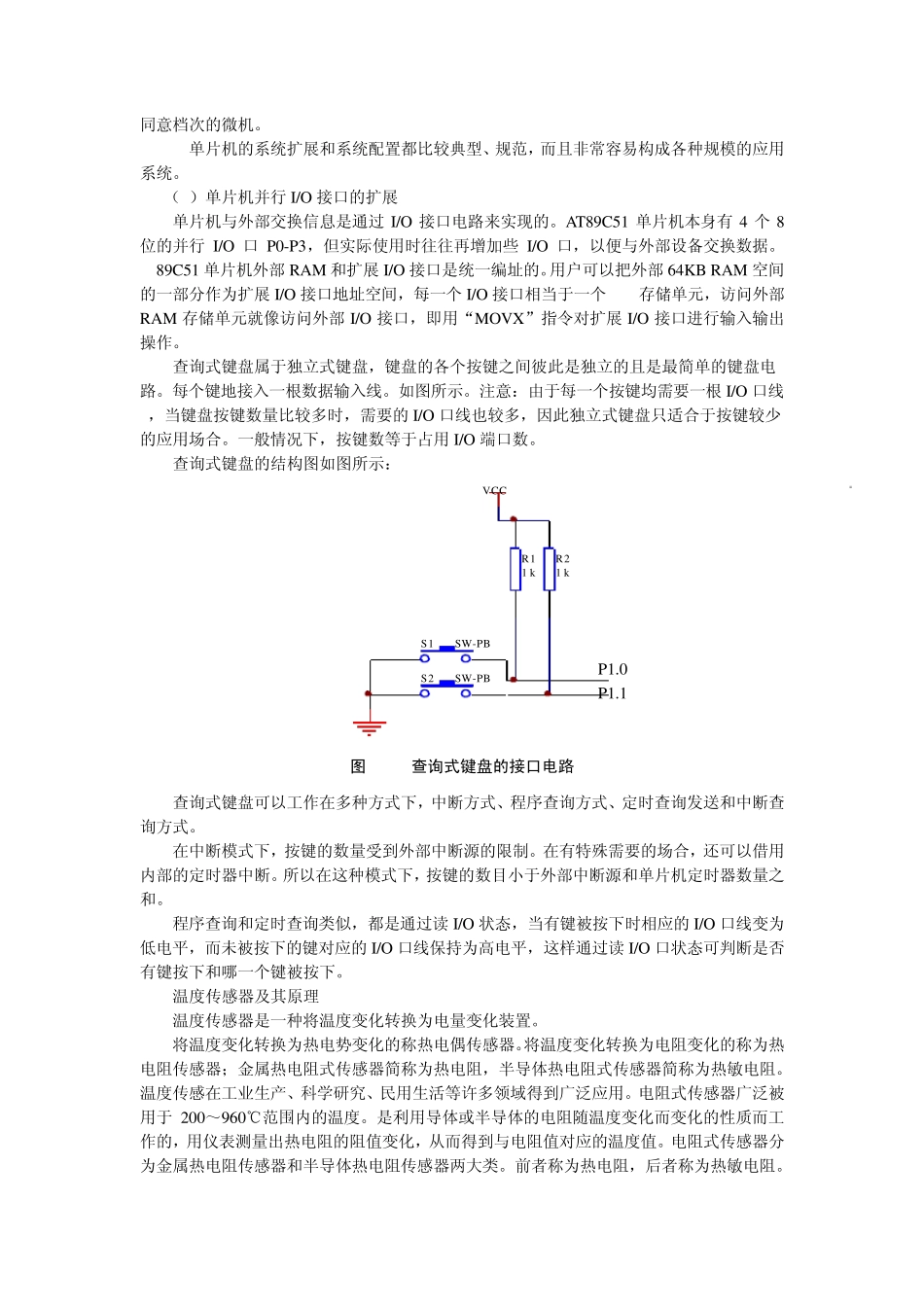

单片机温度控制器实验报告_第3页
3/24
南京邮电大学 通 达 学 院 2 0 1 0 /2 0 1 1 学年 第1 学期 课程设计实验报告 课题名称 基于CPU 的8LED 温度显示控制器的设计 专 业 通 信 工 程 学生班级 070018 学 号 07001836 姓 名 赵 静 静 指导老师 林 建 中 实验日期 2 0 1 0 年 1 1 月 1 9 日 题目:基于单片cp u 的8led 温度显示控制器的设计 一,实验目的和要求 1,Proteu s 软件的MCS51 单片机仿真学习 2,根据提供的参考工程,在proteu s 平台自己重新设计实验电路所需要的电器原理图,并在此基础上编写相对应的程序,实现其功能,学习proteu s 软件的使用,其中包括原理图器件的选取,原理图的电气连接,程序的编写编译以及运行,并能查出其错误等。 基本要求: 用热敏电阻或温度传感器作温度探头,通过AD 转换器变换,把温度数据转换成BCD 码在LCD 上显示。 显示精度±0。5℃ 能记录和回放温度参数,记录间隔可任意设定(1S到 1h,步长 1s) 回放数据速度可设定 画出温度变化曲线。 发挥部分: 1 显示精度提高到±0。1℃ 2 显示精度提高到±0。01℃ 3 与实际温度计温度比较,找出温度显示误差曲线,在报告中描出,并分析误差来源4 实现温度自动补赏 二,实验仪器 微型计算机一台 三,实验原理 温度测量通常可以用两种方式来实现,一种是用热敏电阻之类的器件,由于感温效应,热敏电阻的阻值能够随温度变化,当热敏电阻接入电路,测量过它的电流或其两端的电压就会随温度 变化发生响应的变化,在将温度变化的电压或电流采集过来,进行A/D转化后,发送到单片机进行处理,通过显示电路,就可以将被测温度显示出来。这种设计需要用到 A/D转换电路,其测温电路比较麻烦。第二种方法是用温度传感器芯片。温度传感器芯片能把温度信号转换成数字信号,直接发送给单片机,转换后通过显示电路既可以显示。 四,基本芯片及其原理 单片机微型计算机简称单片机,是指在一块芯片体上集成了中央处理器CPU、随机存储器RAM、程序存储器ROM 或EPROM、定时器/计数器、中断控制器以及串行和并行I/O接口等部件,构成一个完整的微型计算机。目前,新型单片机内还有 A/D 及D/A 转换器、高速输入/输出部件、DMA 通道、浮点运算等特殊功能部件。由于它的结构和指令功能都是按工业控制设计要求设计的,特别适用于工业控制及其数据处理场合,因此,确切的称谓是微控制器,单片机只是习惯称呼。 (1)单片机...
