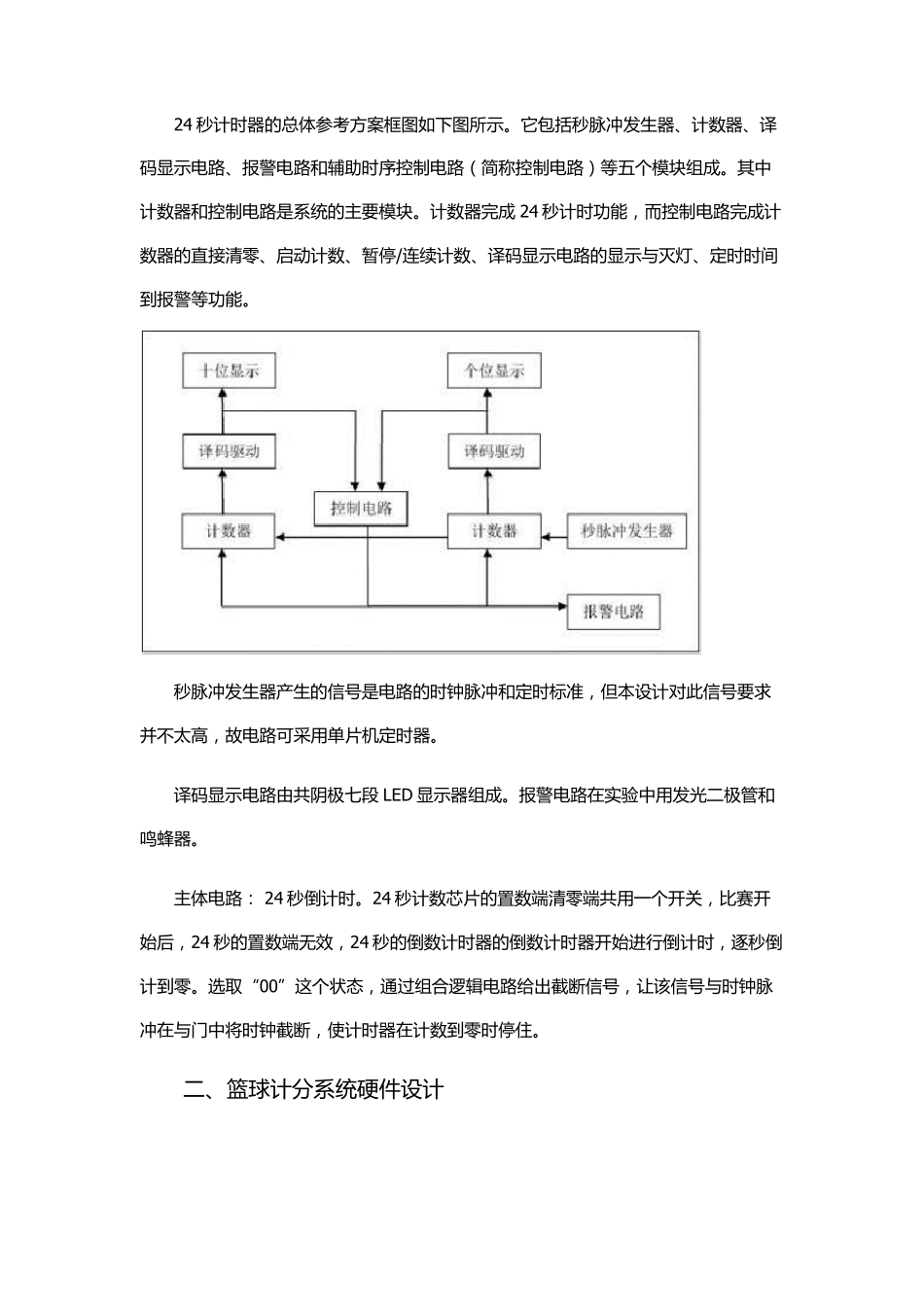

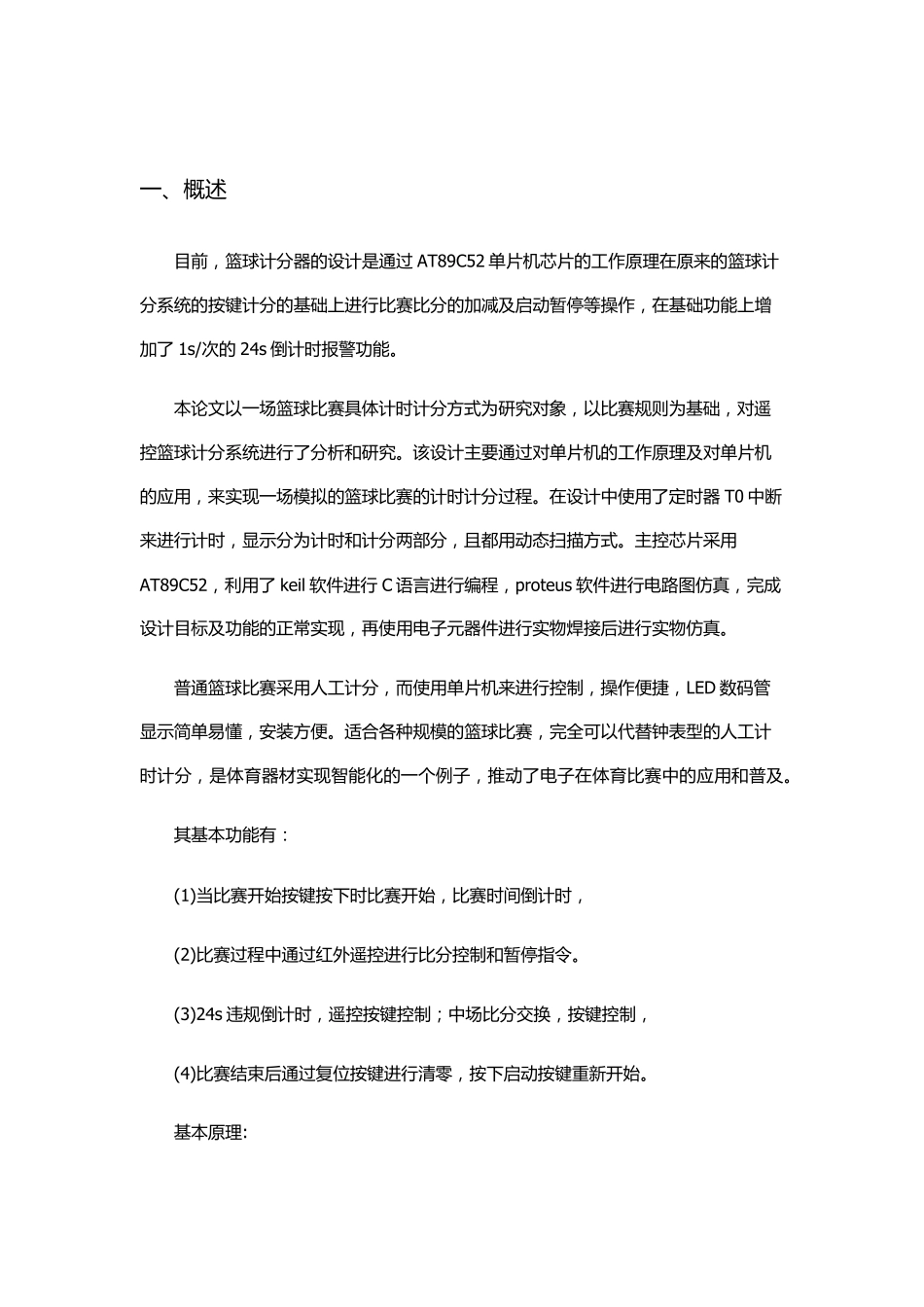

电 气 工 程 及 其 自 动 化 学 院 学 生课 程 设 计 报 告 题 目 ： 篮 球 记 分 器 课 程 设 计 报 告 指 导 老 师 ： *** 电 气 工 程 及 其 自 动 化 学 院 专业班级： 电 气 131 姓名： *** 1 月 14 日 一 、概述 目前，篮球计分器的设计是通过 AT89C52 单片机芯片的工作原理在原来的篮球计分系统的按键计分的基础上进行比赛比分的加减及启动暂停等操作，在基础功能上增加了 1s/次的 24s 倒计时报警功能。 本论文以一 场篮球比赛具体计时计分方式为研究对象，以比赛规则为基础，对遥控篮球计分系统进行了分析和研究。该设计主要通过对单片机的工作原理及对单片机的应用，来实现一 场模拟的篮球比赛的计时计分过程。在设计中使用了定时器 T0 中断来进行计时，显示分为计时和计分两部分，且都用动态扫描方式。主控芯片采用AT89C52，利用了 keil 软件进行 C 语言进行编程，proteu s 软件进行电路图仿真，完成设计目标及功能的正常实现，再使用电子元器件进行实物焊接后进行实物仿真。 普通篮球比赛采用人工计分，而使用单片机来进行控制，操作便捷，LED 数码管显示简单易懂，安装方便。适合各种规模的篮球比赛，完全可以代替钟表型的人工计时计分，是体育器材实现智能化的一 个例子，推动了电子在体育比赛中的应用和普及。 其基本功能有： (1)当比赛开始按键按下时比赛开始，比赛时间倒计时， (2)比赛过程中通过红外遥控进行比分控制和暂停指令。 (3)24s 违规倒计时，遥控按键控制；中场比分交换，按键控制， (4)比赛结束后通过复位按键进行清零，按下启动按键重新开始。 基本原理: 24 秒计时器的总体参考方案框图如下图所示。它包括秒脉冲发生器、计数器、译码显示电路、报警电路和辅助时序控制电路（简称控制电路）等五个模块组成。其中计数器和控制电路是系统的主要模块。计数器完成 24 秒计时功能，而控制电路完成计数器的直接清零、启动计数、暂停/连续计数、译码显示电路的显示与灭灯、定时时间到报警等功能。 秒脉冲发生器产生的信号是电路的时钟脉冲和定时标准，但本设计对此信号要求并不太高，故电路可采用单片机定时器。 译码显示电路由共阴极七段 LED 显示器组成。报警电路在实验中用发光二极管和鸣蜂器。 主体电路： 24 秒倒计时。24 秒计数芯片的置数端清零端共用一个开关，比赛开始后，24 秒的置数端无 效 ，24 秒的倒数...
