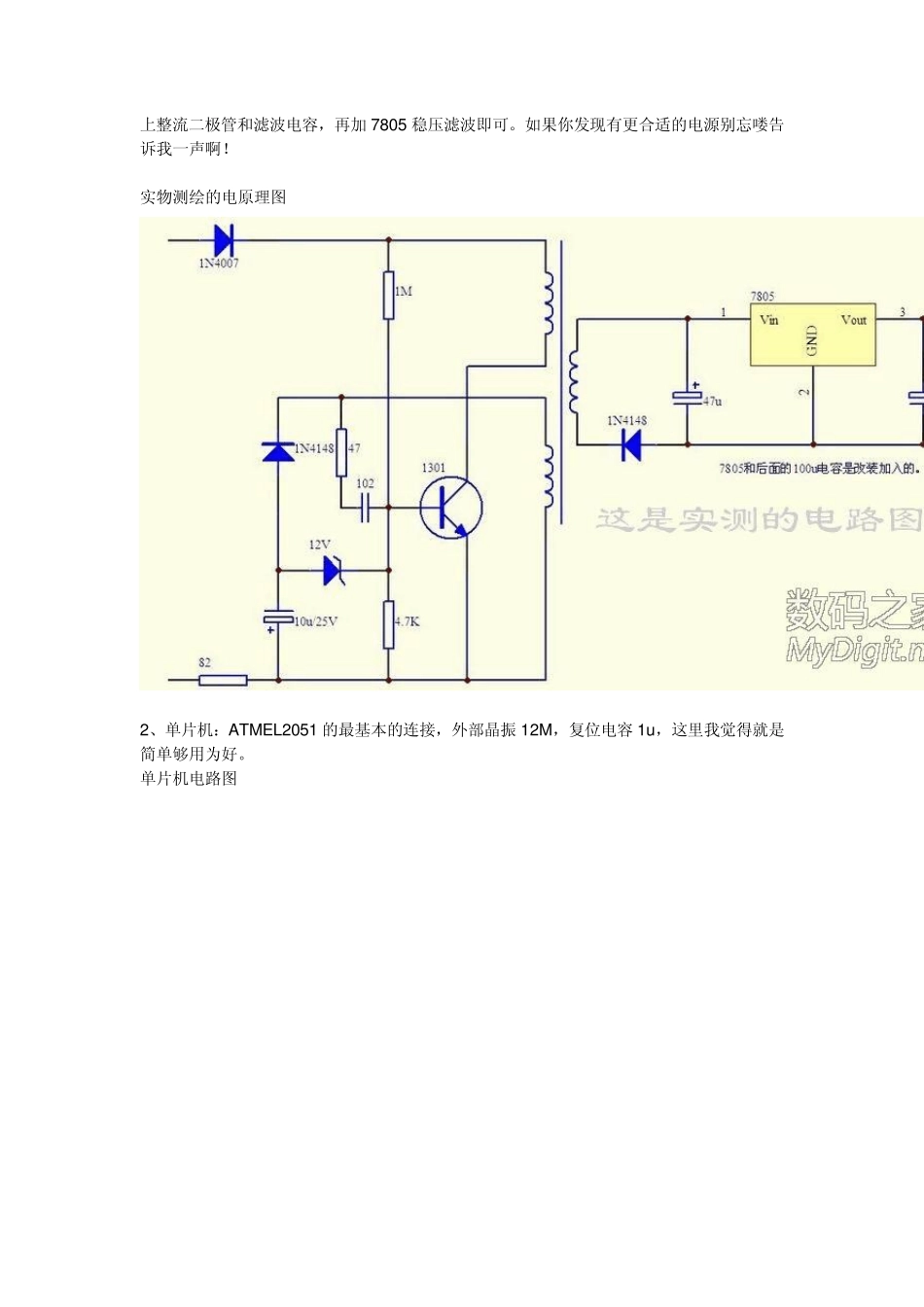

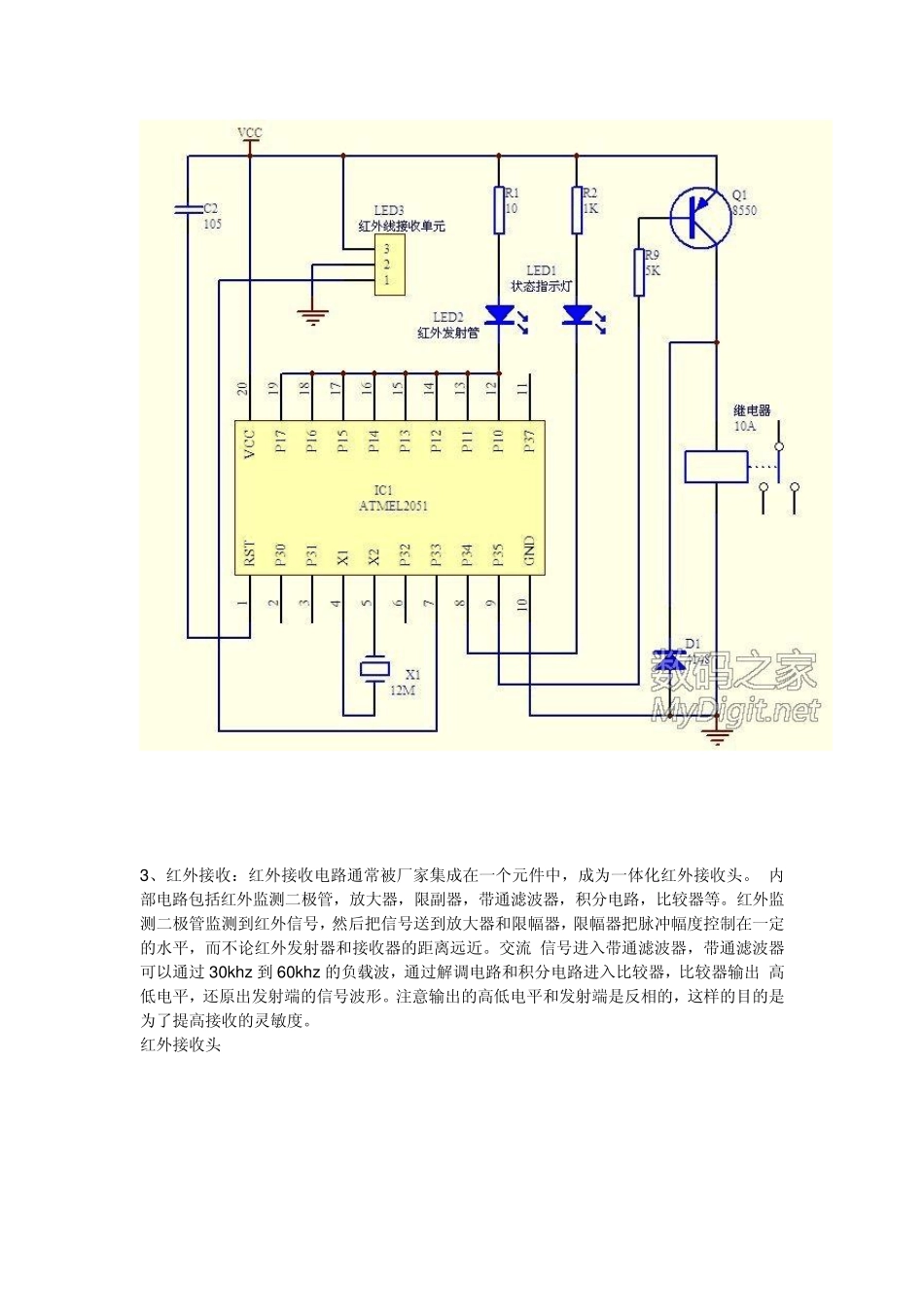

简介：随着有线数字电视机顶盒的普及（或卫星接收机机顶盒），相信很多人都遇到了和我一样的问题，就是两个遥控器来回调换，缺一不可，给使用上造成了很多不便，为了解决这一“发展”中的问题，我不得不自己研究了用单片机实现控制功能的遥控开关。设计出发点是利用具有换台和调节音量功能的机顶盒遥控器的红色开关按钮，通过红外线解码，实现对遥控开关的继电器进行开启和关闭，达到使机顶盒和电视机接通电源的功能，为完成收视做好必要的准备。而后通过红外线发射二极管发送能被电视机解码接受的开关机指令或 TV/AV指令，完成开机任务。由于使用了功耗极低的开关电源，关状态功耗不足0.1W ,开状态功耗不大于0.8W ，对于电视和机顶盒而言是真正实现了交流关机。由于电视机出厂的年代不同，会遇到不同的电视开机工作模式，如具有交流关机的电视，上电待机的电视，开机进入电视模式的电视等，这些问题，我在下面的介绍中都会一一写出解决方案，希望感兴趣的朋友多多支持我把作品用文字的形式写完。 主回路控制图 整理了一上午电原理图，叙述稍后跟上。 硬件拉提纲占楼待续 1、开关电源：电源采用了开关电源，既能很好的做到电隔离，又能降低功耗，但有限的空间，使电源的选择受到了很大的限制，体积稍大就不能放入插座内，几经试验最后找到一种MP3 用的简易充电电源（如图），拆掉外壳经改装后，放入插座内。电路如图改造如下，去掉开关变压器次级的所有元件，用锯条沿黄线切下USB 接口，指示灯等部位的电路板，焊上整流二极管和滤波电容，再加7805 稳压滤波即可。如果你发现有更合适的电源别忘喽告诉我一声啊！ 实物测绘的电原理图 2、单片机：ATMEL2051 的最基本的连接，外部晶振 12M，复位电容1u，这里我觉得就是简单够用为好。 单片机电路图 3、红外接收：红外接收电路通常被厂家集成在一个元件中，成为一体化红外接收头。 内部电路包括红外监测二极管，放大器，限副器，带通滤波器，积分电路，比较器等。红外监测二极管监测到红外信号，然后把信号送到放大器和限幅器，限幅器把脉冲幅度控制在一定的水平，而不论红外发射器和接收器的距离远近。交流 信号进入带通滤波器，带通滤波器可以通过 30khz 到 60khz 的负载波，通过解调电路和积分电路进入比较器，比较器输出 高低电平，还原出发射端的信号波形。注意输出的高低电平和发射端是反相的，这样的目的是为了提高接收的灵敏度。 红外接收头 红外接收头的种类很多，引...
