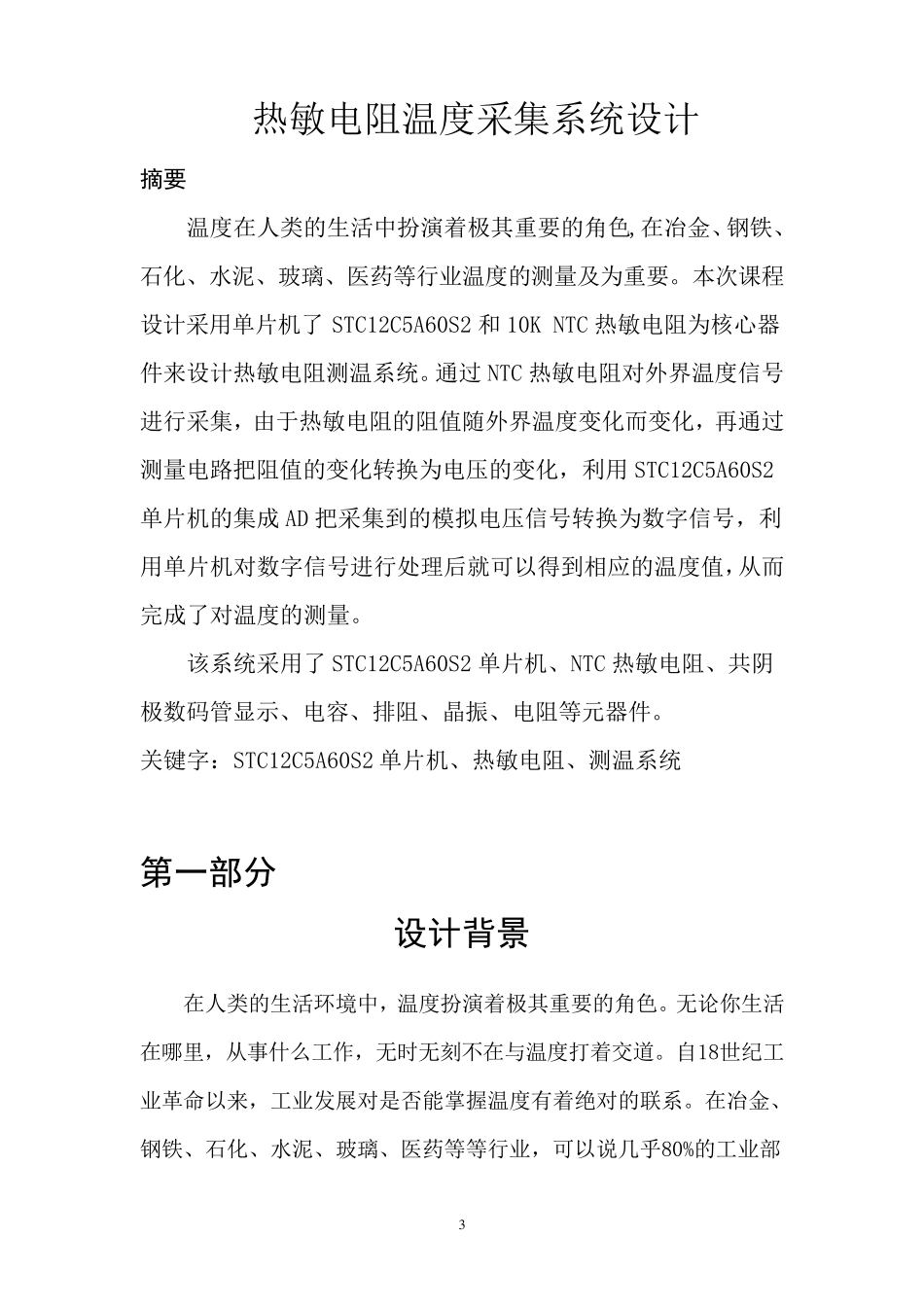

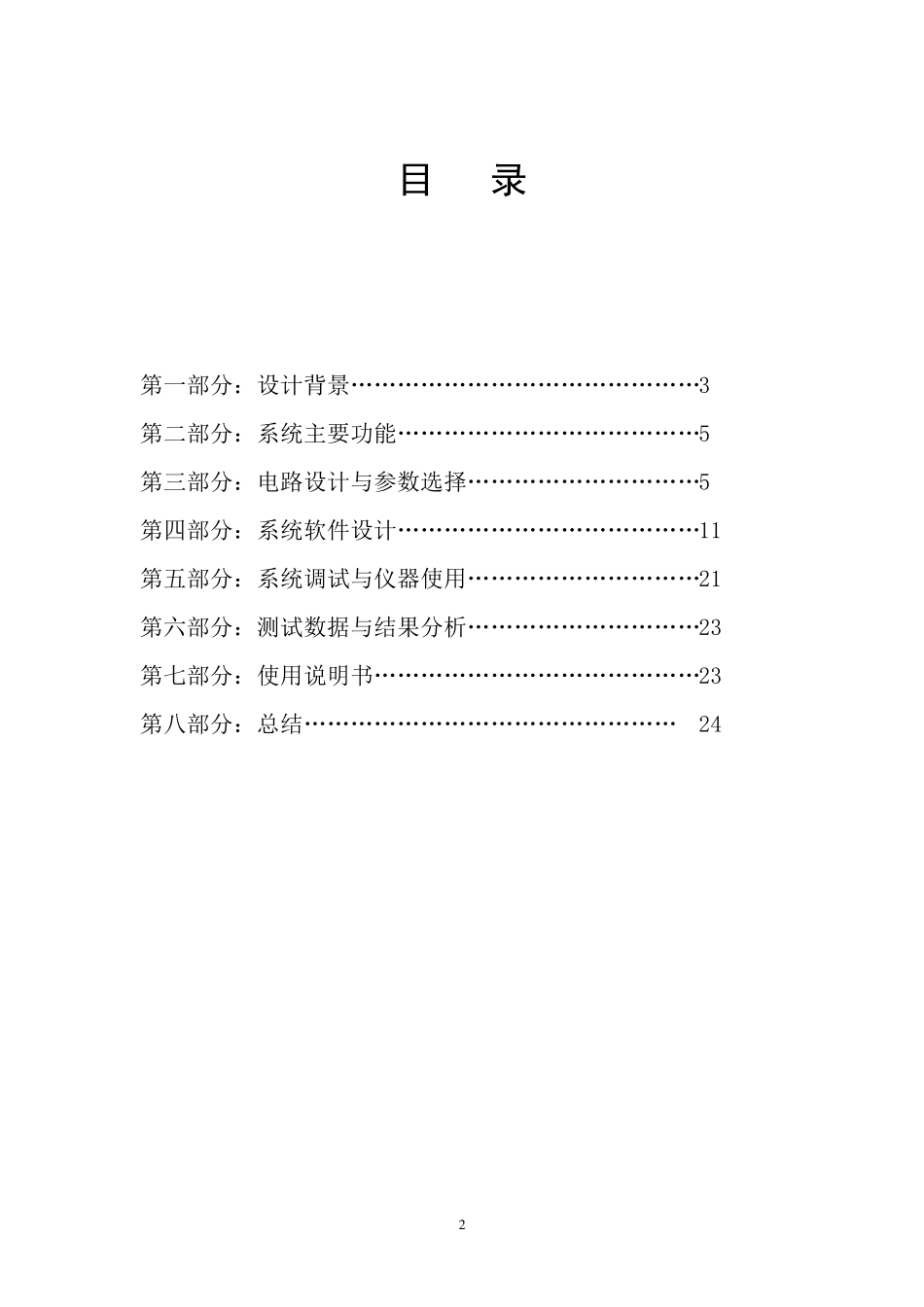

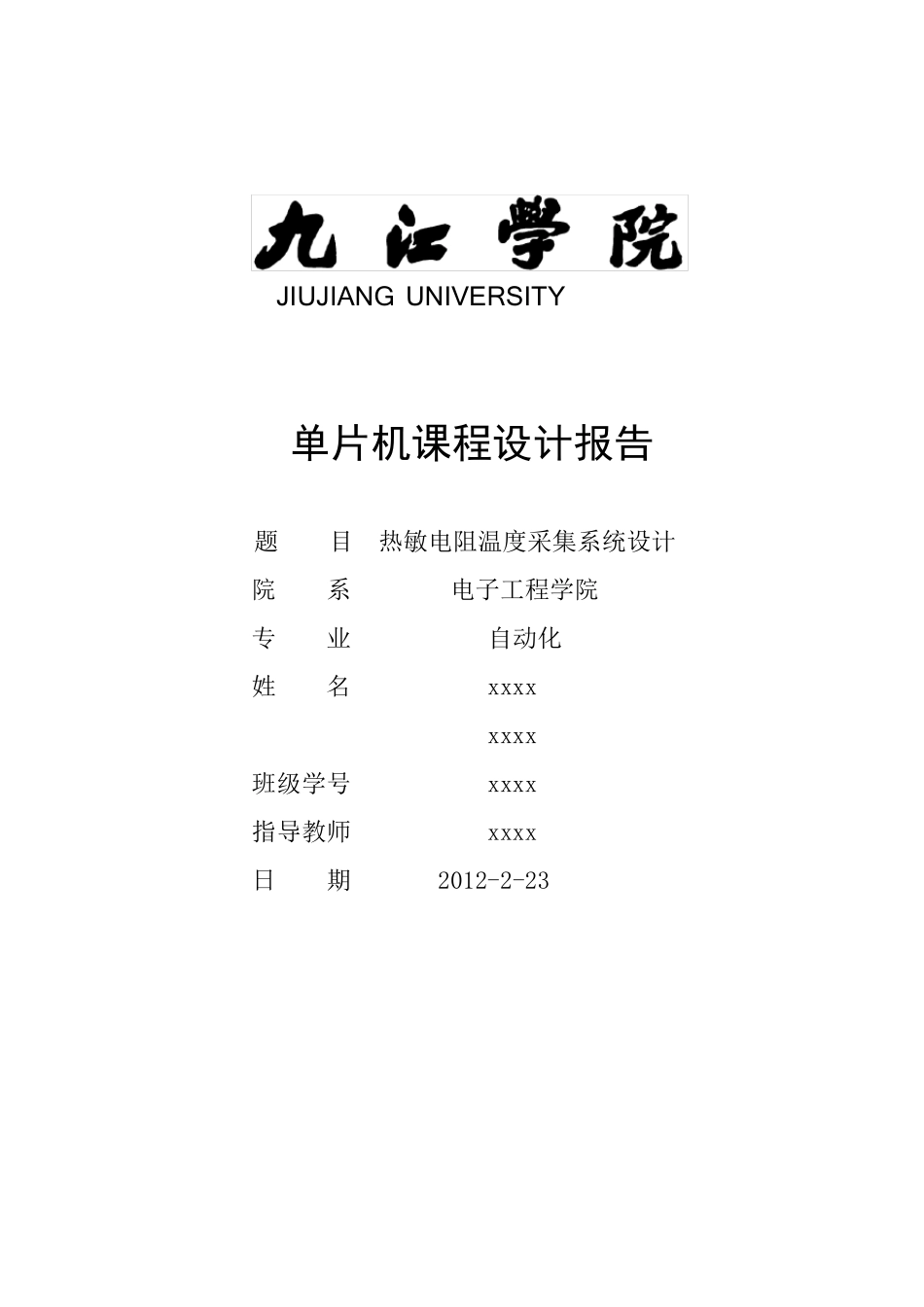

JIUJIANG UNIVERSITY 单片机课程设计报告 题 目 热敏电阻温度采集系统设计 院 系 电子工程学院 专 业 自动化 姓 名 xxxx xxxx 班级学号 xxxx 指导教师 xxxx 日 期 2012-2-23 2 目 录 第一部分：设计背景………………………………………3 第二部分：系统主要功能…………………………………5 第三部分：电路设计与参数选择…………………………5 第四部分：系统软件设计…………………………………11 第五部分：系统调试与仪器使用…………………………21 第六部分：测试数据与结果分析…………………………23 第七部分：使用说明书……………………………………23 第八部分：总结………………………………………… 24 3 热敏电阻温度采集系统设计 摘要 温度在人类的生活中扮演着极其重要的角色,在冶金、钢铁、石化、水泥、玻璃、医药等行业温度的测量及为重要。本次课程设计采用单片机了 STC12C5A60S2 和 10K NTC 热敏电阻为核心器件来设计热敏电阻测温系统。通过 NTC 热敏电阻对外界温度信号进行采集，由于热敏电阻的阻值随外界温度变化而变化，再通过测量电路把阻值的变化转换为电压的变化，利用 STC12C5A60S2单片机的集成 AD 把采集到的模拟电压信号转换为数字信号，利用单片机对数字信号进行处理后就可以得到相应的温度值，从而完成了对温度的测量。 该系统采用了 STC12C5A60S2 单片机、NTC 热敏电阻、共阴极数码管显示、电容、排阻、晶振、电阻等元器件。 关键字：STC12C5A60S2 单片机、热敏电阻、测温系统 第一部分 设计背景 在人类的生活环境中，温度扮演着极其重要的角色。无论你生活在哪里，从事什么工作，无时无刻不在与温度打着交道。自18世纪工业革命以来，工业发展对是否能掌握温度有着绝对的联系。在冶金、钢铁、石化、水泥、玻璃、医药等等行业，可以说几乎80%的工业部 4 门都不得不考虑着温度的因素。温度对于工业如此重要，由此推进了温度传感器的发展。进入21世纪后，温度传感器正朝着高精度、多功能、总线标准化、高可靠性及安全性、开发虚拟传感器和网络传感器、研制单片测温系统等高科技的方向迅速发展。 在工农业生产中，温度检测及其控制占有举足轻重的地位，随着现代信息技术的飞速发展和传统工业改造的逐步实现 ，能够独立工作的温度检测和显示系统已经应用于诸多领域。要达到较高的测量精度需要很好的解决引线误差补偿问题、多点测量切换误差问题和放大电...
