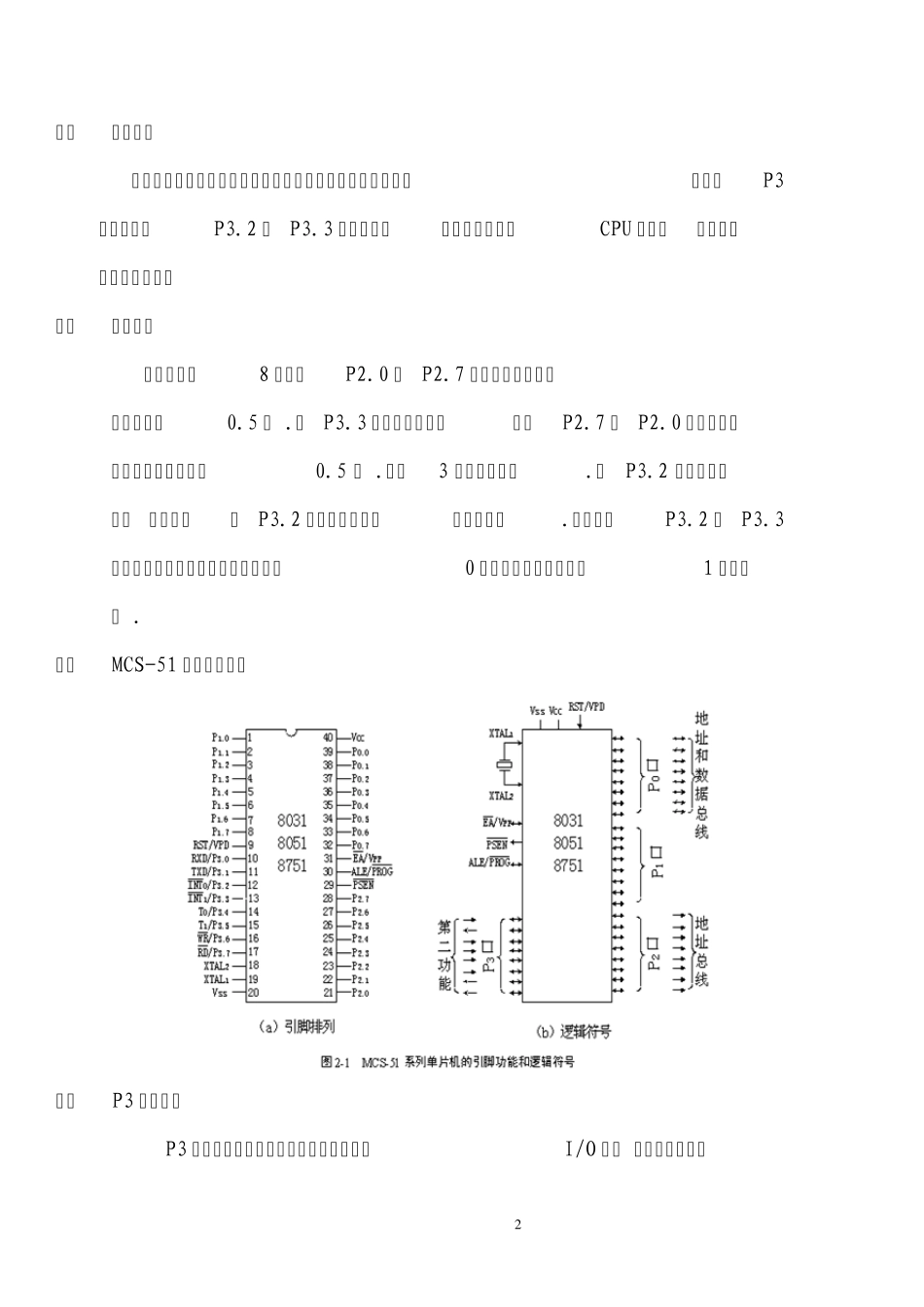

1 单片机课程设计报告 设计题目：外部中断控制流水灯变化 姓名 2 一． 设计目的 通过学习单片机工作原理和各种工作方式及各管脚的功能，想通过P3口的俩管脚P3.2 和 P3.3 第二功能，即外部中断来使CPU 响应，达到控制流水灯的目的。 二． 设计要求 主程序实现8 个灯从P2.0 到 P2.7 依次亮灭，灯与灯 之间间歇约0.5 秒 .当 P3.3 口是低电平时，灯从P2.7 到 P2.0 依次亮灭，灯与灯之之间间歇约0.5 秒 .循环3 次返回主程序.当P3.2 口是低电平时， 灯全灭，当 P3.2 口是高电平时，返回主程序.当同时使P3.2 和 P3.3为低电平时，灯全灭，因为外部中断0 的优先级高于外部中断1 的优先级 . 三． MCS-51 的硬件结构： 四． P3 口的状态 P3 口是双功能口，默认为第一功能（通用I/O 口） ，通过编程可设 3 置第二功能。 五． 中断传送方式： 中断方式则是在外设为数据传送做好准备之后，就向CPU 发出中断请求信号（相当于通知CPU）。 CPU 接收到中断请求信号之后立即作出响应，暂停正在执行的原程序（主程序），而转去外设的数据输入输出服务，待服务完之后，程序返回。CPU 再继续执行被中断的原程序。 六． 外部中断 外部中断是指从单片机外部引脚输入请求信号。输入/输出的中断请求、实时事件的中断请求、掉电和设备故障的中断请求都可以作为外部中断源，从引脚INT0、 INT1 输入。 外部中断请求、有两种触发方式：电平触发及跳变（边沿）触发。这两种触发方式可以通过对特殊功能寄存器TCON 编程来选择。 七． 电路原理逻辑图如下： 4 P3.3 P3.2 灯亮情况 0 0 全灭 0 1 全灭 1 0 从 P2.0 到 P2.7 依次亮灭 1 1 从 P2.7 到 P2.0 依次亮灭 八． 实验硬件电路图如下 5 九．程序流程图如下 十．程序清单 ORG 0000H AJMP START ORG 0003H AJMP SER ORG 0013H AJMP SER1 ORG 0030H START: MOV IE,#85H ；外部中断0 和 1 都开 程序初始化开始 主程序 全灭 P3.3=0 P32.=0 P3.3=0 P3.2=0 从P2.0 到P2.7 依次亮灭一直循环 P3.3=1 P3.2=1 从P2.7 到P2.0灯依次亮灭并循环三次 P3.3=0 P3.2=1 返回 6 MOV IP,#01H ；外部中断0 级优先高 MOV TCON,#00H ；低电平出发 MAIN: MOV A,#0FEH ； P2.0 口亮 MOV P2,A ACALL TIMO ；延时 RL A ；循环左移 SJMP RES SER1: MOV R2,#18H ；循环3 次 MOV A,#0EFH...
