单相5(60)A电流互感器生产工艺文件20111226

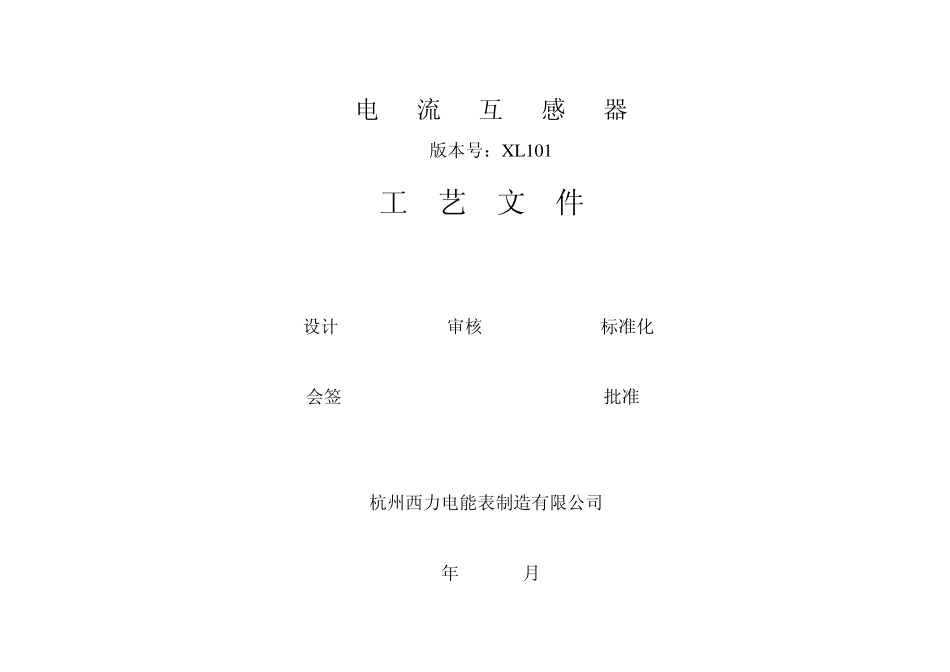

单相5(60)A电流互感器生产工艺文件20111226_第1页
1/18

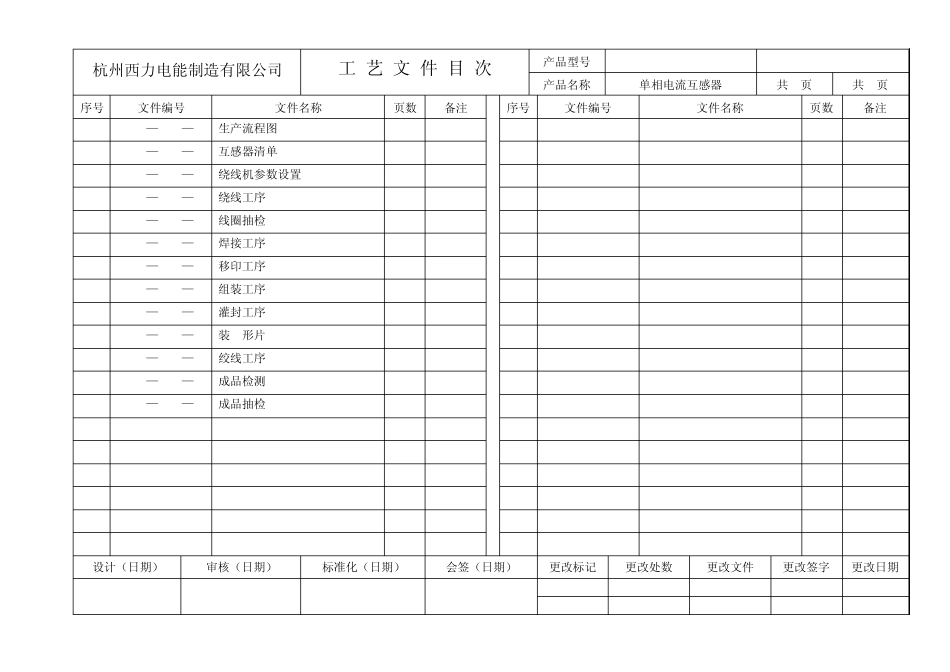

单相5(60)A电流互感器生产工艺文件20111226_第2页
2/18

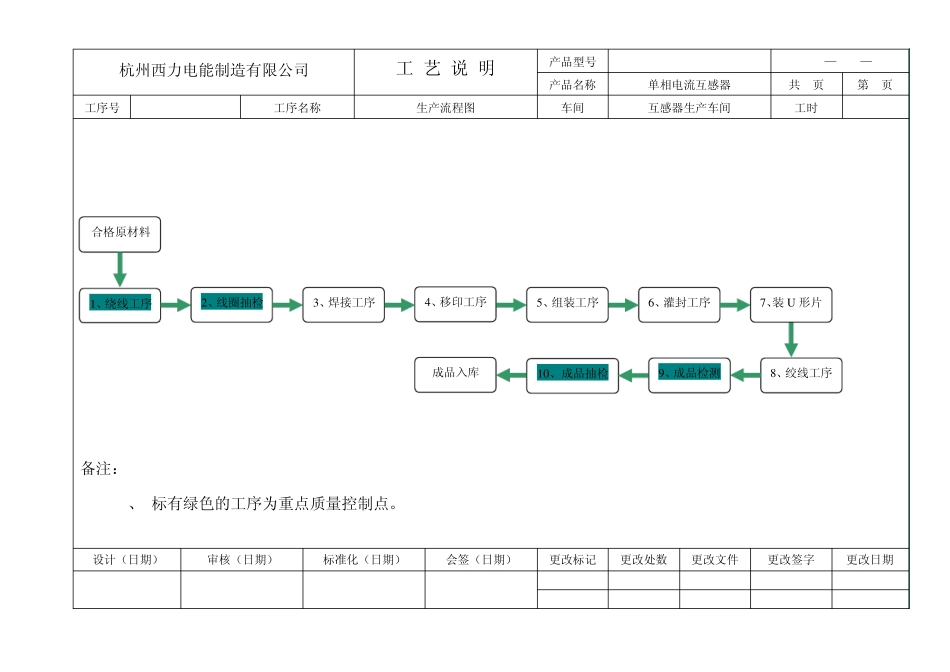

单相5(60)A电流互感器生产工艺文件20111226_第3页
3/18
电 流 互 感 器 版本号:XL101 工 艺 文 件 设计 审核 标准化 会签 批准 杭州西力电能表制造有限公司 年 月 杭州西力电能制造有限公司 工 艺 文 件 目 次 产品型号 XL-CT XL101-0100-01 产品名称 单相电流互感器 共1页 共1页 序号 文件编号 文件名称 页数 备注 序号 文件编号 文件名称 页数 备注 1 XL101—2100—01 生产流程图 1 20 2 XL101—4900—01 互感器清单 1 21 3 XL101—4900—02 绕线机参数设置 1 22 4 XL101—3200—01 绕线工序 3 23 5 XL101—3200—02 线圈抽检 1 24 6 XL101—3200—03 焊接工序 2 25 7 XL101—3200—04 移印工序 1 26 8 XL101—3200—05 组装工序 1 27 9 XL101—3200—06 灌封工序 1 28 10 XL101—3200—07 装 U形片 1 29 11 XL101—3200—08 绞线工序 1 30 12 XL101—3200—09 成品检测 1 31 13 XL101—3200—10 成品抽检 1 32 14 33 15 34 16 35 17 36 18 37 19 38 设计(日期) 审核(日期) 标准化(日期) 会签(日期) 更改标记 更改处数 更改文件 更改签字 更改日期 杭州西力电能制造有限公司 工 艺 说 明 产品型号 XL-CT XL101—2100—01 产品名称 单相电流互感器 共 1页 第 1页 工序号 工序名称 生产流程图 车间 互感器生产车间 工时 备注: 1、 标有绿色的工序为重点质量控制点。 设计(日期) 审核(日期) 标准化(日期) 会签(日期) 更改标记 更改处数 更改文件 更改签字 更改日期 合格原材料 1、绕线工序 3、焊接工序 5、组装工序 2、线圈抽检 6、灌封工序 8、绞线工序 4、移印工序 9、成品检测 10、成品抽检 成品入库 7、装 U 形片 杭州西力电能制造有限公司 工 艺 说 明 产品型号 XL-CT XL101—4900—01 产品名称 单相电流互感器 共 1页 第 1页 工序号 工序名称 互感器清单 车间 互感器生产车间 工时 序号 名称 铁芯规格 漆包线和匝数 二次导线0.12平方 一次连接片 外壳/副壳 Φ 1.5套管 环氧树脂 1 单相5(60)A/2.5mA 10Ω Φ 14*Φ20*5 Φ 0.13 1000(3克) 135mm红、白各一根 U形连接片 自产 2cm 3克 XXXXXX XXXXXX 设计(日期) 审核(日期) 标准化(日期) 会签(日期) 更改标记 更改处数 更改文件 更改签字 更改日期 杭州西力电能制造有限公司...
