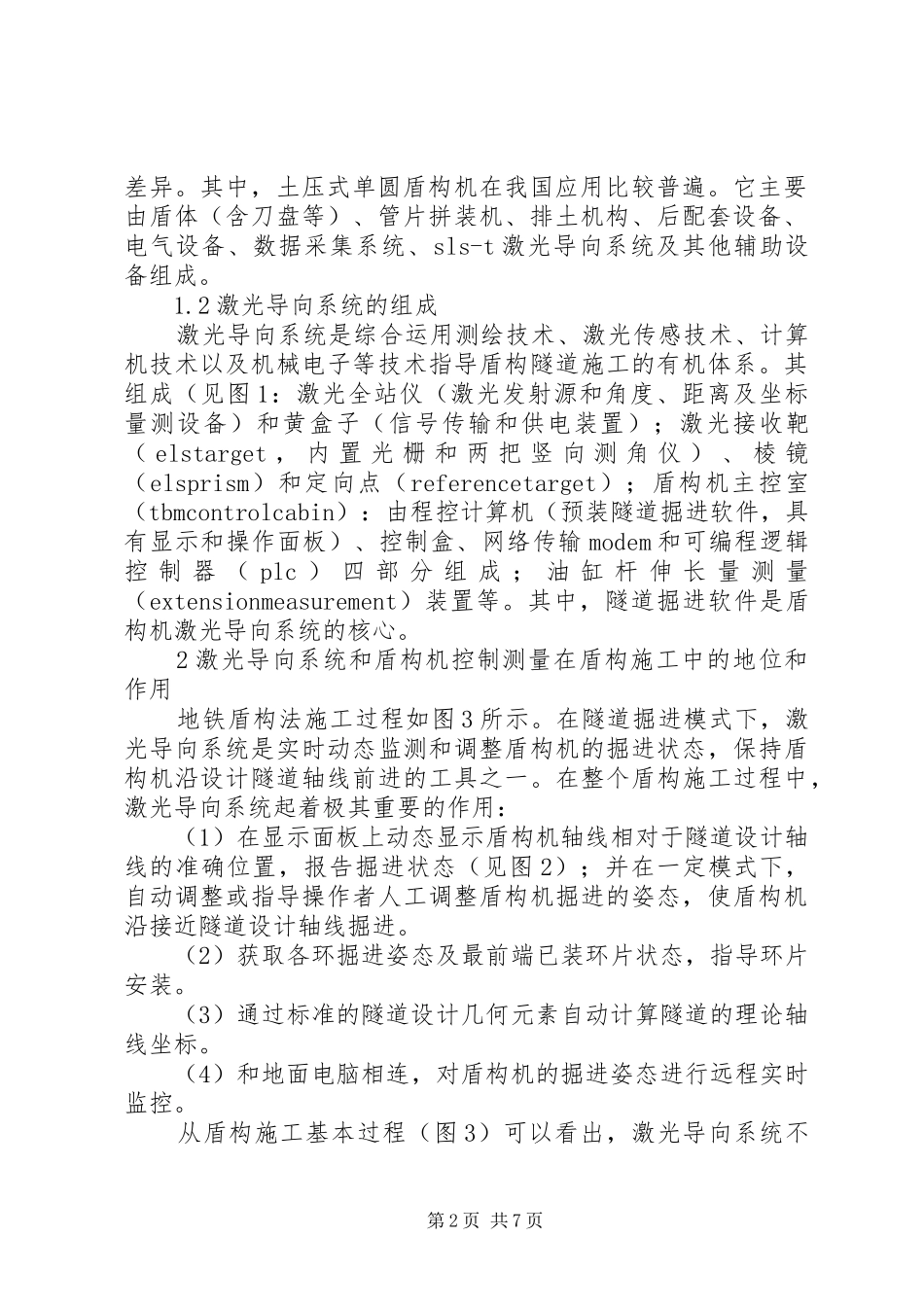

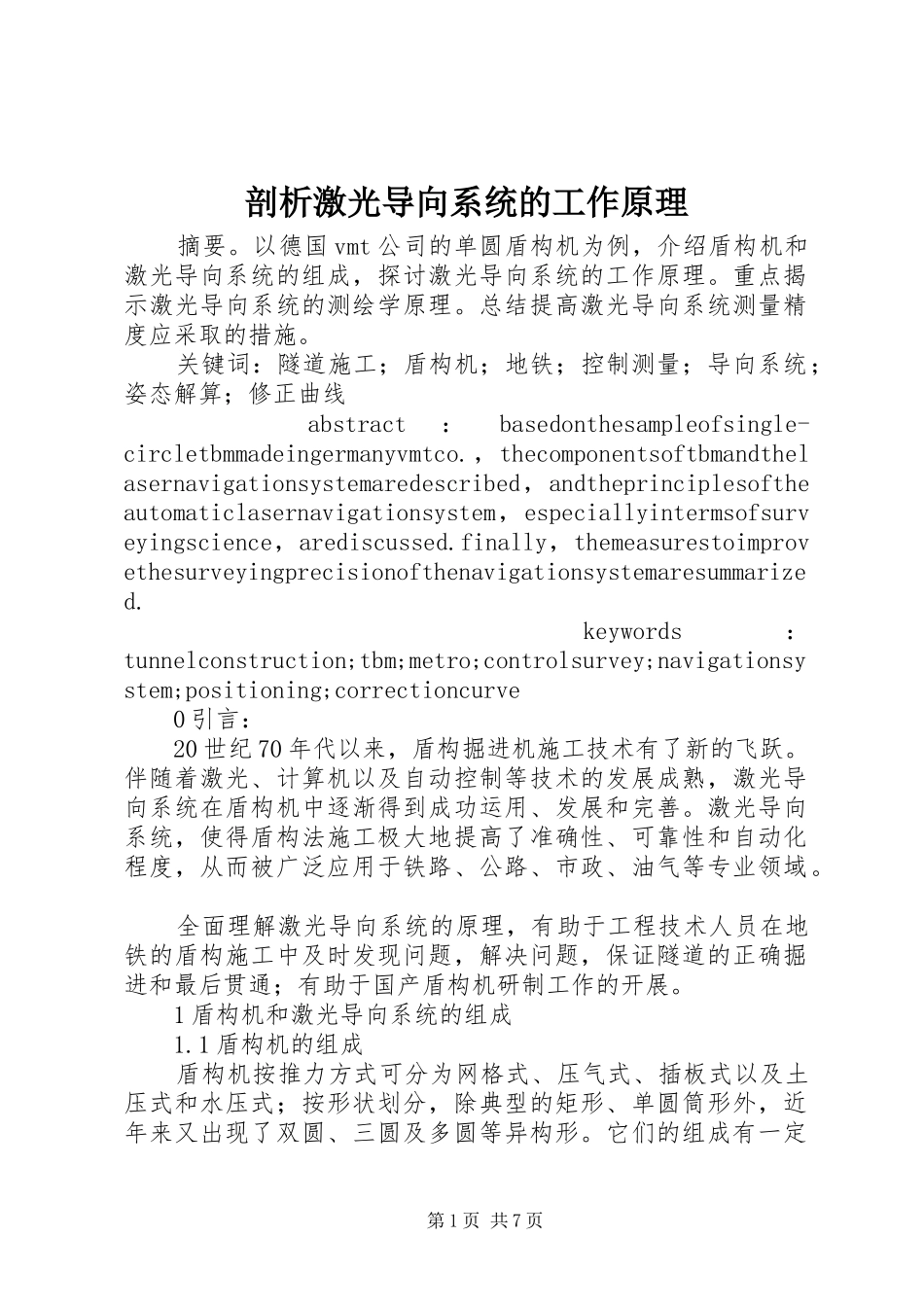

剖析激光导向系统的工作原理摘要。以德国vmt公司的单圆盾构机为例，介绍盾构机和激光导向系统的组成，探讨激光导向系统的工作原理。重点揭示激光导向系统的测绘学原理。总结提高激光导向系统测量精度应采取的措施。关键词：隧道施工；盾构机；地铁；控制测量；导向系统；姿态解算；修正曲线abstract：basedonthesampleofsingle-circletbmmadeingermanyvmtco.，thecomponentsoftbmandthelasernavigationsystemaredescribed，andtheprinciplesoftheautomaticlasernavigationsystem，especiallyintermsofsurveyingscience，arediscussed.finally，themeasurestoimprovethesurveyingprecisionofthenavigationsystemaresummarized.keywords：tunnelconstruction;tbm;metro;controlsurvey;navigationsystem;positioning;correctioncurve0引言：20世纪70年代以来，盾构掘进机施工技术有了新的飞跃。伴随着激光、计算机以及自动控制等技术的发展成熟，激光导向系统在盾构机中逐渐得到成功运用、发展和完善。激光导向系统，使得盾构法施工极大地提高了准确性、可靠性和自动化程度，从而被广泛应用于铁路、公路、市政、油气等专业领域。全面理解激光导向系统的原理，有助于工程技术人员在地铁的盾构施工中及时发现问题，解决问题，保证隧道的正确掘进和最后贯通；有助于国产盾构机研制工作的开展。1盾构机和激光导向系统的组成1.1盾构机的组成盾构机按推力方式可分为网格式、压气式、插板式以及土压式和水压式；按形状划分，除典型的矩形、单圆筒形外，近年来又出现了双圆、三圆及多圆等异构形。它们的组成有一定第1页共7页差异。其中，土压式单圆盾构机在我国应用比较普遍。它主要由盾体（含刀盘等）、管片拼装机、排土机构、后配套设备、电气设备、数据采集系统、sls-t激光导向系统及其他辅助设备组成。1.2激光导向系统的组成激光导向系统是综合运用测绘技术、激光传感技术、计算机技术以及机械电子等技术指导盾构隧道施工的有机体系。其组成（见图1：激光全站仪（激光发射源和角度、距离及坐标量测设备）和黄盒子（信号传输和供电装置）；激光接收靶（elstarget，内置光栅和两把竖向测角仪）、棱镜（elsprism）和定向点（referencetarget）；盾构机主控室（tbmcontrolcabin）：由程控计算机（预装隧道掘进软件，具有显示和操作面板）、控制盒、网络传输modem和可编程逻辑控制器（plc）四部分组成；油缸杆伸长量测量（extensionmeasurement）装置等。其中，隧道掘进软件是盾构机激光导向系统的核心。2激光导向系统和盾构机控制测量在盾构施工中的地位和作用地铁盾构法施工过程如图3所示。在隧道掘进模式下，激光导向系统是实时动态监测和调整盾构机的掘进状态，保持盾构机沿设计隧道轴线前进的工具之一。在整个盾构施工过程中，激光导向系统起着极其重要的作用：（1）在显示面板上动态显示盾构机轴线相对于隧道设计轴线的准确位置，报告掘进状态（见图2）；并在一定模式下，自动调整或指导操作者人工调整盾构机掘进的姿态，使盾构机沿接近隧道设计轴线掘进。（2）获取各环掘进姿态及最前端已装环片状态，指导环片安装。（3）通过标准的隧道设计几何元素自动计算隧道的理论轴线坐标。（4）和地面电脑相连，对盾构机的掘进姿态进行远程实时监控。从盾构施工基本过程（图3）可以看出，激光导向系统不第2页共7页能够独立完成导向任务，在盾构机始发、该系统启用之前，还需要做一些辅助工作：首先，激光全站仪首次设站点及其定向点坐标，需用人工测定。其次必须使用人工测量的方法，对盾构机姿态初值进行精确测定，以便于对激光导向系统中有关初始参数（如激光标靶上棱镜的坐标，内部的光栅初始位置及两竖角测量仪初值等）进行配置。盾构机姿态是指盾构机前端刀盘中心（以下简称“刀头”）三维坐标和盾构机筒体中心轴线在三个相互垂直平面内的转角等参数。盾构机姿态除了可以通过人工测量、单独解算方式获得外，还可以由导向系统实时、自动地获取。用人工测量方式获得盾构机姿态的过程，被称作“盾构机控制测量”。盾构机控制测量的另一个作用是：在盾构机掘进过程的间隙，对激光导向系统采集的...
