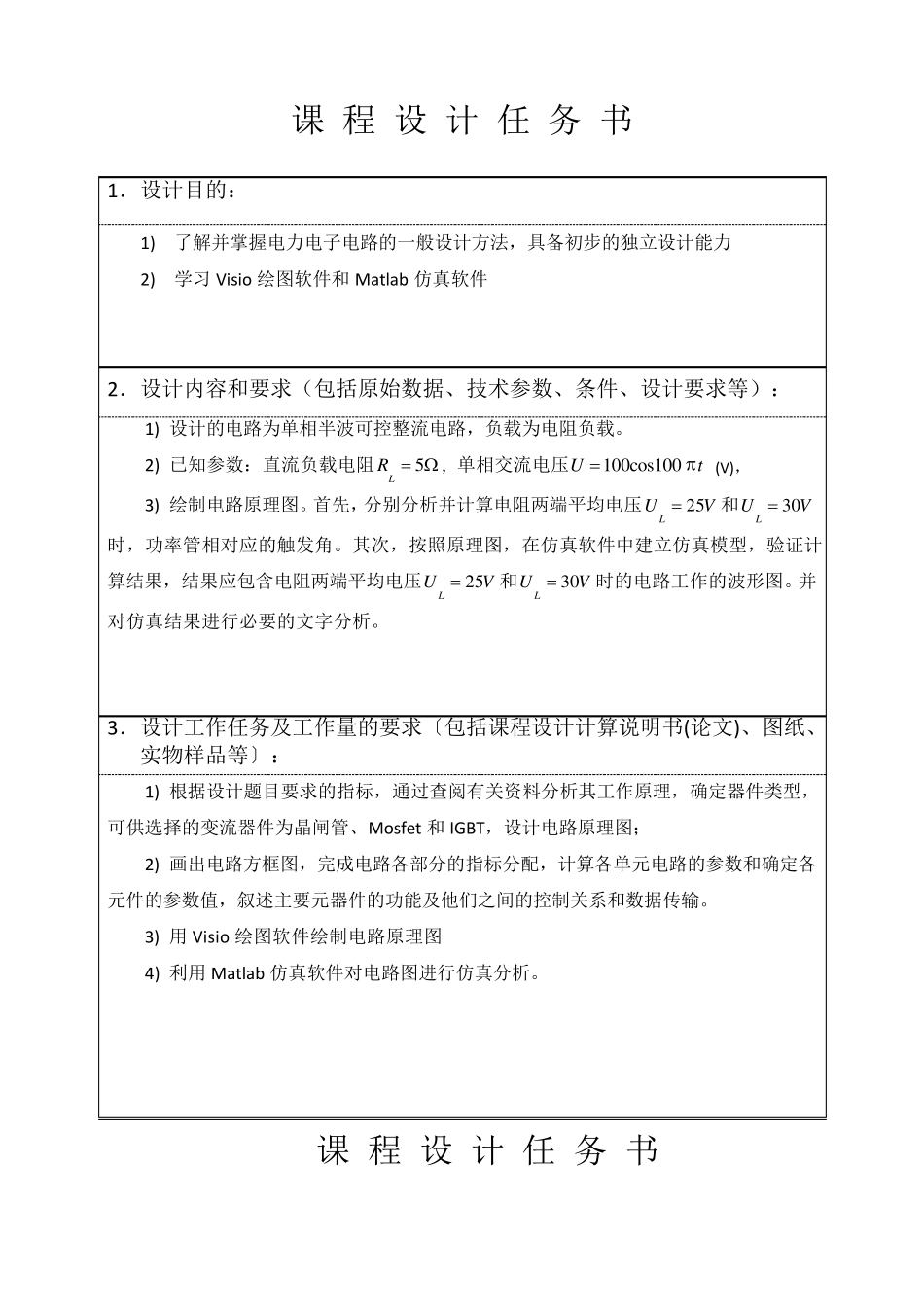

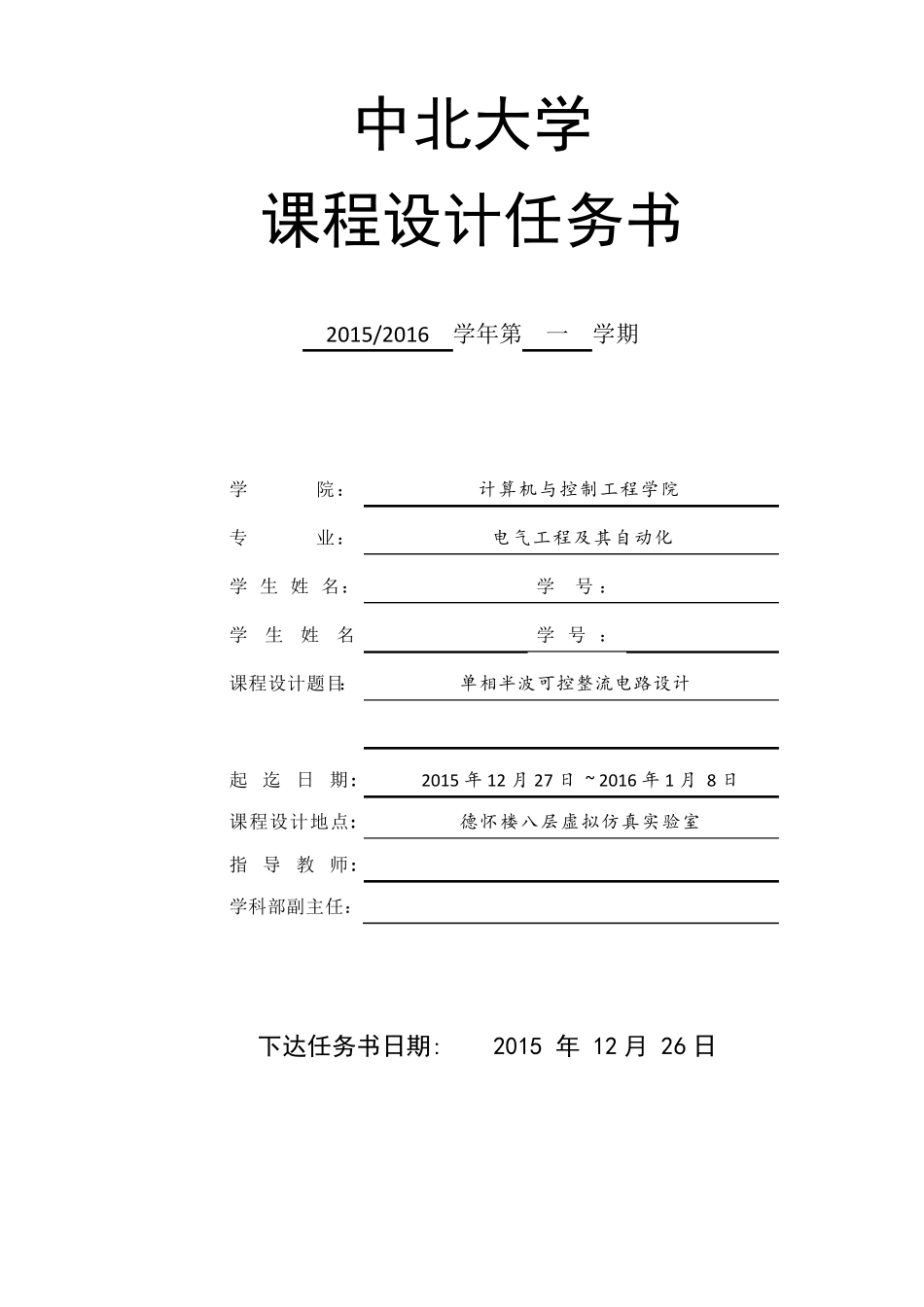

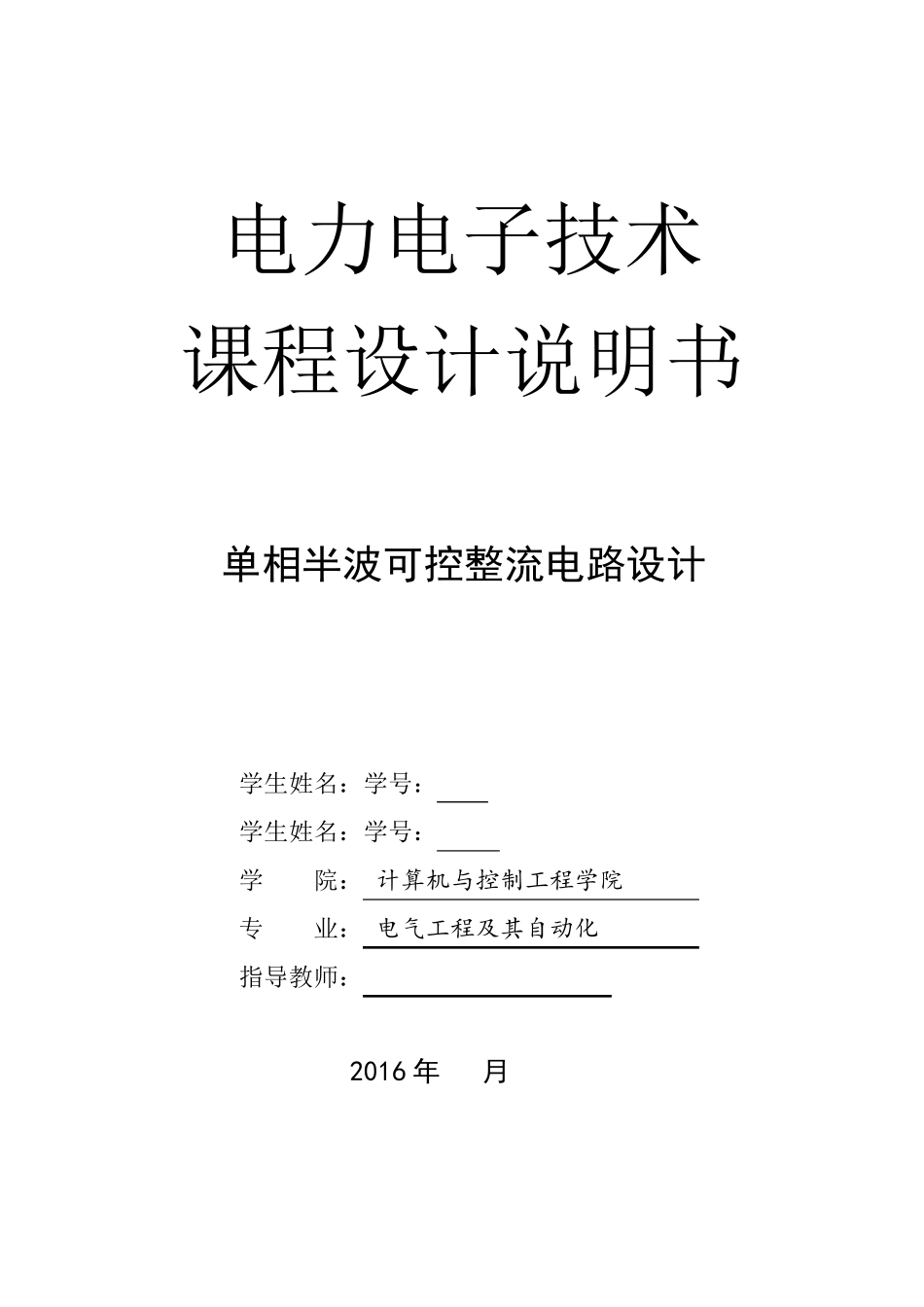

电力电子技术 课程设计说明书 单相半波可控整流电路设计 学生姓名：学号： 学生姓名：学号： 学 院： 计算机与控制工程学院 专 业： 电气工程及其自动化 指导教师： 2016 年 月 中北大学 课程设计任务书 2015/2016 学年第 一 学期 学 院： 计算机与控制工程学院 专 业： 电气工程及其自动化 学 生 姓 名： 学 号 ： 学生姓名 学号 ： 课程设计题目： 单相半波可控整流电路设计 起 迄 日 期: 2015 年 12 月 27 日 ~ 2016 年 1 月 8 日 课程设计地点: 德怀楼八层虚拟仿真实验室 指 导 教 师: 学科部副主任： 下达任务书日期: 2015 年 12 月 26 日 课 程 设 计 任 务 书 1．设计目的： 1) 了解并掌握电力电子电路的一般设计方法，具备初步的独立设计能力 2) 学习Visio 绘图软件和Matlab 仿真软件 2．设计内容和要求（包括原始数据、技术参数、条件、设计要求等）： 1) 设计的电路为单相半波可控整流电路，负载为电阻负载。 2) 已知参数：直流负载电阻5LR ，单相交流电压100cos100Ut (V)， 3) 绘制电路原理图。首先，分别分析并计算电阻两端平均电压25LUV和30LUV时，功率管相对应的触发角。其次，按照原理图，在仿真软件中建立仿真模型，验证计算结果，结果应包含电阻两端平均电压25LUV和30LUV时的电路工作的波形图。并对仿真结果进行必要的文字分析。 3．设计工作任务及工作量的要求〔包括课程设计计算说明书(论文)、图纸、实物样品等〕： 1) 根据设计题目要求的指标，通过查阅有关资料分析其工作原理，确定器件类型，可供选择的变流器件为晶闸管、Mosfet 和IGBT，设计电路原理图； 2) 画出电路方框图，完成电路各 部 分的指标分配 ，计算各 单元 电路的参数和确定各元 件的参数值 ，叙 述 主 要元 器件的功能及他 们 之 间 的控制关系 和数据传 输 。 3) 用 Visio 绘图软件绘制电路原理图 4) 利 用 Matlab 仿真软件对电路图进行仿真分析。 课 程 设 计 任 务 书 4．主要参考文献： [1] 王兆安.电力电子技术.机械工业出版社.2008 [2] 刘志刚.电力电子学.清华大学出版社.2009 [3] 石 玉.电力电子技术例题与电路设计指导.机械工业出版社.2003 [4] 张兴，张崇巍.PWM 整流器及其控制[M].北京：机械工业出版社，2012 5．设计成果形式及要求： 1) 电路原理图 2) Matlab 仿真电路...
