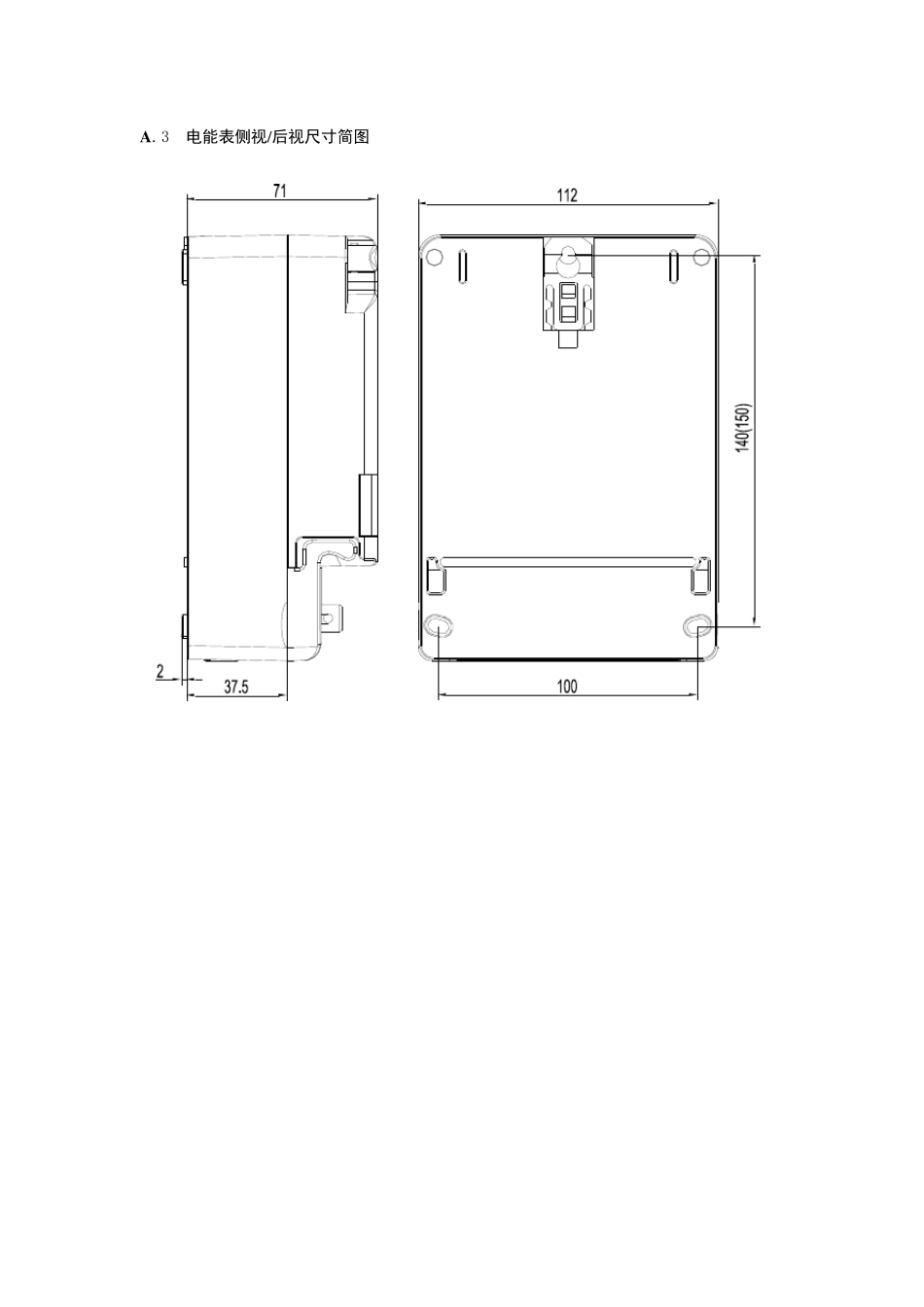

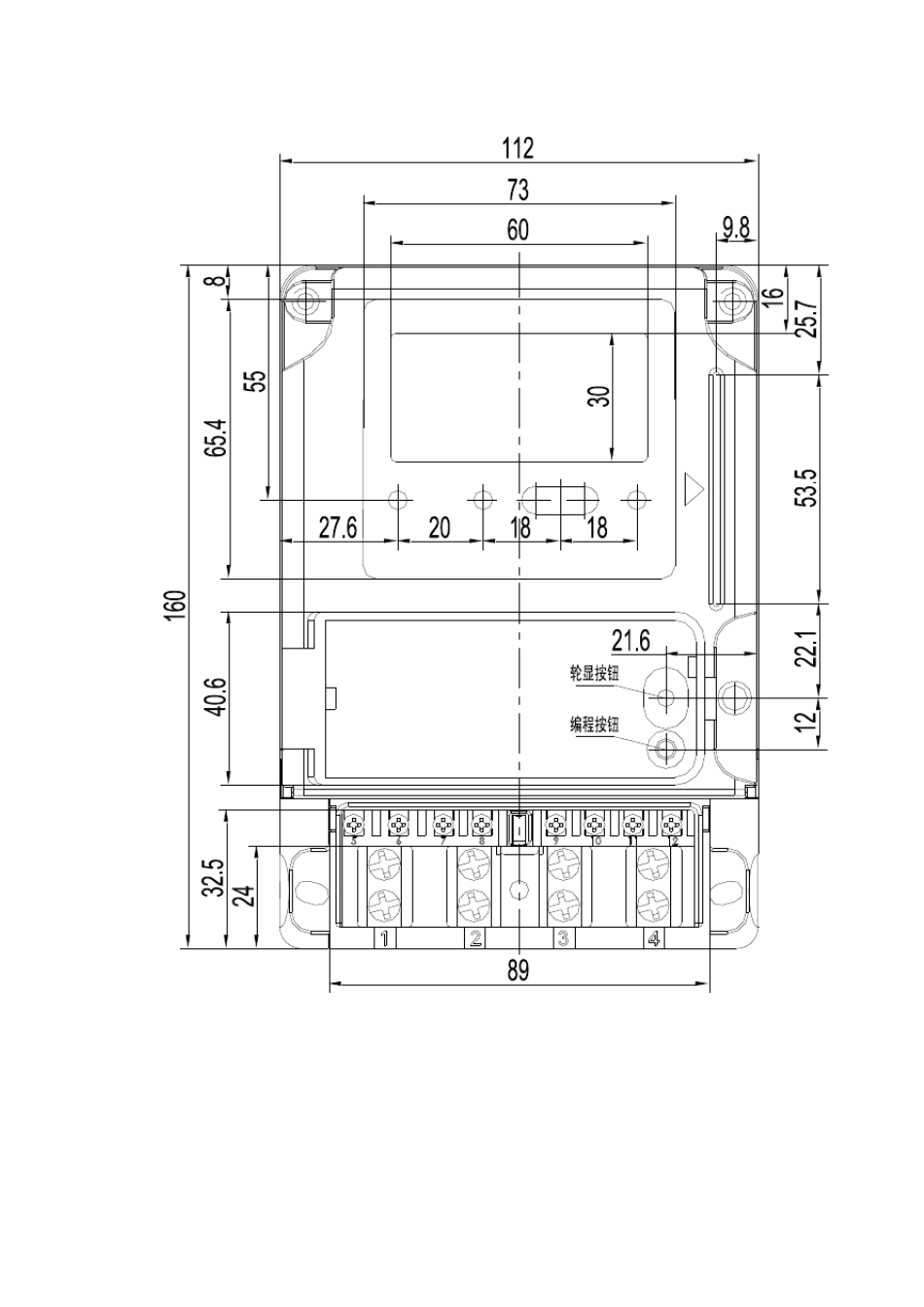

本结构及尺寸适用CPU 卡式和射频卡式的2 级单相本地费控智能电能表（CPU 卡、射频卡通过电能表型号进行区分标识）；本结构的外观、开盖尺寸、侧视/后视图尺寸、接线芯尺寸、接线端子等简图参见 A.1～A.5，接线端子定义参见表A-1、表A-2。图中未单独注出公差的尺寸的允许公差遵照 GB/T 1804-2000 的要求执行（以下同）。 A.1 电能表外观简图 脉冲红 外报警跳闸2国家电网制 造 厂 商 名 称R2009年XXXXXX型单相本地费控智能电能表 A.2 电能表开盖尺寸简图 A.3 电能表侧视/后视尺寸简图 A .4 电能表接线芯尺寸简图 电流60A及以下电流60A以上互感器接入式电流端子接线孔外口采用倒角 A .5 电能表端子接线图 直接接入式 表A-1 直接接入式电能表接线端子定义 1 相线接线端子 7 脉冲接线端子 2 相线接线端子 8 脉冲接线端子 3 零线接线端子 9 多功能输出口接线端子 4 零线接线端子 10 多功能输出口接线端子 5 跳闸控制端子 11 485-A 接线端子 6 跳闸控制端子 12 485-B 接线端子 1相线入零线入234相线出零线出 经互感器接入式 表A-2 经互感器接入式电能表接线端子定义 1 电流接线端子 7 脉冲接线端子 2 电流接线端子 8 脉冲接线端子 3 相线接线端子 9 多功能输出口接线端子 4 零线接线端子 10 多功能输出口接线端子 5 跳闸控制端子 11 485-A 接线端子 6 跳闸控制端子 12 485-B 接线端子 附 录 B 单相本地费控智能电能表（载波）尺寸图 本结构及尺寸适用于CPU 卡式和射频卡式2 级本地费控智能电能表（载波），其中CPU卡、射频卡通过电能表型号进行区分，电能表载波模块外置。本结构的外观、开盖尺寸、侧视/后视图尺寸、接线芯尺寸、接线端子等简图参见图 B.1～B.5，接线端子的定义参见表B-1、表B-2；载波通信模块结构要求见附录 E。 B .1 电能表外观简图 脉冲红 外报警跳闸2国家电网制 造 厂 商 名 称R2009年RXDTXDXXXXXX型单相本地费控智能电能表(载波) B .2 电能表开盖尺寸简图 注：图中未插入载波模块 B.3 电能表侧视/后视尺寸简图 B .4 电能表接线芯尺寸简图 电流60A及以下电流60A以上互感器接入式电流端子接线孔外口采用倒角 B .5 电能表端子接线图 直接接入式 表B-1 直接接入式电能表接线端子定义 1 相线接线端子 7 脉冲接线端子 2 相线接线端子 8 脉冲接线端子 3 零线接线端子 9 多功能输出口接线端子 4 零...
