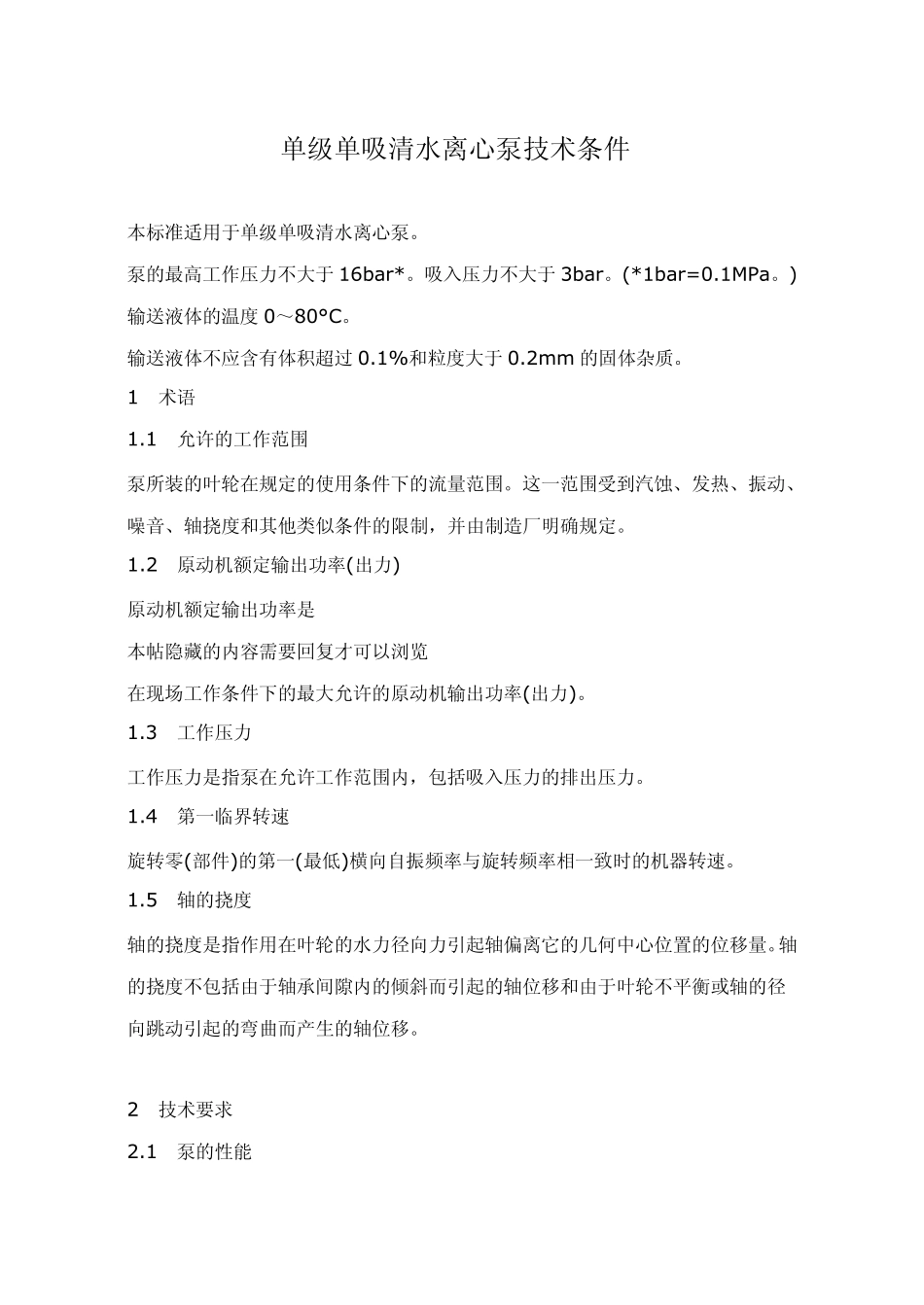

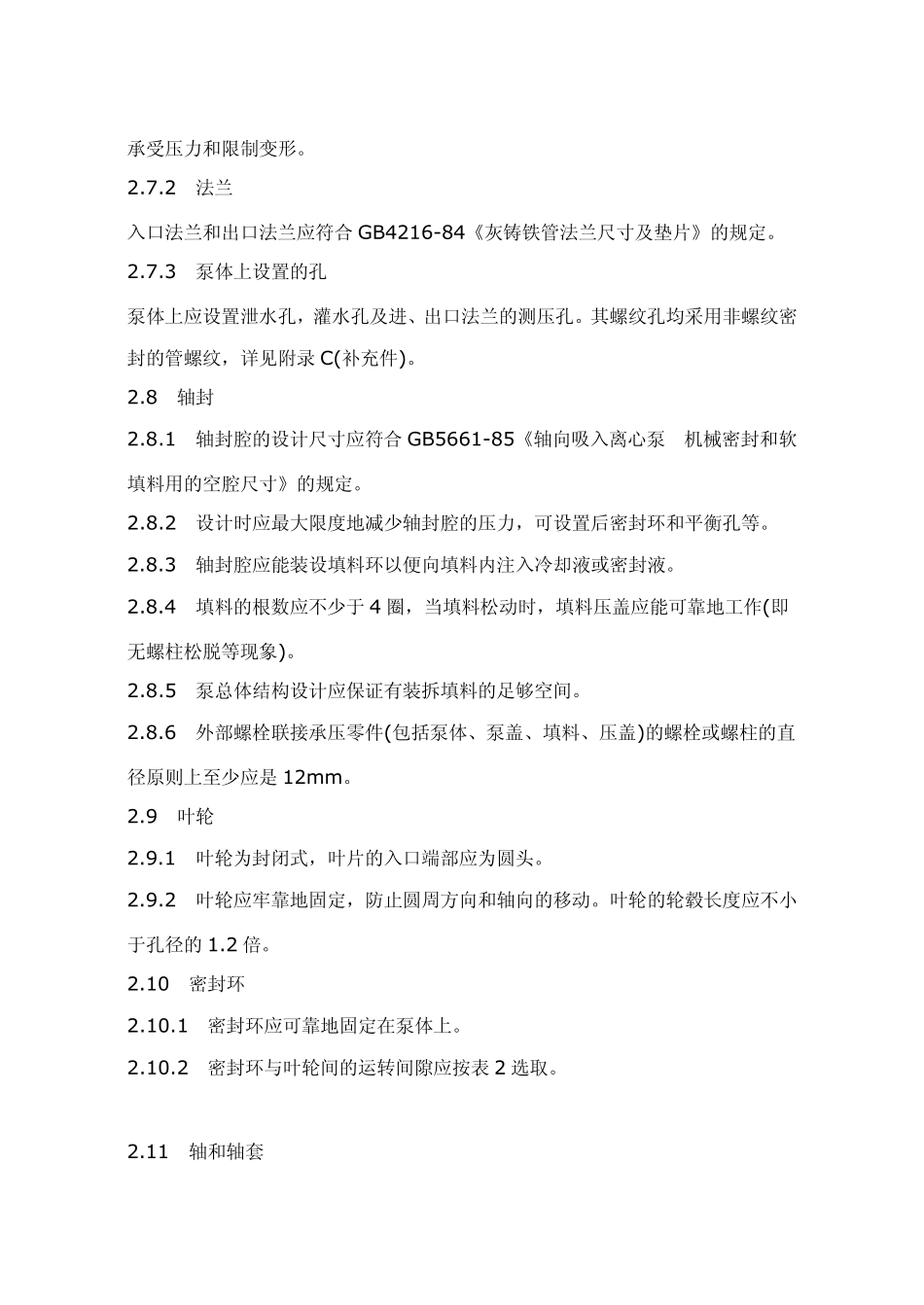

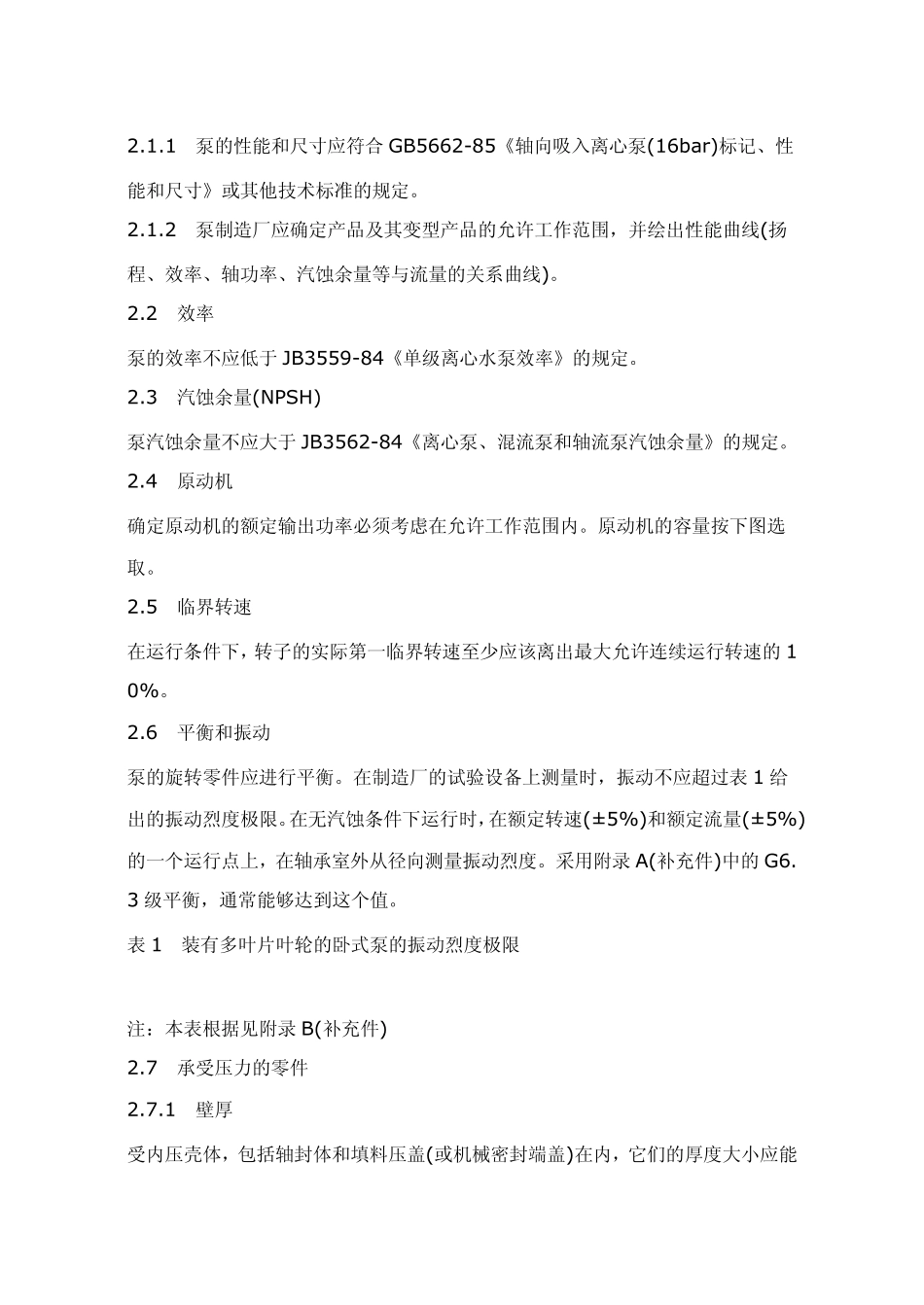

单级单吸清水离心泵技术条件 本标准适用于单级单吸清水离心泵。 泵的最高工作压力不大于16bar*。吸入压力不大于3bar。(*1bar=0.1MPa。) 输送液体的温度0～80°C。 输送液体不应含有体积超过0.1%和粒度大于0.2mm 的固体杂质。 1 术语 1.1 允许的工作范围 泵所装的叶轮在规定的使用条件下的流量范围。这一范围受到汽蚀、发热、振动、噪音、轴挠度和其他类似条件的限制，并由制造厂明确规定。 1.2 原动机额定输出功率(出力) 原动机额定输出功率是 本帖隐藏的内容需要回复才可以浏览 在现场工作条件下的最大允许的原动机输出功率(出力)。 1.3 工作压力 工作压力是指泵在允许工作范围内，包括吸入压力的排出压力。 1.4 第一临界转速 旋转零(部件)的第一(最低)横向自振频率与旋转频率相一致时的机器转速。 1.5 轴的挠度 轴的挠度是指作用在叶轮的水力径向力引起轴偏离它的几何中心位置的位移量。轴的挠度不包括由于轴承间隙内的倾斜而引起的轴位移和由于叶轮不平衡或轴的径向跳动引起的弯曲而产生的轴位移。 2 技术要求 2.1 泵的性能 2.1.1 泵的性能和尺寸应符合GB5662-85《轴向吸入离心泵(16bar)标记、性能和尺寸》或其他技术标准的规定。 2.1.2 泵制造厂应确定产品及其变型产品的允许工作范围，并绘出性能曲线(扬程、效率、轴功率、汽蚀余量等与流量的关系曲线)。 2.2 效率 泵的效率不应低于 JB3559-84《单级离心水泵效率》的规定。 2.3 汽蚀余量(NPSH) 泵汽蚀余量不应大于 JB3562-84《离心泵、混流泵和轴流泵汽蚀余量》的规定。 2.4 原动机 确定原动机的额定输出功率必须考虑在允许工作范围内。原动机的容量按下图选取。 2.5 临界转速 在运行条件下，转子的实际第一临界转速至少应该离出最大允许连续运行转速的10%。 2.6 平衡和振动 泵的旋转零件应进行平衡。在制造厂的试验设备上测量时，振动不应超过表 1 给出的振动烈度极限。在无汽蚀条件下运行时，在额定转速(± 5%)和额定流量(± 5%)的一个运行点上，在轴承室外从径向测量振动烈度。采用附录 A(补充件)中的G6.3 级平衡，通常能够达到这个值。 表 1 装有多叶片叶轮的卧式泵的振动烈度极限 注：本表根据见附录 B(补充件) 2.7 承受压力的零件 2.7.1 壁厚 受内压壳体，包括轴封体和填料压盖(或机械密封端盖)在内，它们的厚度大小应能承受压力和限制变形。 2.7.2 法兰 入口法兰和出口法兰应符合GB4216-84《灰铸铁管法兰尺寸及垫...
