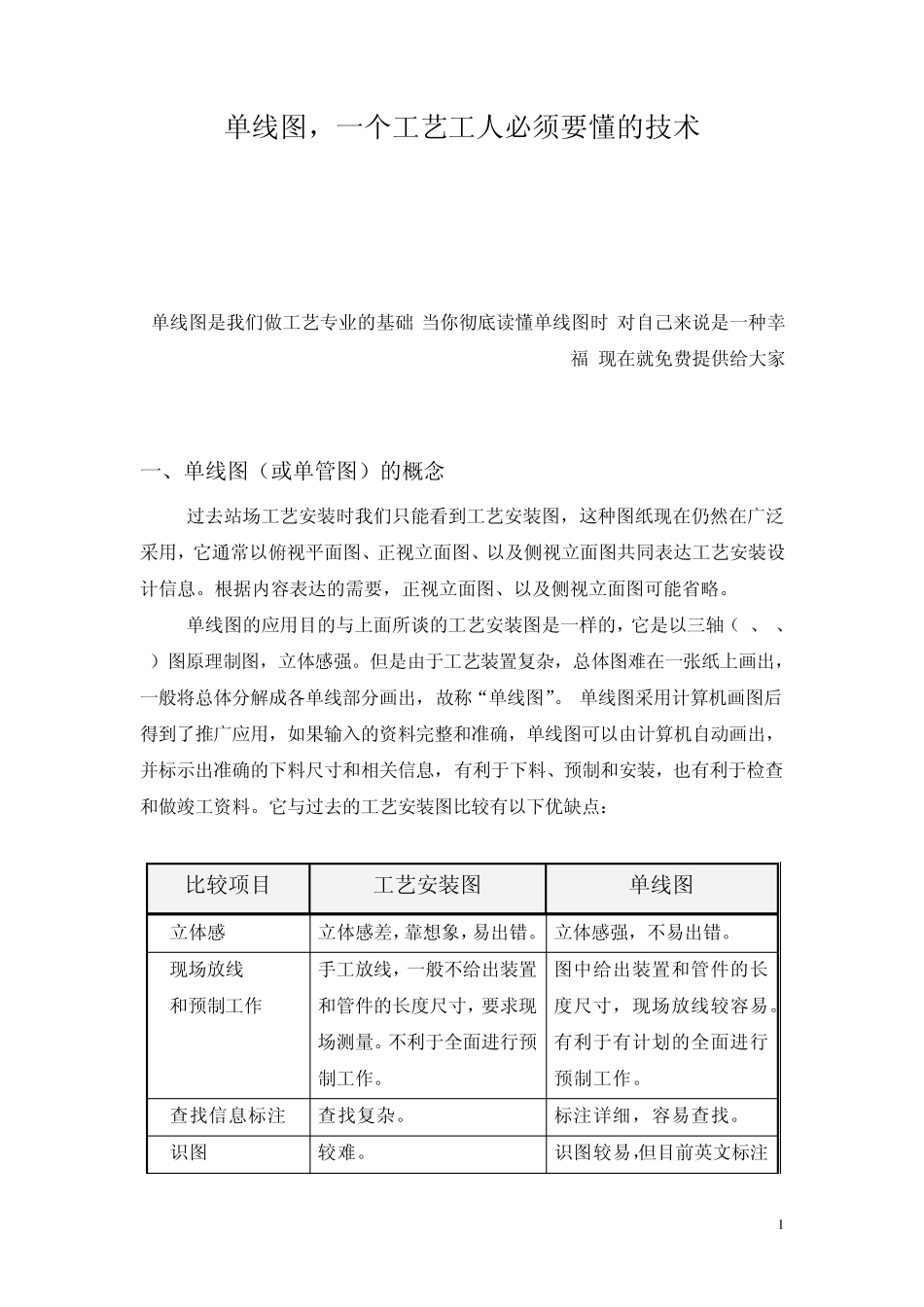

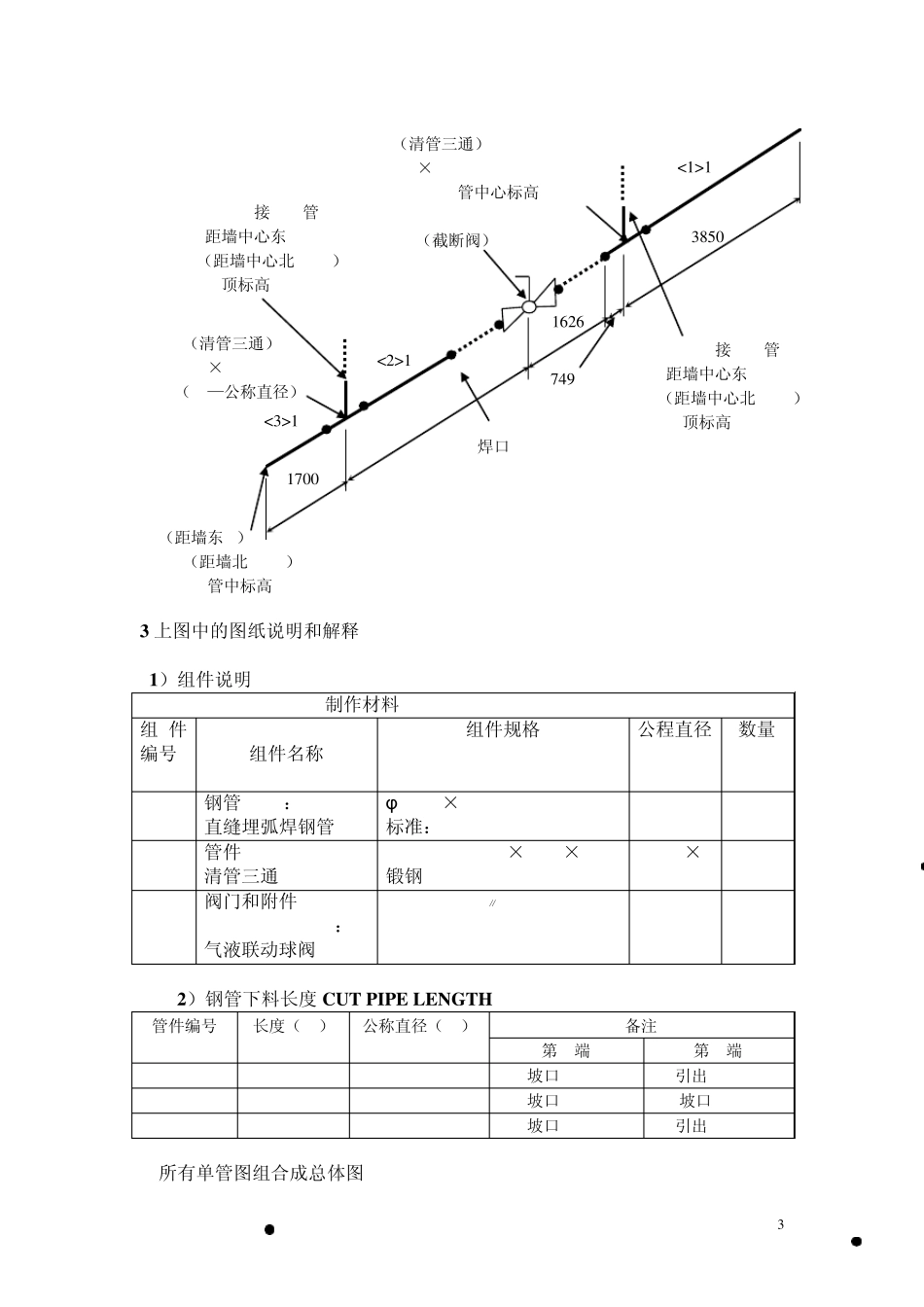

1 单线图，一个工艺工人必须要懂的技术 单线图是我们做工艺专业的基础,当你彻底读懂单线图时,对自己来说是一种幸福,现在就免费提供给大家 一、单线图（或单管图）的概念 过去站场工艺安装时我们只能看到工艺安装图，这种图纸现在仍然在广泛采用，它通常以俯视平面图、正视立面图、以及侧视立面图共同表达工艺安装设计信息。根据内容表达的需要，正视立面图、以及侧视立面图可能省略。 单线图的应用目的与上面所谈的工艺安装图是一样的，它是以三轴（X、Y、Z）图原理制图，立体感强。但是由于工艺装置复杂，总体图难在一张纸上画出，一般将总体分解成各单线部分画出，故称“单线图”。 单线图采用计算机画图后得到了推广应用，如果输入的资料完整和准确，单线图可以由计算机自动画出，并标示出准确的下料尺寸和相关信息，有利于下料、预制和安装，也有利于检查和做竣工资料。它与过去的工艺安装图比较有以下优缺点： 比较项目 工艺安装图 单线图 1立体感 立体感差，靠想象，易出错。 立体感强，不易出错。 2现场放线 和预制工作 手工放线，一般不给出装置和管件的长度尺寸，要求现场测量。不利于全面进行预制工作。 图中给出装置和管件的长度尺寸，现场放线较容易。有利于有计划的全面进行预制工作。 3查找信息标注 查找复杂。 标注详细，容易查找。 4识图 较难。 识图较易，但目前英文标注 2 较多，需改进成中文，便于中国工人看图。 5安装检查 检查工作复杂。 因为图纸详细，对照图纸检查，使检查工作简单。 二、单线图的识图 1. 了解三轴（X、Y、Z）定位，更好地理解方位 解释：对于阀室管线，一般与线路干线方向同向的画成平行于X水平轴，垂直于干线方向的画成平行于Z水平轴，竖直的与 Y轴一样。见下图： 2. 2#阀室单管图101 以 2#阀室为例了解单管图101的画法和标注 X水平轴 Y竖直轴 Z水平轴 300 E12000（距墙东） N2500（距墙北） EL-1992（管中标高） 3 3 上图中的图纸说明和解释 1）组件说明 制作材料FABRICATION MATERIALS 组件编号 PT.NO 组件名称 组件规格 COMPONENT DESCRIPTION 公程直径 N.S(mm) 数量 1 钢管PIPE： 直缝埋弧焊钢管 φ 1016×26.2 X70 标准：Q/SYSJ17-2003 1000 5752mm 2 管件FITTINGS: 清管三通 PN10.0 DN1000×1000×350 锻钢WPHY70 1000×350 2 3 阀门和附件VALVES /IN-LINE ITEMS： 气液联动球阀 Class600 40∥ 1000 1 2）...
