南京工业大学测量学实习报告(含完整数据记录)11

南京工业大学测量学实习报告(含完整数据记录)11_第1页
1/7
南京工业大学测量学实习报告(含完整数据记录)11_第2页
2/7

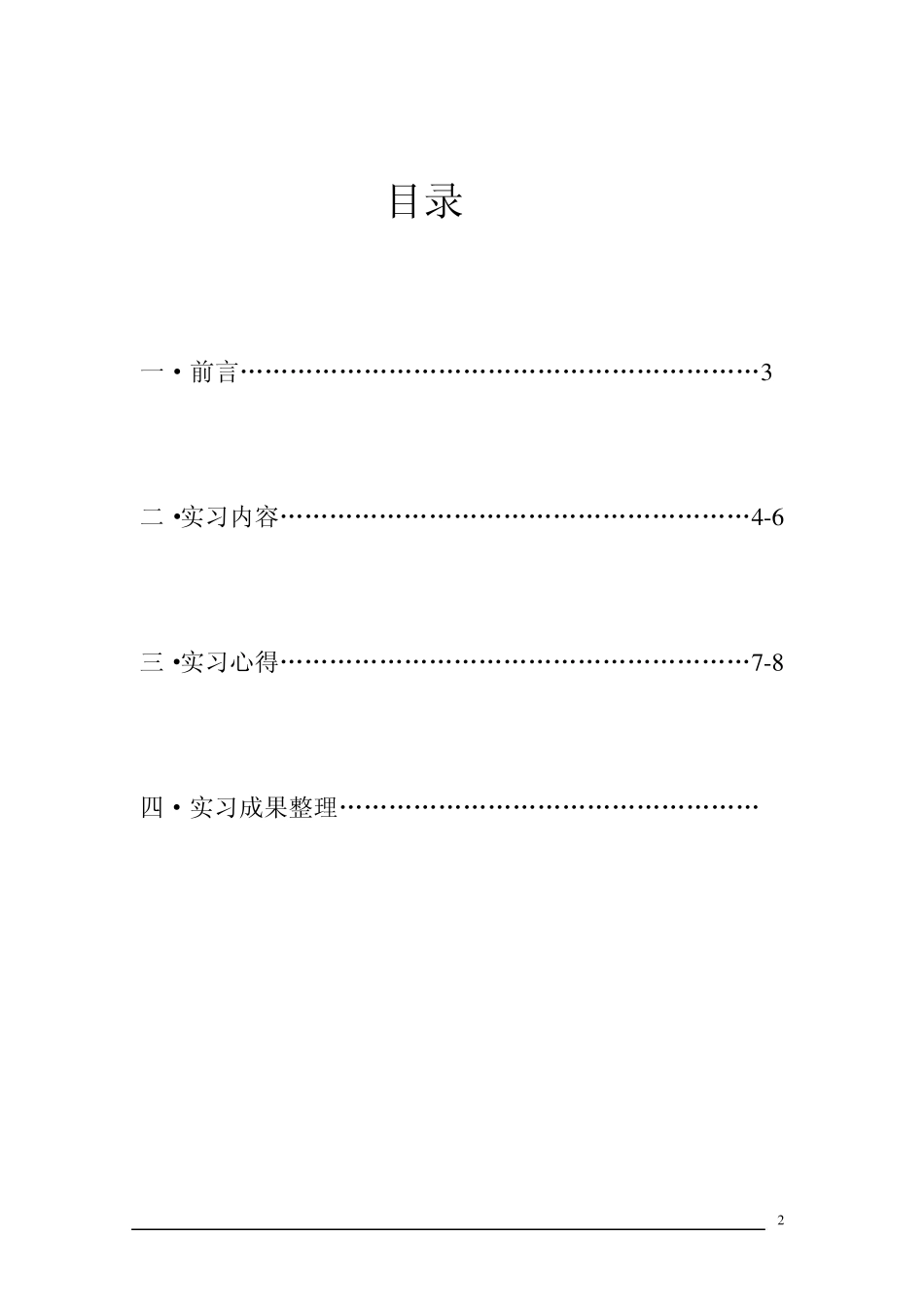

南京工业大学测量学实习报告(含完整数据记录)11_第3页
3/7

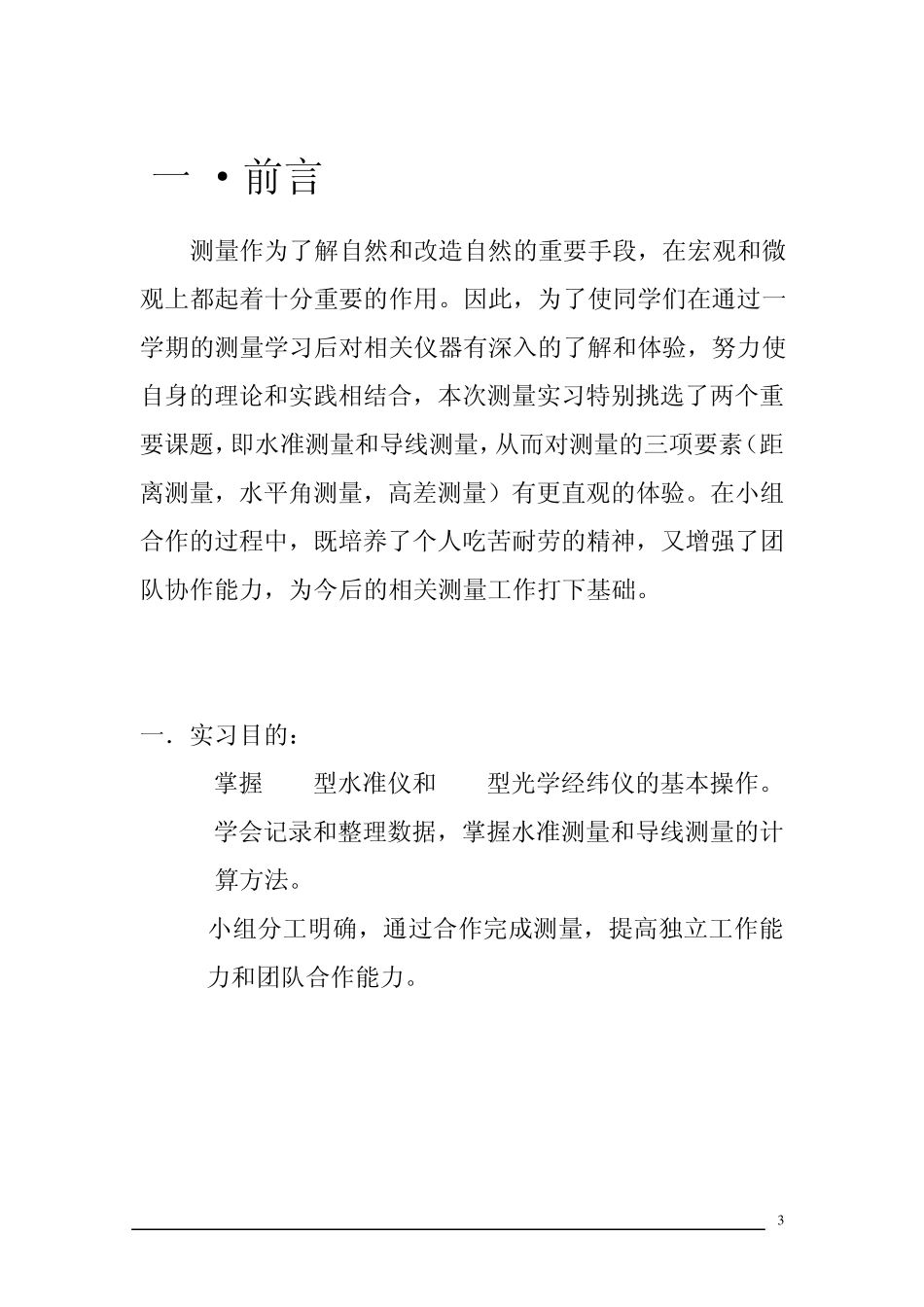

1 测量学实习报告 --南京工业大学校园测绘实习 实习地点:南京工业大学江浦校区 实习日期:2013.03.11—2013.03.22 班级:交通 1101 组别:第三大组(第一小组) 组员: 杨俊杰 裴永胜 牛强强 孙峰枫 王殊 编写人: 指导老师:刘三枝 吉文莱老师 2 目录 一·前言………………………………………………………3 二·实习内容…………………………………………………4 -6 三·实习心得…………………………………………………7 -8 四·实习成果整理…………………………………………… 3 一 ·前言 测量作为了解自然和改造自然的重要手段,在宏观和微观上都起着十分重要的作用。因此,为了使同学们在通过一学期的测量学习后对相关仪器有深入的了解和体验,努力使自身的理论和实践相结合,本次测量实习特别挑选了两个重要课题,即水准测量和导线测量,从而对测量的三项要素(距离测量,水平角测量,高差测量)有更直观的体验。在小组合作的过程中,既培养了个人吃苦耐劳的精神,又增强了团队协作能力,为今后的相关测量工作打下基础。 一.实习目的: 1.掌握 DS3型水准仪和 DJ6型光学经纬仪的基本操作。 2.学会记录和整理数据,掌握水准测量和导线测量的计 算方法。 3.小组分工明确,通过合作完成测量,提高独立工作能力和团队合作能力。 4 二·实习内容 (1 )水准测量 一.仪器:水准仪 二.方法:双面尺法以四等水准测量要求施测 三.水准测量原理 利用水准仪提供的一条水平视线,借助水准尺来测定地面两点之间的高差,从而由已知点的高程和测得的高差,求出待测点的高程。 四.水准仪的使用 步骤 1 . 安置水准仪 2 粗略整平 先用双手同时内(外)转动一对脚螺旋,使气泡未居中而位于脚螺旋之间,再转动另一只脚螺旋使气泡居中。 3 .瞄准水准尺 ① 在瞄准水准尺之前,先进行目镜对光,使十字丝成像清晰② 松开制动螺旋,转动望远镜,利用望远镜筒上的缺口和准星,瞄准水准尺,然后再拧紧制动螺旋 ③ 转动物镜对光螺旋进行对光,使尺子的影像看的十分清晰,并转动微动螺旋,使尺子的像靠近十字丝竖丝的一侧,以便于读数④ 消除视差为了检验对光质量,可用眼睛在目镜后上下微微 5 晃动,若发现十字丝与目标影像有相对移动,则须重新进行对光,直到眼睛上下移动而水准尺上读数不变为止 4 .精确整平 5 .读数 四.水准测量的检核 五.水准测量的内业 1 .水准路线闭合差的计算 2 ....
