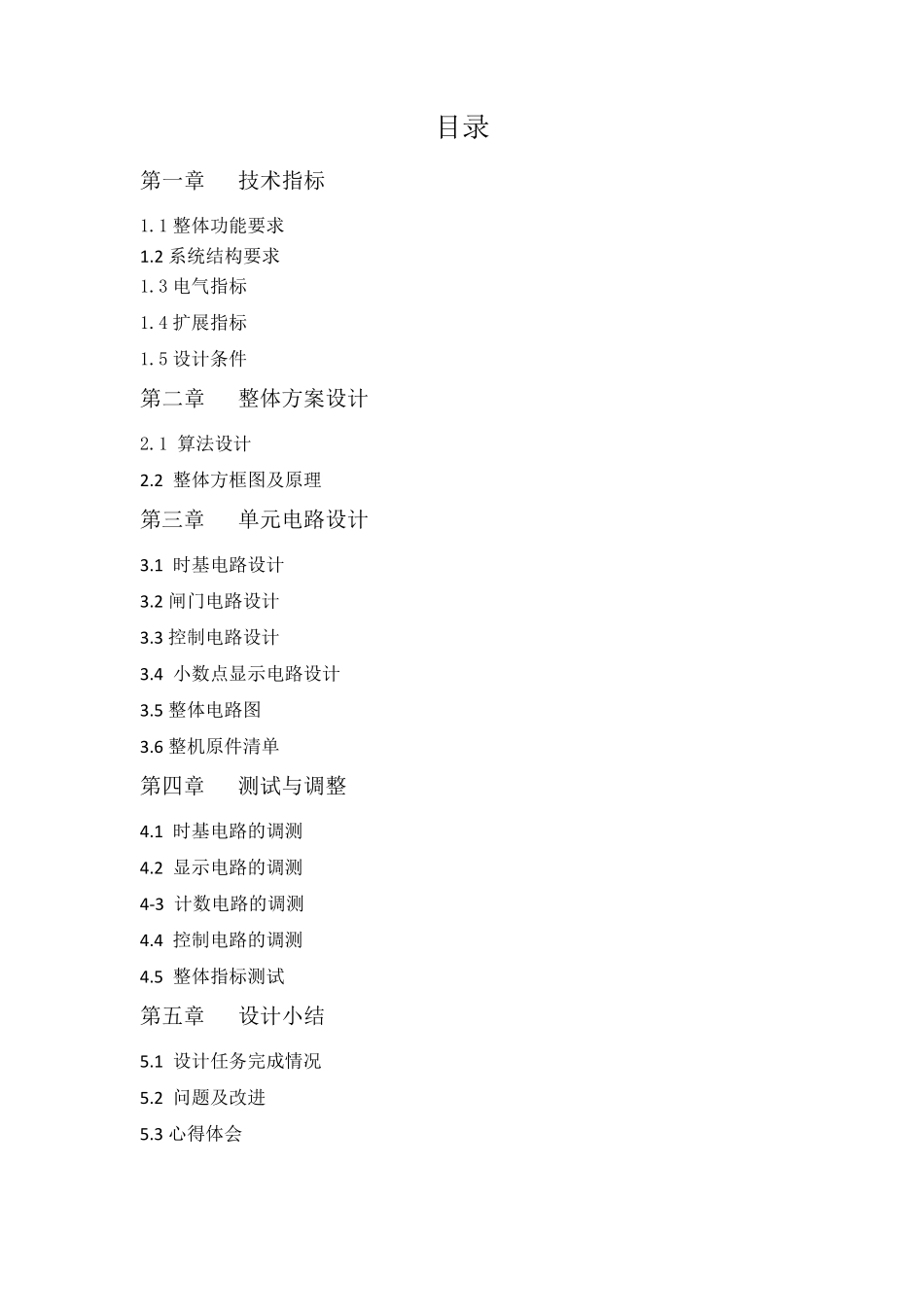

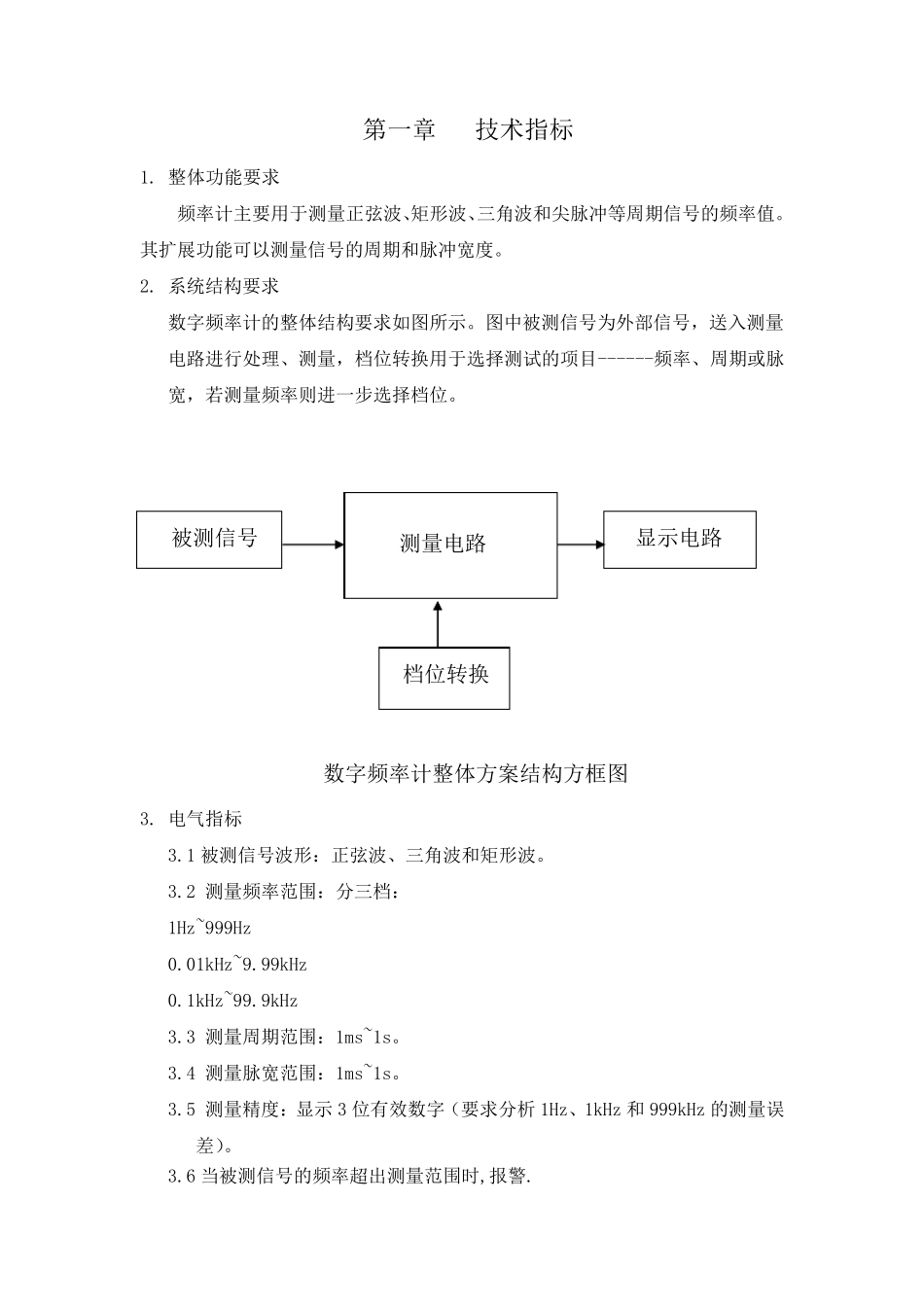

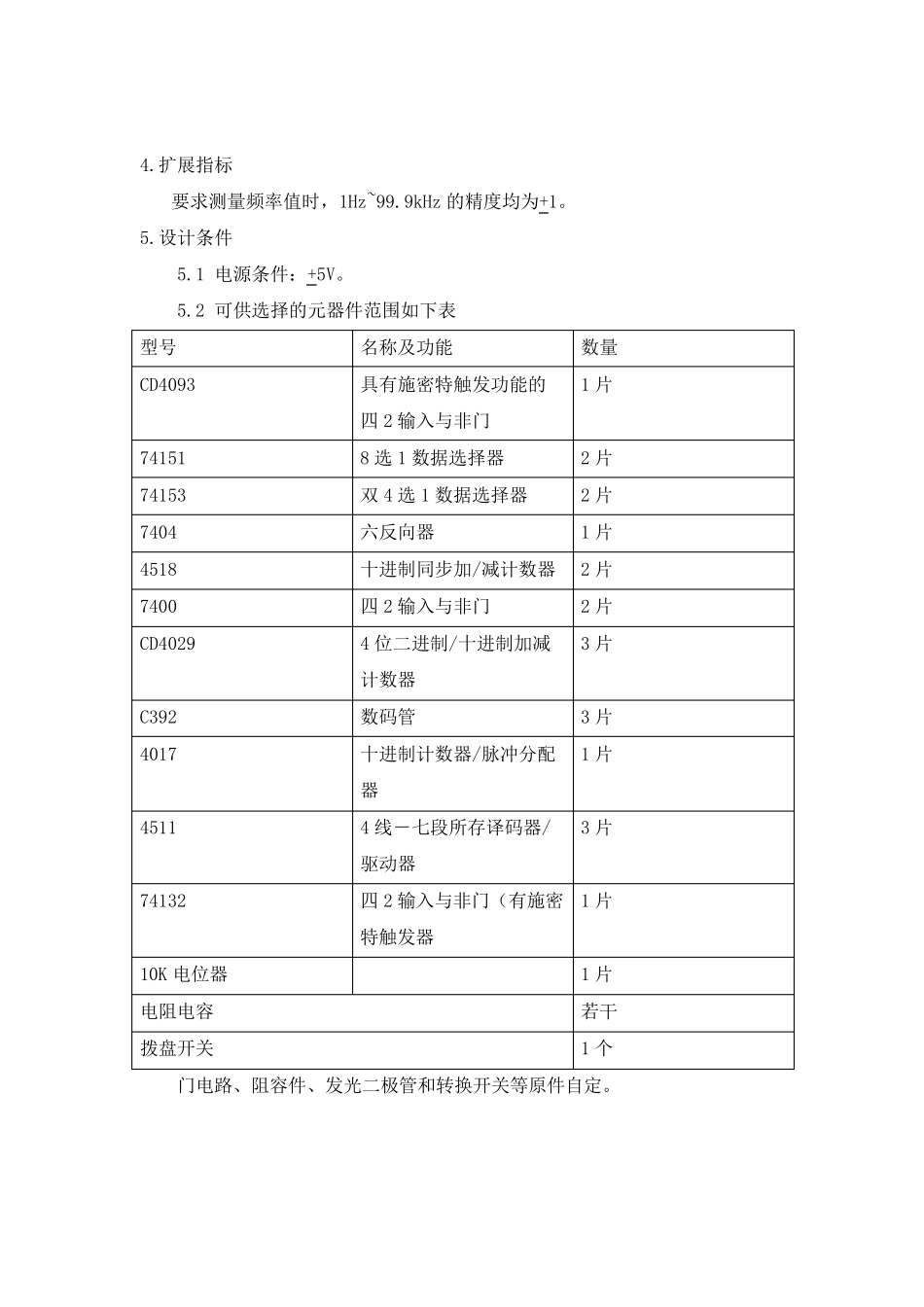

目录 第一章 技术指标 1.1 整体功能要求 1.2 系统结构要求 1.3 电气指标 1.4 扩展指标 1.5 设计条件 第二章 整体方案设计 2.1 算法设计 2.2 整体方框图及原理 第三章 单元电路设计 3.1 时基电路设计 3.2 闸门电路设计 3.3 控制电路设计 3.4 小数点显示电路设计 3.5 整体电路图 3.6 整机原件清单 第四章 测试与调整 4.1 时基电路的调测 4.2 显示电路的调测 4-3 计数电路的调测 4.4 控制电路的调测 4.5 整体指标测试 第五章 设计小结 5.1 设计任务完成情况 5.2 问题及改进 5.3 心得体会 第一章 技术指标 1. 整体功能要求 频率计主要用于测量正弦波、矩形波、三角波和尖脉冲等周期信号的频率值。其扩展功能可以测量信号的周期和脉冲宽度。 2. 系统结构要求 数字频率计的整体结构要求如图所示。图中被测信号为外部信号，送入测量电路进行处理、测量，档位转换用于选择测试的项目------频率、周期或脉宽，若测量频率则进一步选择档位。 数字频率计整体方案结构方框图 3. 电气指标 3.1 被测信号波形：正弦波、三角波和矩形波。 3.2 测量频率范围：分三档： 1Hz~999Hz 0.01kHz~9.99kHz 0.1kHz~99.9kHz 3.3 测量周期范围：1ms~1s。 3.4 测量脉宽范围：1ms~1s。 3.5 测量精度：显示 3 位有效数字（要求分析 1Hz、1kHz 和 999kHz 的测量误差）。 3.6 当被测信号的频率超出测量范围时,报警. 被测信号 测量电路 显示电路 档位转换 4.扩展指标 要求测量频率值时，1Hz~99.9kHz 的精度均为+1。 5.设计条件 5.1 电源条件：+5V。 5.2 可供选择的元器件范围如下表 型号 名称及功能 数量 CD4093 具有施密特触发功能的四2 输入与非门 1 片 74151 8 选1 数据选择器 2 片 74153 双4 选1 数据选择器 2 片 7404 六反向器 1 片 4518 十进制同步加/减计数器 2 片 7400 四2 输入与非门 2 片 CD4029 4 位二进制/十进制加减计数器 3 片 C392 数码管 3 片 4017 十进制计数器/脉冲分配器 1 片 4511 4 线－七段所存译码器/驱动器 3 片 74132 四2 输入与非门（有施密特触发器 1 片 10K 电位器 1 片 电阻电容 若干 拨盘开关 1 个 门电路、阻容件、发光二极管和转换开关等原件自定。 第二章 整体方案设计 2.1 算法设计 频率是周期信号每秒钟内所含的周期数值。可根据这一定义采用如图2-1 所示的算法。图2-...
