南京邮电大学课程设计Wilkinson(威尔金森)功分器的设计

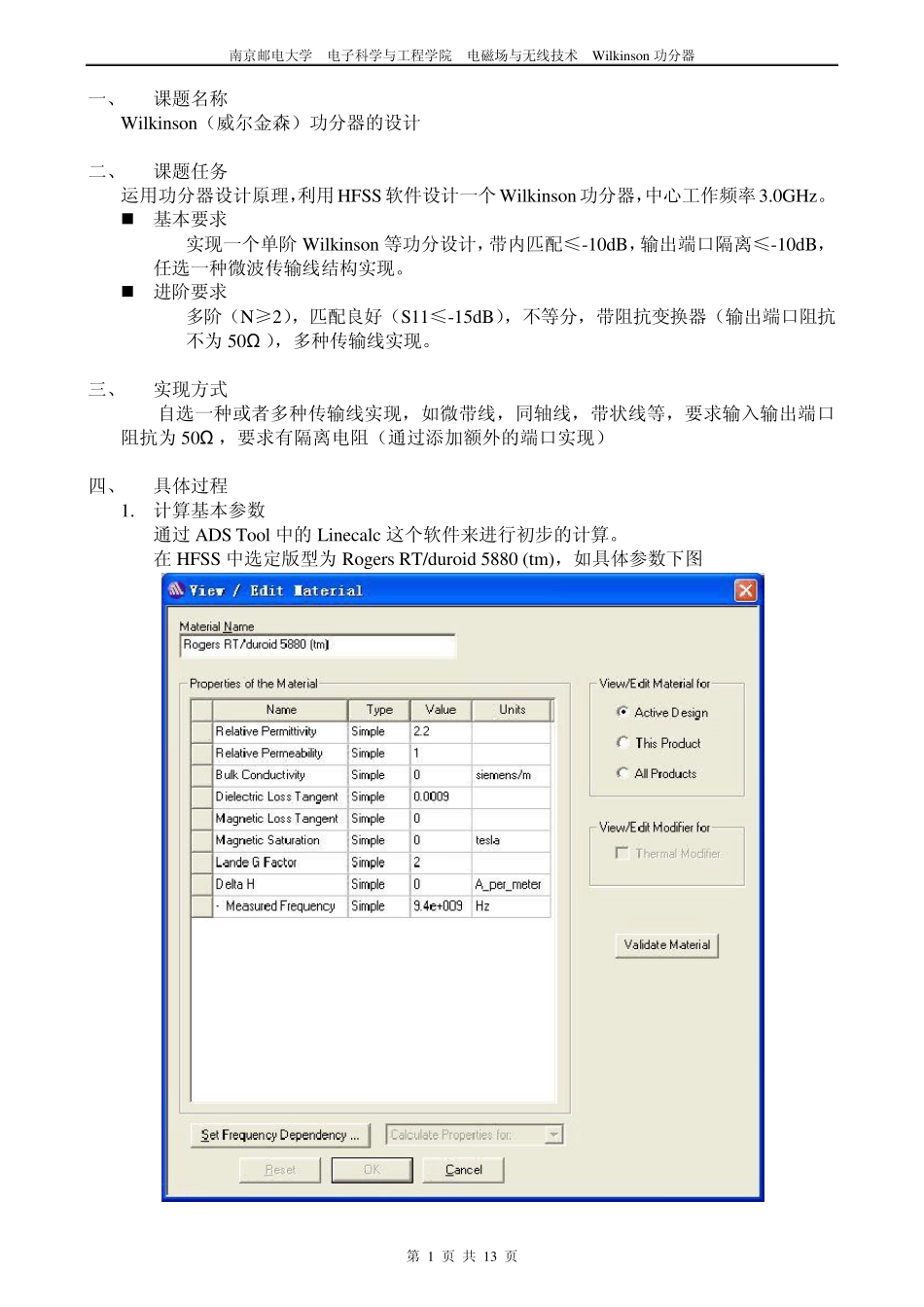

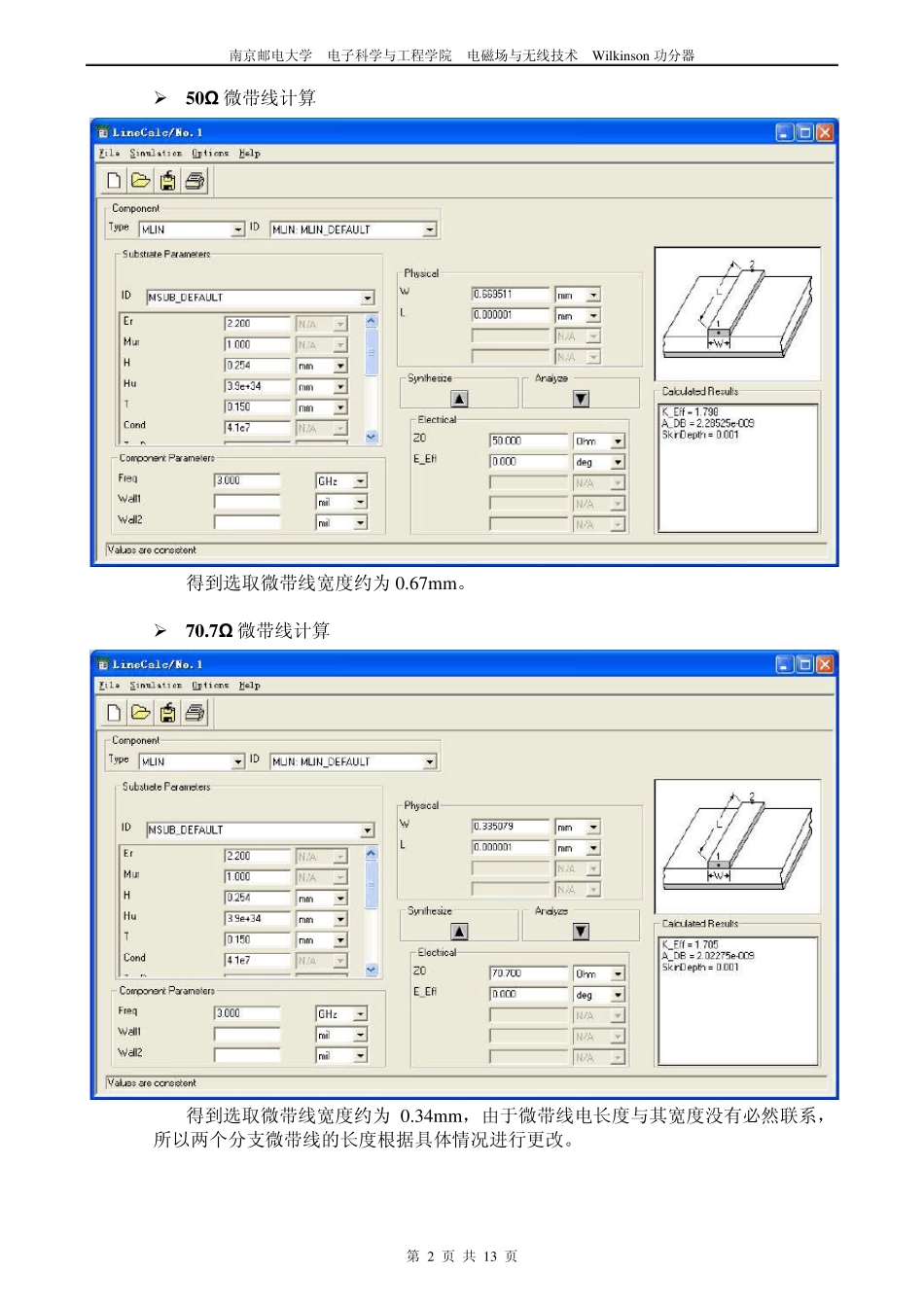

南京邮电大学 电子科学与工程学院 电磁场与无线技术 Wilkinson 功分器 第 0 页 共 13 页 课 题 报 告 课题名称 Wilkinson功分器 学院 电子科学与工程学院 专业 电磁场与无线技术 班级 组长 组员 开课时间 2012/2013学年第一学期 南京邮电大学 电子科学与工程学院 电磁场与无线技术 Wilkinson 功分器 第 1 页 共 13 页 一、 课题名称 Wilkinson（威尔金森）功分器的设计 二、 课题任务 运用功分器设计原理，利用HFSS 软件设计一个Wilkinson 功分器，中心工作频率3.0GHz。  基本要求 实现一个单阶Wilkinson 等功分设计，带内匹配≤-10dB，输出端口隔离≤-10dB，任选一种微波传输线结构实现。  进阶要求 多阶（N≥2），匹配良好（S11≤-15dB），不等分，带阻抗变换器（输出端口阻抗不为 50Ω ），多种传输线实现。 三、 实现方式 自选一种或者多种传输线实现，如微带线，同轴线，带状线等，要求输入输出端口阻抗为 50Ω ，要求有隔离电阻（通过添加额外的端口实现） 四、 具体过程 1. 计算基本参数 通过 ADS Tool 中的Linecalc 这个软件来进行初步的计算。 在 HFSS 中选定版型为 Rogers RT/duroid 5880 (tm)，如具体参数下图 南京邮电大学 电子科学与工程学院 电磁场与无线技术 Wilkinson 功分器 第 2 页 共 13 页  5 0 Ω 微带线计算 得到选取微带线宽度约为0.67mm。  7 0 .7 Ω 微带线计算 得到选取微带线宽度约为0.34mm，由于微带线电长度与其宽度没有必然联系，所以两个分支微带线的长度根据具体情况进行更改。 南京邮电大学 电子科学与工程学院 电磁场与无线技术 Wilkinson 功分器 第 3 页 共 13 页 2. 绘制仿真模型  微带单阶功分器 南京邮电大学 电子科学与工程学院 电磁场与无线技术 Wilkinson 功分器 第 4 页 共 13 页 参数解释：  空气腔参数：a：宽度；b，b1，b2：各部分长度。  微带参数：w 50：阻抗为 50Ω 的微带线宽度；w 2：两分支线宽度； l1，l2，l3，l4：各部分微带线长度； rad1，rad2：各部分分支线长度（即半环半径）  在本例中，需要调整的调整关键参数为 w 2，rad1，空气腔参数随关键参数相应调整即可。  根据计算，此处的吸收电阻值应该为 100Ω ，但是在实际情况中，选取 97Ω 。  微带多阶功分器 南京邮电大学 电子科学与工程学院 电磁场与...
