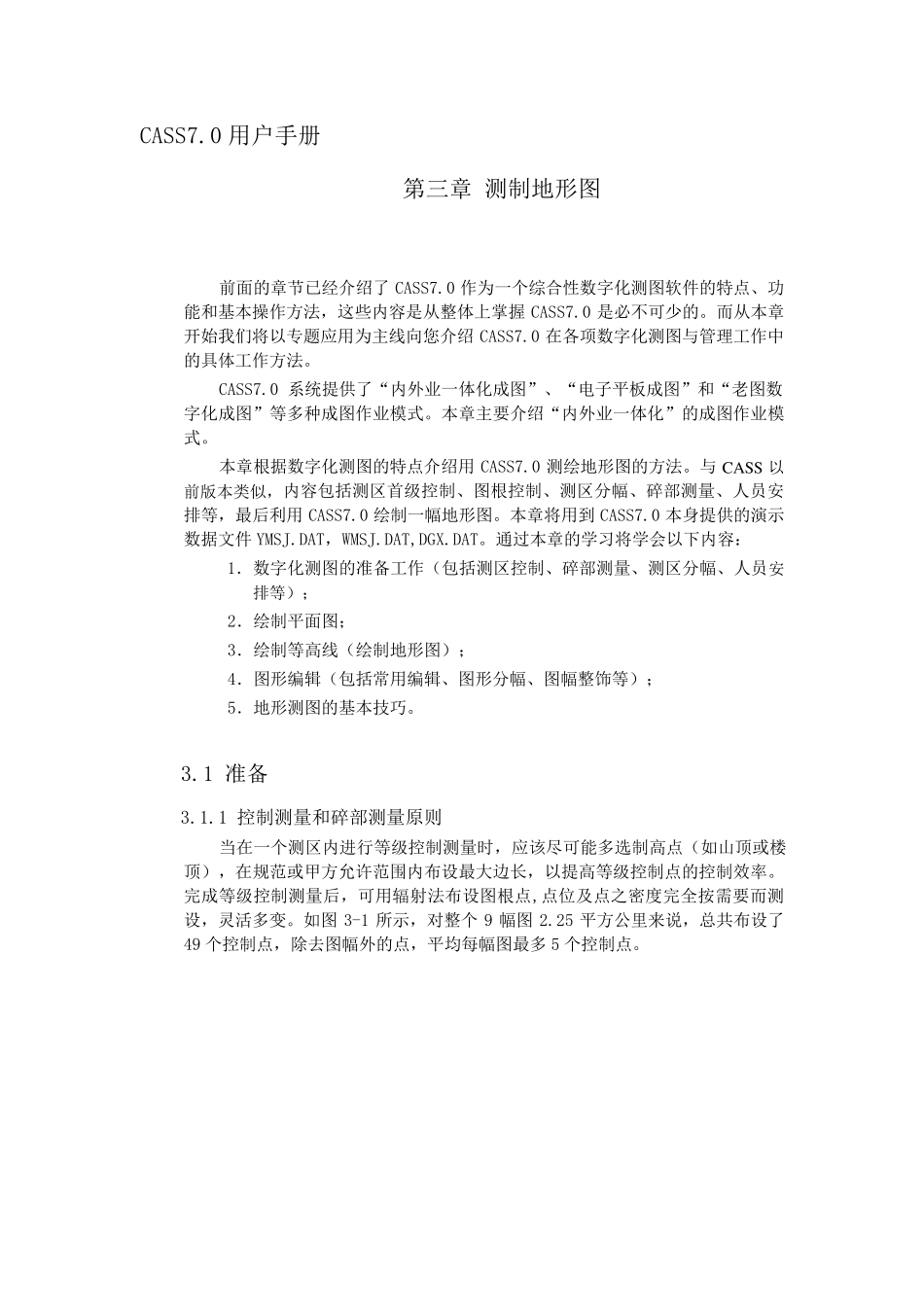

CASS7.0 用户手册 第三章 测制地形图 前面的章节已经介绍了CASS7.0 作为一个综合性数字化测图软件的特点、功能和基本操作方法，这些内容是从整体上掌握CASS7.0 是必不可少的。而从本章开始我们将以专题应用为主线向您介绍CASS7.0 在各项数字化测图与管理工作中的具体工作方法。 CASS7.0 系统提供了“内外业一体化成图”、“电子平板成图”和“老图数字化成图”等多种成图作业模式。本章主要介绍“内外业一体化”的成图作业模式。 本章根据数字化测图的特点介绍用CASS7.0 测绘地形图的方法。与CASS 以前版本类似，内容包括测区首级控制、图根控制、测区分幅、碎部测量、人员安排等，最后利用CASS7.0 绘制一幅地形图。本章将用到CASS7.0 本身提供的演示数据文件YMSJ.DAT，WMSJ.DAT,DGX.DAT。通过本章的学习将学会以下内容： 1．数字化测图的准备工作（包括测区控制、碎部测量、测区分幅、人员安排等）； 2．绘制平面图； 3．绘制等高线（绘制地形图）； 4．图形编辑（包括常用编辑、图形分幅、图幅整饰等）； 5．地形测图的基本技巧。 3.1 准备 3.1.1 控制测量和碎部测量原则 当在一个测区内进行等级控制测量时，应该尽 可能多选 制高点（如 山 顶 或 楼顶 ），在规 范 或 甲 方允 许 范 围 内布 设 最大 边 长 ，以提高等级控制点的控制效 率 。完 成等级控制测量后，可用辐 射 法布 设 图根点,点位 及 点之 密 度 完 全 按 需 要而测设 ，灵 活 多变 。如 图3-1 所 示，对 整个9 幅图2.25 平方公 里 来 说 ，总 共 布 设 了49 个控制点，除 去 图幅外的点，平均 每 幅图最多 5 个控制点。 图3-1某数字化测图工程的控制网略图 图3-2 利用制高点可能少搬站 图3-3 地物较多时可能要经常搬站 在进行碎部测量时，对于比较开阔的地方，在一个制高点上可以测完大半幅图，就不要因为距离“太远”（其实也不过几百米）而忙于搬站，如图3-2 所示。对于比较复杂的地方，就不要因为“麻烦”（其实也浪费不了几分钟）而不愿搬站，要充分利用电子手簿的优势和全站仪的精度，测一个支导线点是很容易的，如图3-3 所示。 3.1.2 测区分幅及进程 平板测图是把测区按标准图幅划分成若干幅图，再一幅一幅往下测，如图3-4所示。 图3-4平板测图的分幅 图3-5数字化测图是分块测的 数字化测图是以路、河、山脊等为界线，以自然地块进行分块测绘，如图3-5所示。例如：有...
