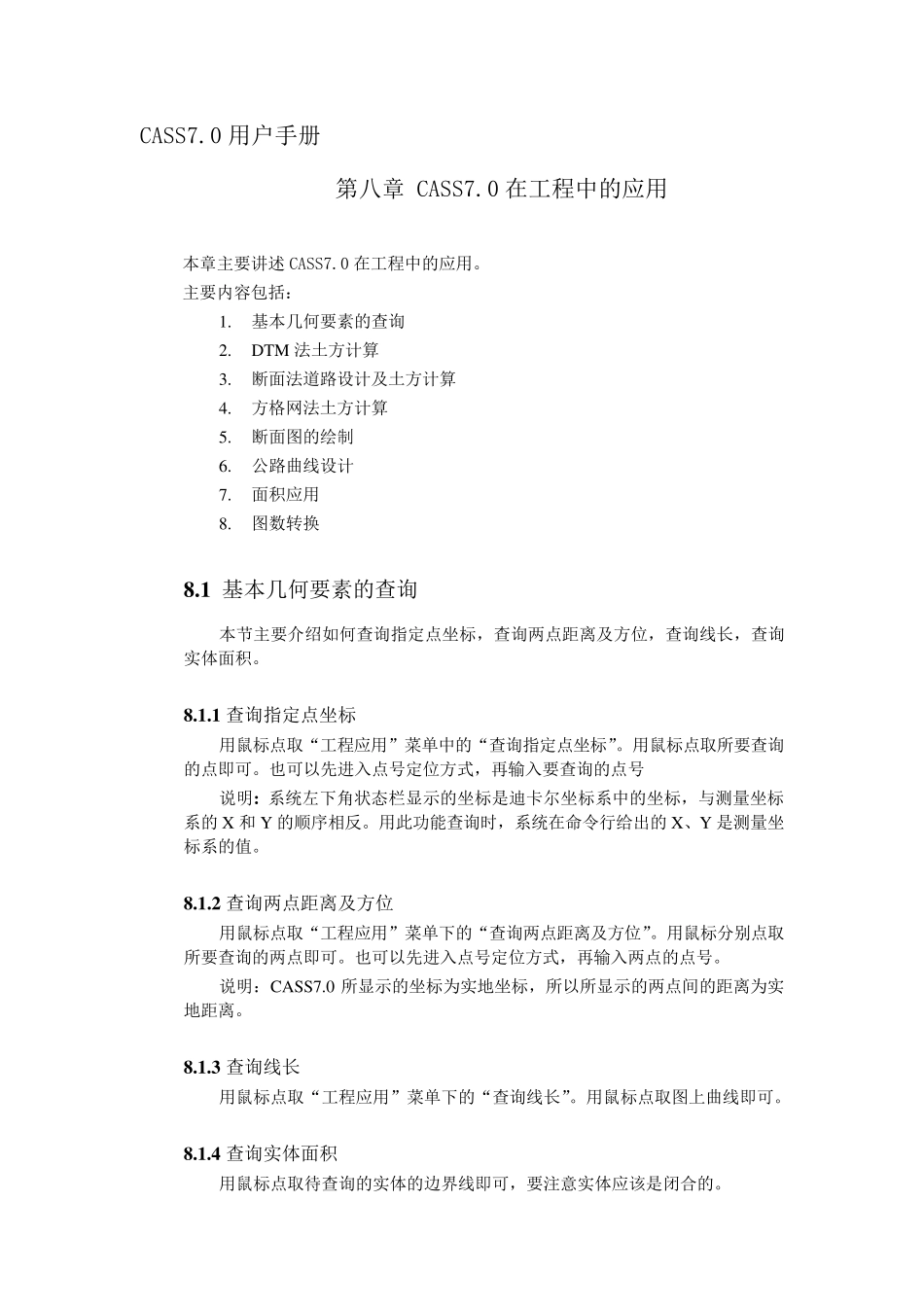

CASS7.0 用户手册 第八章 CASS7.0 在工程中的应用 本章主要讲述CASS7.0 在工程中的应用。 主要内容包括： 1. 基本几何要素的查询 2. DTM 法土方计算 3. 断面法道路设计及土方计算 4. 方格网法土方计算 5. 断面图的绘制 6. 公路曲线设计 7. 面积应用 8. 图数转换 8.1 基本几何要素的查询 本节主要介绍如何查询指定点坐标，查询两点距离及方位，查询线长，查询实体面积。 8.1.1 查询指定点坐标 用鼠标点取“工程应用”菜单中的“查询指定点坐标”。用鼠标点取所要查询的点即可。也可以先进入点号定位方式，再输入要查询的点号 说明: 系统左下角状态栏显示的坐标是迪卡尔坐标系中的坐标，与测量坐标系的X 和 Y 的顺序相反。用此功能查询时，系统在命令行给出的X、Y 是测量坐标系的值。 8.1.2 查询两点距离及方位 用鼠标点取“工程应用”菜单下的“查询两点距离及方位”。用鼠标分别点取所要查询的两点即可。也可以先进入点号定位方式，再输入两点的点号。 说明：CASS7.0 所显示的坐标为实地坐标，所以所显示的两点间的距离为实地距离。 8.1.3 查询线长 用鼠标点取“工程应用”菜单下的“查询线长”。用鼠标点取图上曲线即可。 8.1.4 查询实体面积 用鼠标点取待查询的实体的边界线即可，要注意实体应该是闭合的。 8 .1 .5 计算表面积 对于不规则地貌，其表面积很难通过常规的方法来计算，在这里可以通过建模的方法来计算，系统通过DTM 建模，在三维空间内将高程点连接为带坡度的三角形，再通过每个三角形面积累加得到整个范围内不规则地貌的面积。如图8-1：要计算矩形范围内地貌的表面积。 图8-1 选定计算区域 点击“工程应用\计算表面积\根据坐标文件”命令，命令区提示： 请选择:(1)根据坐标数据文件(2)根据图上高程点： 回车选1； 选择土方边界线 用拾取框选择图上的复合线边界； 请输入边界插值间隔(米):<20> 5 输入在边界上插点的密度； 表面积 = 15863.516 平方米，详见 surface.log 文件显示计算结果，surface.log文件保存在\CASS70\SYSTEM 目录下面。 图8-2 为建模计算表面积的结果： 图 8-2 表面积计算结果 另外计算表面积还可以根据图上高程点，操作的步骤相同，但计算的结果会有差异，因为由坐标文件计算时，边界上内插点的高程由全部的高程点参与计算得到，而由图上高程点来计算时，边界上内插点只与被选中的点有关，故边界上点的高程会影响到表面积的结果。...
