南方GPSRTK步骤

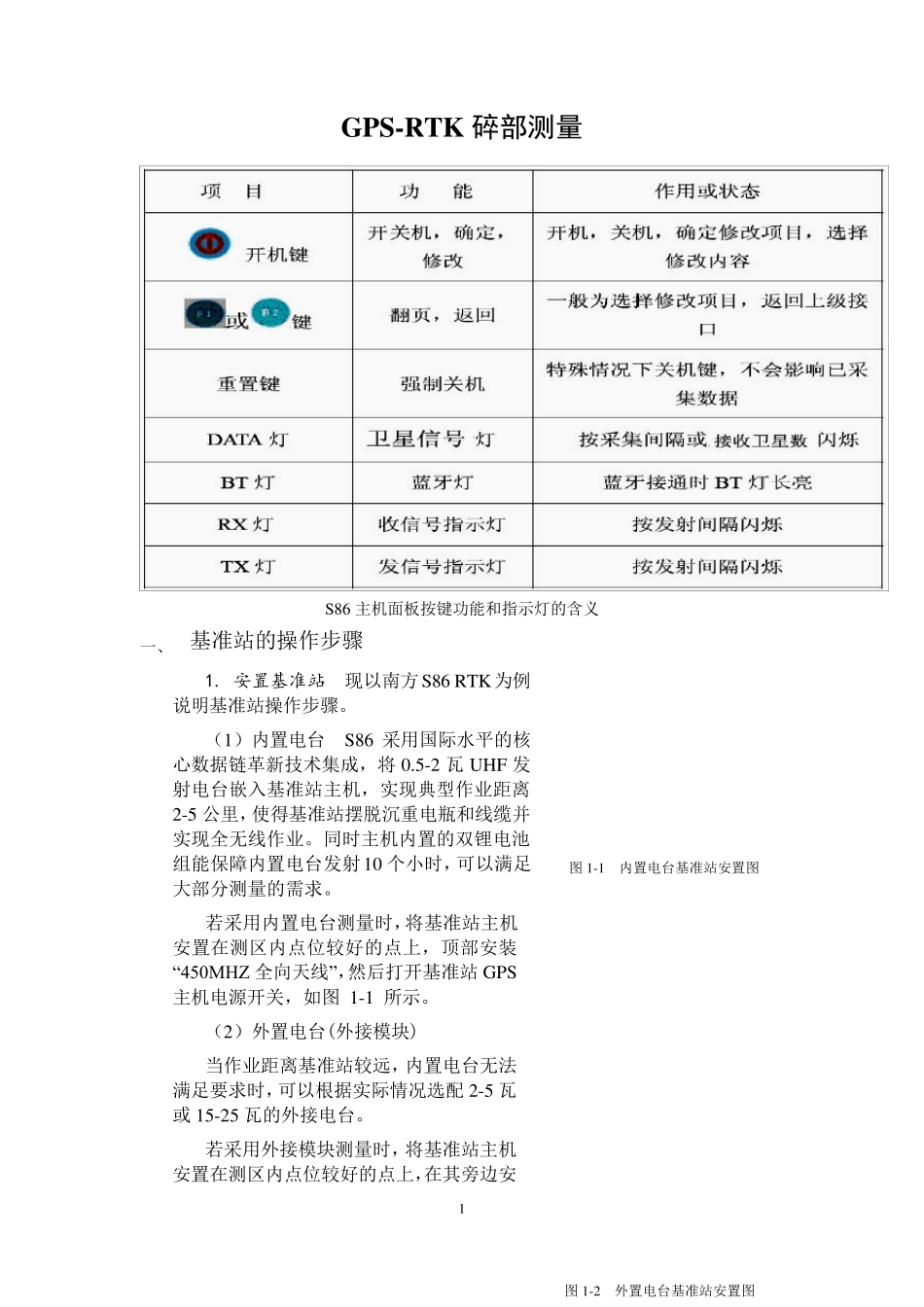

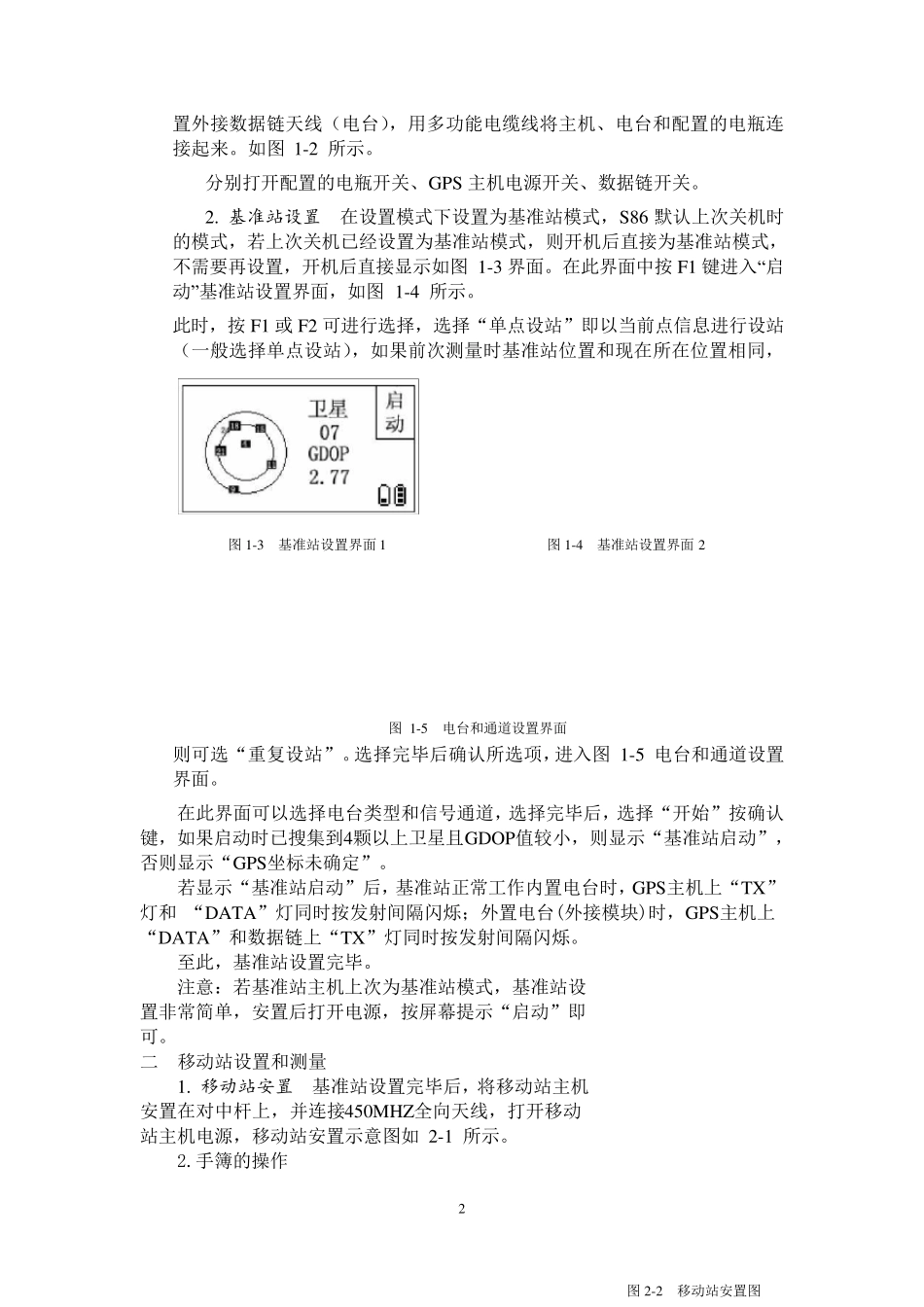

1 GPS-RTK 碎部测量 S86 主机面板按键功能和指示灯的含义 一、 基准站的操作步骤 1. 安置基准站 现以南方S86 RTK为例说明基准站操作步骤。 （1）内置电台 S86 采用国际水平的核心数据链革新技术集成，将 0.5-2 瓦 UHF 发射电台嵌入基准站主机，实现典型作业距离2-5 公里，使得基准站摆脱沉重电瓶和线缆并实现全无线作业。同时主机内置的双锂电池组能保障内置电台发射10 个小时，可以满足大部分测量的需求。 若采用内置电台测量时，将基准站主机安置在测区内点位较好的点上，顶部安装“450MHZ 全向天线”，然后打开基准站 GPS主机电源开关，如图 1-1 所示。 （2）外置电台(外接模块) 当作业距离基准站较远，内置电台无法满足要求时，可以根据实际情况选配 2-5 瓦或 15-25 瓦的外接电台。 若采用外接模块测量时，将基准站主机安置在测区内点位较好的点上，在其旁边安图 1-1 内置电台基准站安置图 图 1-2 外置电台基准站安置图 2 置外接数据链天线（电台），用多功能电缆线将主机、电台和配置的电瓶连接起来。如图 1-2 所示。 分别打开配置的电瓶开关、GPS 主机电源开关、数据链开关。 2. 基准站设置 在设置模式下设置为基准站模式，S86 默认上次关机时的模式，若上次关机已经设置为基准站模式，则开机后直接为基准站模式，不需要再设置，开机后直接显示如图 1-3 界面。在此界面中按F1 键进入“启动”基准站设置界面，如图 1-4 所示。 此时，按F1 或F2 可进行选择，选择“单点设站”即以当前点信息进行设站（一般选择单点设站），如果前次测量时基准站位置和现在所在位置相同，则可选“重复设站”。选择完毕后确认所选项，进入图 1-5 电台和通道设置界面。 在此界面可以选择电台类型和信号通道，选择完毕后，选择“开始”按确认键，如果启动时已搜集到4颗以上卫星且GDOP值较小，则显示“基准站启动”，否则显示“GPS坐标未确定”。 若显示“基准站启动”后，基准站正常工作内置电台时，GPS主机上“TX”灯和 “DATA”灯同时按发射间隔闪烁；外置电台(外接模块)时，GPS主机上“DATA”和数据链上“TX”灯同时按发射间隔闪烁。 至此，基准站设置完毕。 注意：若基准站主机上次为基准站模式，基准站设置非常简单，安置后打开电源，按屏幕提示“启动”即可。 二 移动站设置和测量 1. 移动站安置 基准站设置完毕后，将移动站主机安置在对中杆上，并连接450MHZ全向天线，打开移动站主机电...
