南昌大学实验报告学生姓名:王娜学号:5502309034专业班级:卓越 091班实验类型: □ 验证□ 综合 □ 设计 □ 创新实验日期:实验成绩:一、实验目的掌握虚拟仪器库中关于测试数字电路仪器的使用方法,如数字信号发生器和逻辑分析仪的使用
进一步了解 multisim仿真软件的基本操作和分析方法

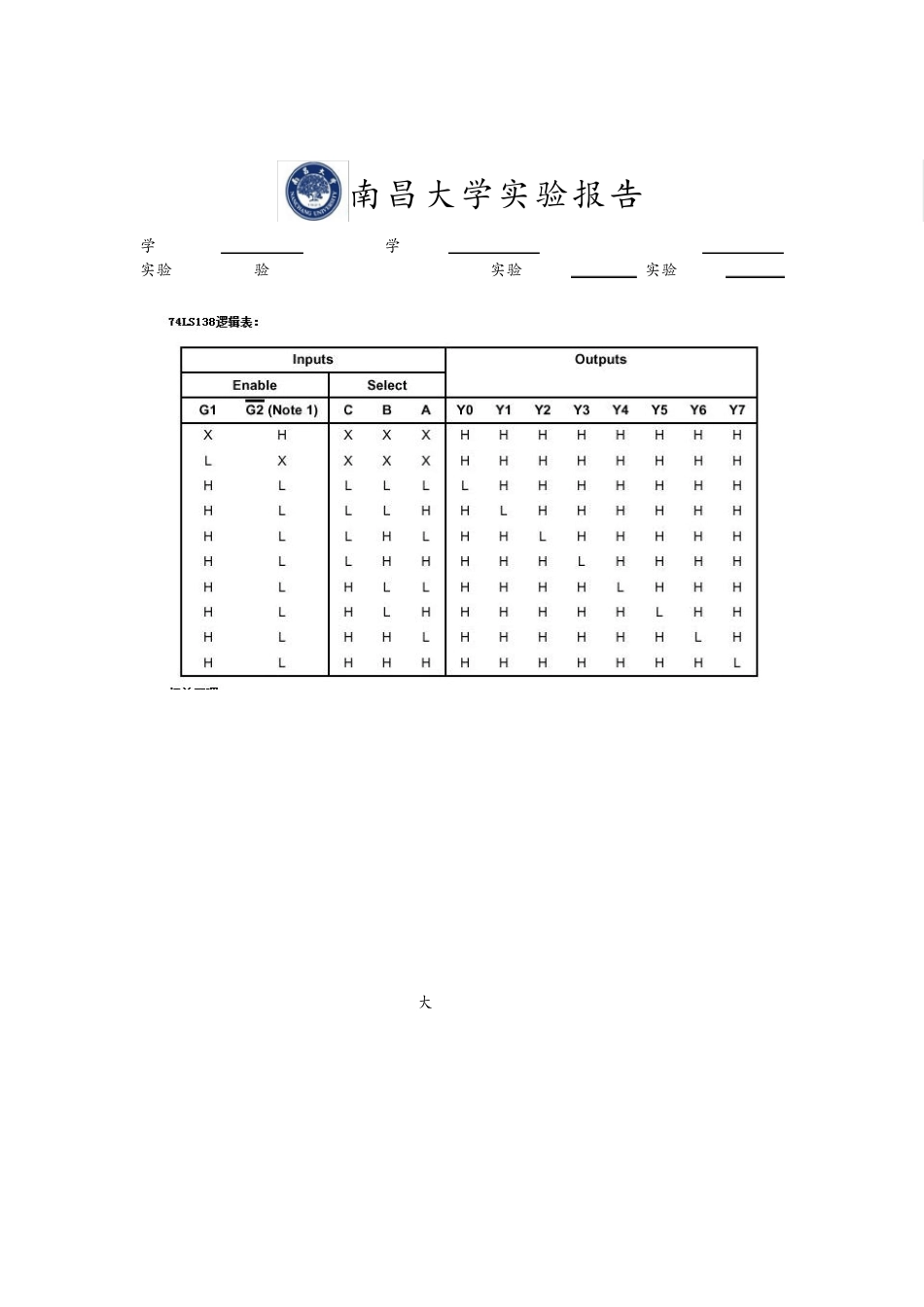

二、实验要求用数字信号发生器和逻辑分析仪测试 74LS138译码器的逻辑功能

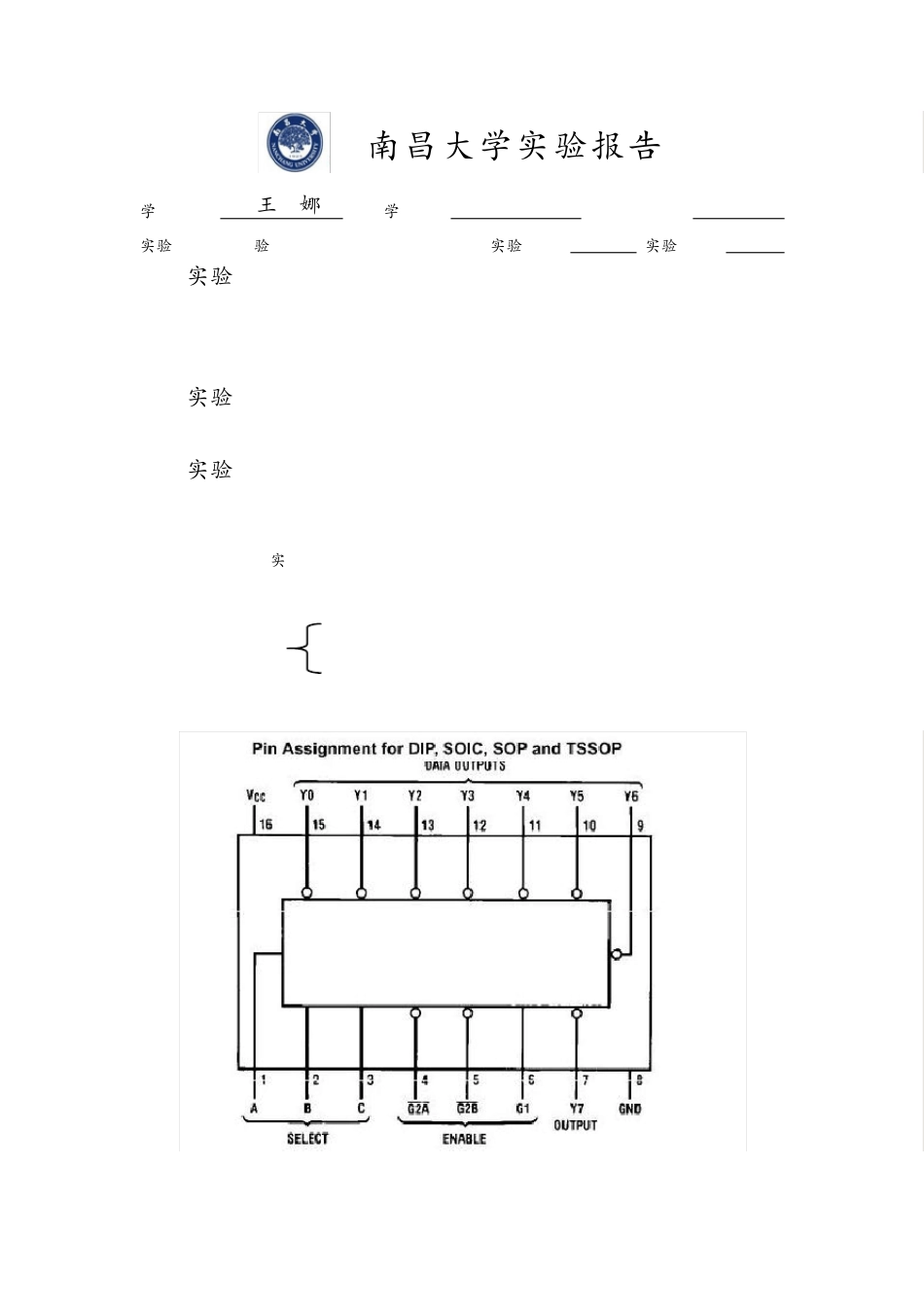

三、实验原理1、74LS138译码器译码:是编码的反过程,是将给定的二进制代码翻译成编码时赋予的原意
译码器:实现译码功能的电路
译码器特点:(1)多输入、多输出组合逻辑电路
(2)输入是以n位二进制代码形式出现,输出是与之对应的电位信息
译码器分类:通用译码器:二进制、二─十进制译码器
显示译码器:TTL共阴显示译码器、TTL共阳显示译码器、CMOS显示译码器
南昌大学实验报告学生姓名:学号:专业班级:实验类型: □ 验证□ 综合 □ 设计 □ 创兴实验日期:实验成绩:2、字信号发生器字信号发生器(WordGenerator)可以采用多种方式产生32位同步逻辑信号,用于对数字电路进行测试,是一个通用的数字输入编辑器
单击 Simulate/Instruments/WordGenerator,得到如图3-27(a)所示的字信号发生器的图标
在字信号发生器的左右两侧各有 16个端口,分别为 0~15和 16~31的数字信号输出端,下面的 R表示输出端,用以输出与字信号同步的时钟脉冲;T表示输入端,用来接外部触发信号
双击图 3-27(a)中的字信号发生器图标,便可以得到图3-27(b)所示的字信号发生器内部参数设置控制面板
该控制面板大致分为 5个部分
(1)Control区:输出字符控制,用来设置字信号发生器的最右侧的字符编辑显示区字符信号的输出方式,有下列 3种模式
Cycle区:在已经设置好的
