1 喻家山——南望山实习报告 指导老师：陈洪江 一、实习内容： 南望山南坡，南望山垭口，沙湾村，地质大学北区西南角公路拐角处，猴山
二、实习目的： 1
学会掌握使用地质罗盘仪和锤子的方法； 2
对不同时代地层进行分层描述，测量岩层产状及各种地质现象的产状要素； 3
训练信手剖面的绘制方法，按现定的图例花纹及产状在地形线下相应位置标绘出岩性花纹； 4
典型地质现象的观察、描述、照相、素描； 5
通过信手剖面的测制，了解本区构造的空间形态； 6．采集标本，并在剖面相应位置上标注
三、实习过程： 一大早我们从学校出发前往中国地质大学，爬上南望山南坡到达坡顶
爬坡途中，老师向我们介绍了这一带的岩石属性，并让我们用小锤子敲击地上的岩块以观 2 察解理面，通过讨论，我们发现这一带大多是粉砂岩

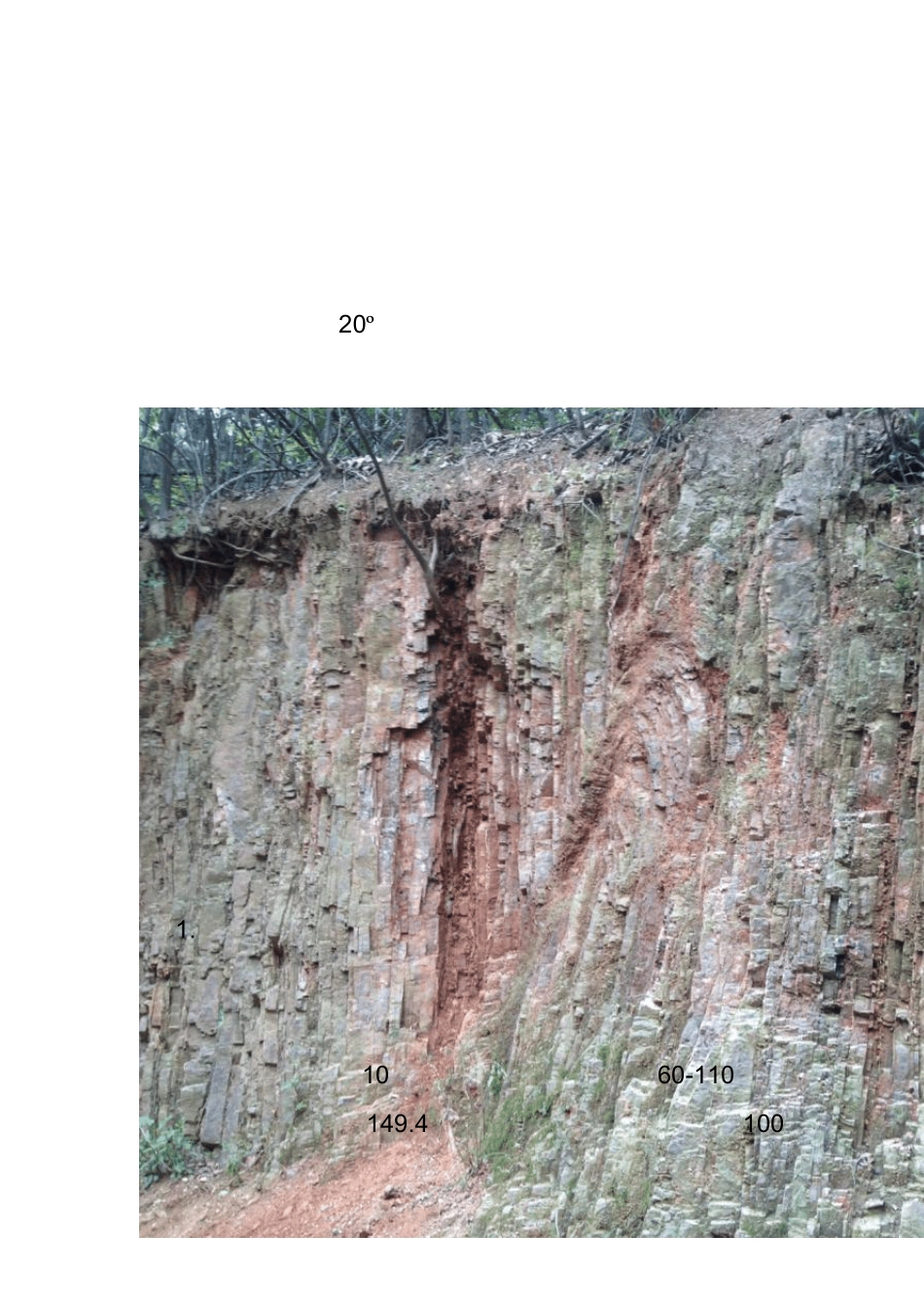

到达坡顶后，呈现在我们眼前的是一大片褶皱断层构造
首先，老师让我们围在一起，大致讲了下如何使用地质罗盘仪测量岩层的走向、倾向和倾角，随后我们便按照实现分配好的组别来进行操作了
经过 1 个多小时的努力，我们终于弄清楚了这一带的地质构造情况
地质罗盘仪的使用方法： 测量走向： 将仪器盖子开到极限位置，松开磁针锁制器，使磁针能自由旋转
将一起下侧的棱紧靠欲测的地质界面，上下左右调整使圆水准泡居中（注意不要让罗盘长 边下侧离开地质界面）
此时，罗盘长编下侧既相当于走向线
由于走向有两个方位，所以可读南针，也可读北针，刻度盘上的数值既为地址界面走向就是方位角的走向
测量倾向：将一起上盖的背面紧贴欲测的地质界面，调整罗盘仪使水准泡居中
此时磁针北针所指的刻度盘上的数值就是该界面的倾向
（切记，此时只能读北针所指 的刻度盘的数值，倾向只有一个方向）
若倾角较小，也可用连接合页下下边的一起外壳短边紧靠欲测的地质界面
调整水准泡居中，读磁针北针所指的刻度盘上的数值亦可
测量倾角：将一起上盖开
