南理工通信原理实验报告

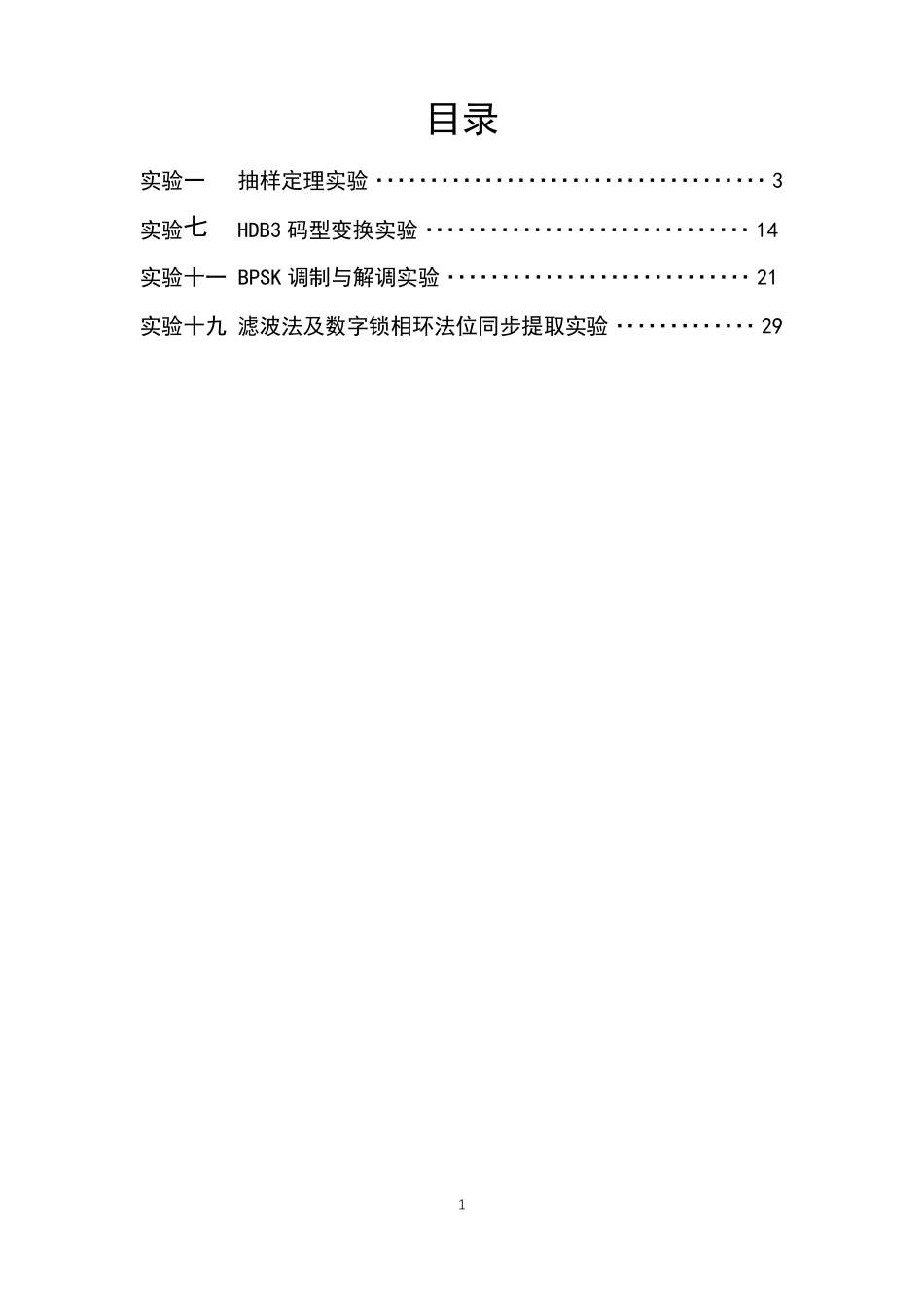

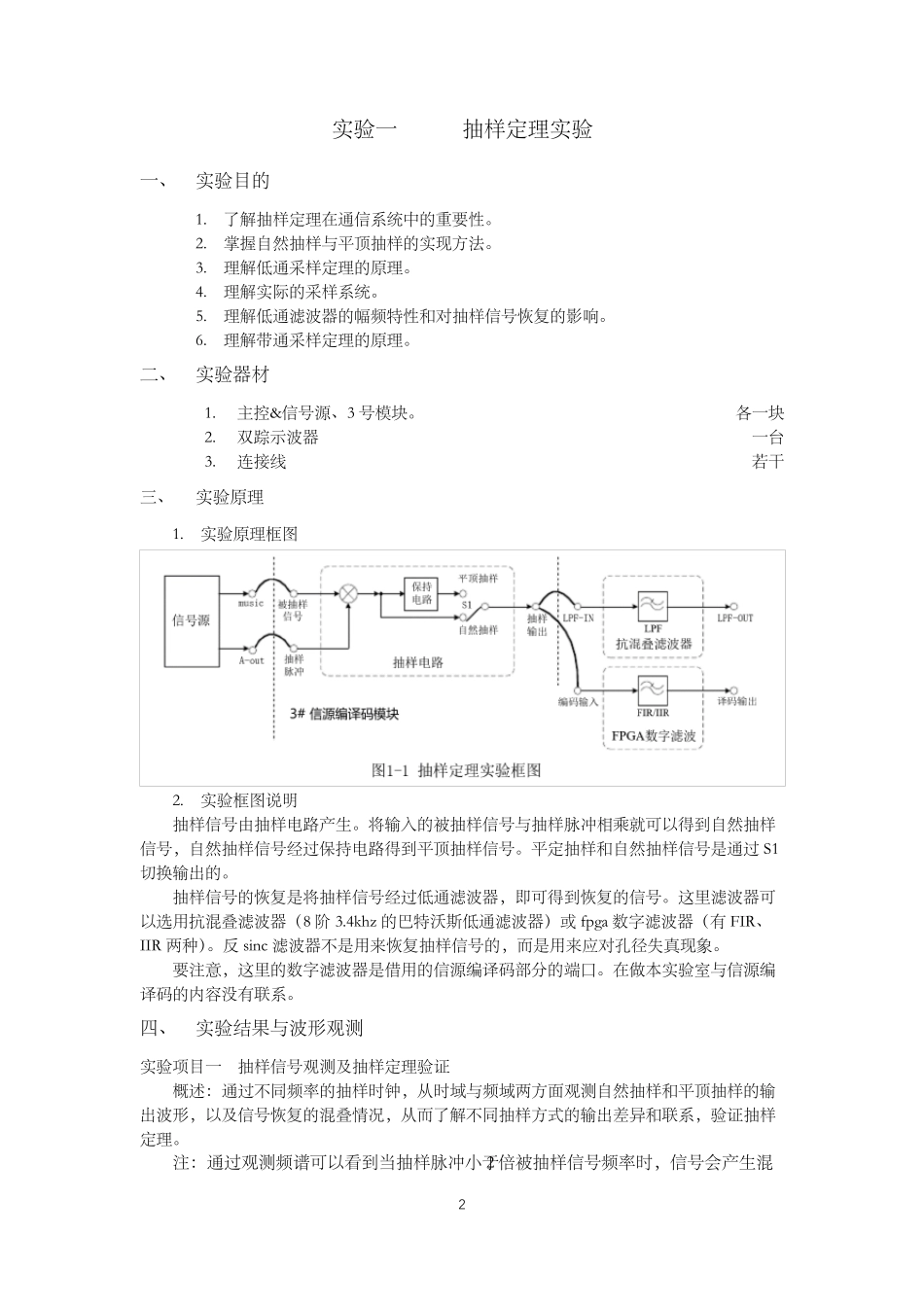

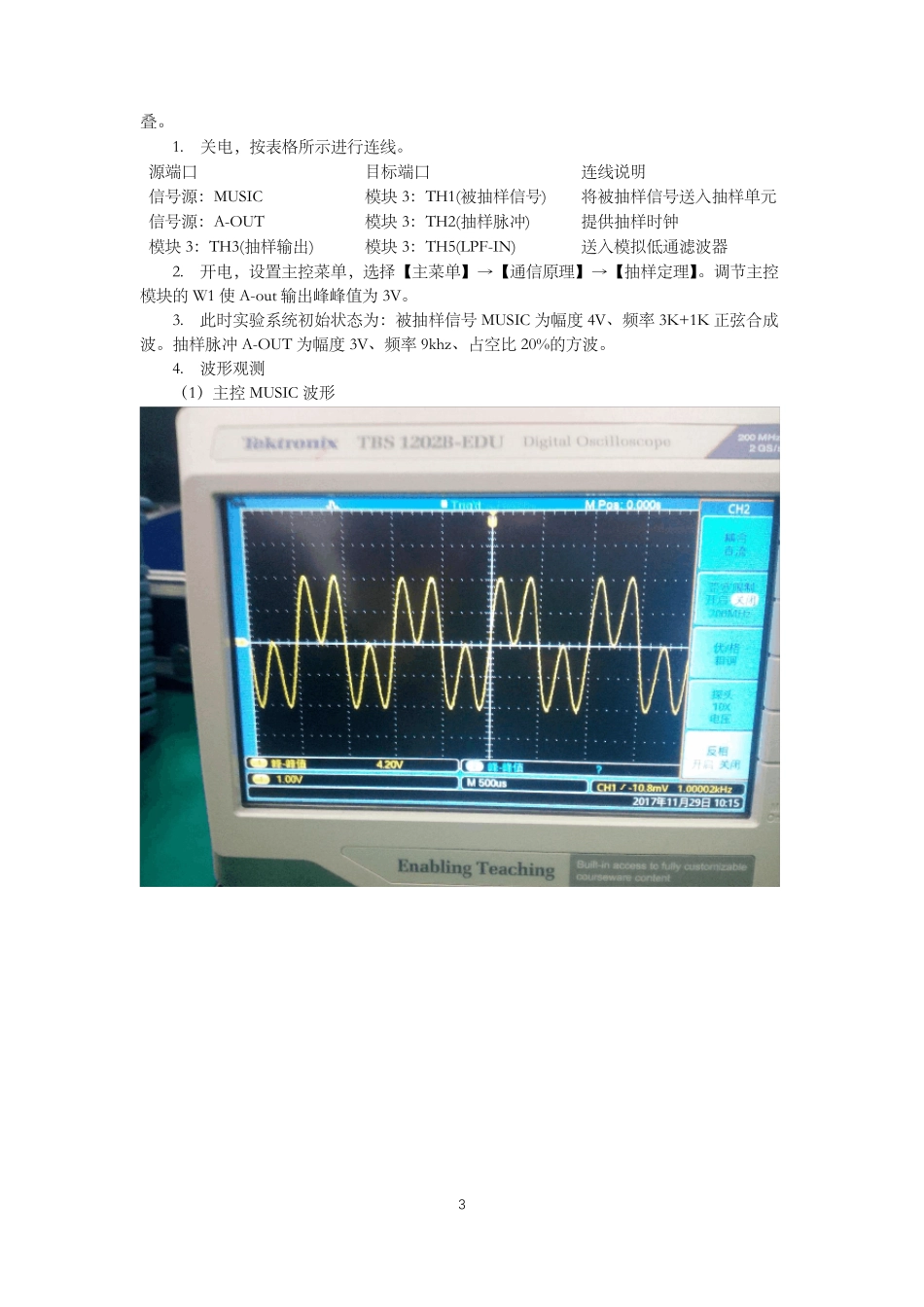

1 目录 实验一 抽样定理实验····································3 实验七 HDB3 码型变换实验······························14 实验十一 BPSK 调制与解调实验····························21 实验十九 滤波法及数字锁相环法位同步提取实验·············29 2 实 验 一 抽 样 定 理 实 验 一 、 实 验 目 的 1. 了 解 抽 样 定 理 在 通 信 系 统 中 的 重 要 性 。 2. 掌 握 自 然 抽 样 与 平 顶 抽 样 的 实 现 方 法 。 3. 理 解 低 通 采 样 定 理 的 原 理 。 4. 理 解 实 际 的 采 样 系 统 。 5. 理 解 低 通 滤 波 器 的 幅 频 特 性 和 对 抽 样 信 号 恢 复 的 影 响 。 6. 理 解 带 通 采 样 定 理 的 原 理 。 二 、 实 验 器 材 1. 主 控 &信 号 源 、 3 号 模 块 。 各 一 块 2. 双 踪 示 波 器 一 台 3. 连 接 线 若 干 三 、 实 验 原 理 1. 实 验 原 理 框 图 2. 实 验 框 图 说 明 抽 样 信 号 由 抽 样 电 路 产 生 。 将 输 入 的 被 抽 样 信 号 与 抽 样 脉 冲 相 乘 就 可 以 得 到 自 然 抽 样信 号 ， 自 然 抽 样 信 号 经 过 保 持 电 路 得 到 平 顶 抽 样 信 号 。 平 定 抽 样 和 自 然 抽 样 信 号 是 通 过S1切 换 输 出 的 。 抽 样 信 号 的 恢 复 是 将 抽 样 信 号 经 过 低 通 滤 波 器 ， 即 可 得 到 恢 复 的 信 号 。 这 里 滤 波 器 可以 选 用 抗 混 叠 滤 波 器 （ 8 阶3.4khz 的 巴 特 沃 斯 低 通 滤 波 器 ） 或fpga 数 字 滤 波 器 （ 有FIR、IIR 两 种 ）。 反sinc 滤 波 器 不 是 用 来 恢 复 抽 样 信 号 的 ， 而 是 用 来 应 对 孔 径 失 真 现 象。 要 注意， 这 里 的 数 字 滤 波 器 是 借用 的 信 源 编译码部分的 端口。 在 做本实 验 室与 信 源 编译码的 内容没有 联系 。 四、 实 验 结果与 波 形观测 实 验 项目 一 抽 样 信 号 观测及...
