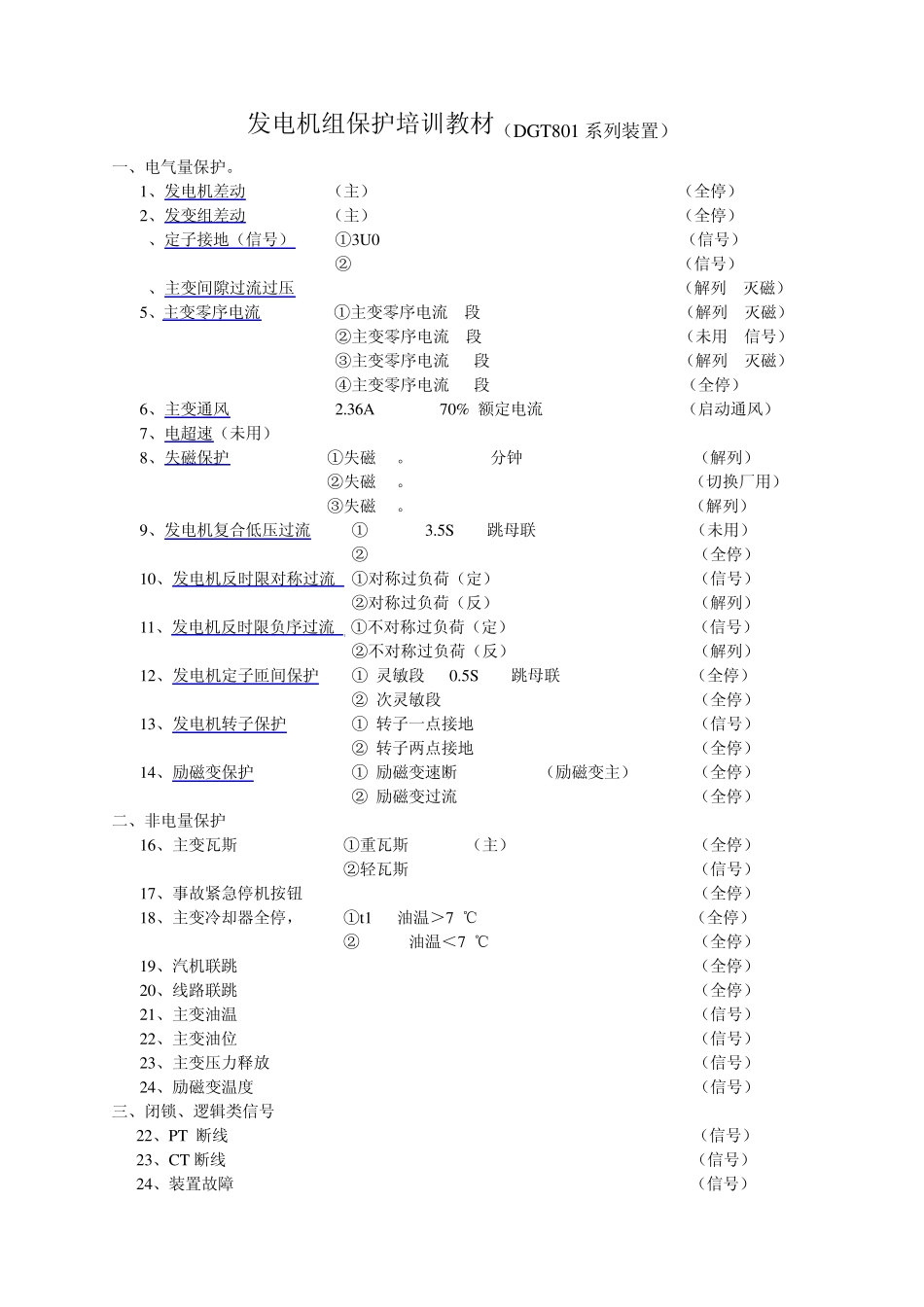

发电机组保护培训教材（DGT801 系列装置） 一、电气量保护。 1、发电机差动 （主） （全停） 2、发变组差动 （主） （全停） 3、定子接地（信号） ①3U0 （信号） ②3W （信号） 4、主变间隙过流过压 （解列 灭磁） 5、主变零序电流 ①主变零序电流I段t1 （解列 灭磁） ②主变零序电流I段t2 （未用 信号） ③主变零序电流II段t1 （解列 灭磁） ④主变零序电流II段t2 （全停） 6、主变通风 2.36A 70% 额定电流 （启动通风） 7、电超速（未用） 8、失磁保护 ①失磁t1。 8分钟 （解列） ②失磁t2。 1.5S （切换厂用） ③失磁t3。 4.0S （解列） 9、发电机复合低压过流 ① t1 3.5S 跳母联 （未用） ② t2 3.8S （全停） 10、发电机反时限对称过流 ①对称过负荷（定） （信号） ②对称过负荷（反） （解列） 11、发电机反时限负序过流 ①不对称过负荷（定） （信号） ②不对称过负荷（反） （解列） 12、发电机定子匝间保护 ① 灵敏段 0.5S 跳母联 （全停） ② 次灵敏段 （全停） 13、发电机转子保护 ① 转子一点接地 （信号） ② 转子两点接地 （全停） 14、励磁变保护 ① 励磁变速断 （励磁变主） （全停） ② 励磁变过流 （全停） 二、非电量保护 16、主变瓦斯 ①重瓦斯 （主） （全停） ②轻瓦斯 （信号） 17、事故紧急停机按钮 （全停） 18、主变冷却器全停， ①t1 油温＞70℃ 15 （全停） ②t2 油温＜70℃ 50 （全停） 19、汽机联跳 （全停） 20、线路联跳 （全停） 21、主变油温 （信号） 22、主变油位 （信号） 23、主变压力释放 （信号） 24、励磁变温度 （信号） 三、闭锁、逻辑类信号 22、PT 断线 （信号） 23、CT 断线 （信号） 24、装置故障 （信号） 25、保护直流消失 名词、术语： 什么是继电保护的“远后备”？ “远后备”是指：当元件故障而其保护装置或开关拒绝动作时，由各电源侧的相邻元件保护装置动作将故障切开。 什么是继电保护的“近后备”？ “近后备”是指：用双重化配置方式加强元件本身的保护，使之在区内故障时，保护拒绝动作的可能性减小，同时装设开关失灵保护，当开关拒绝跳闸时，启动它来切除与故障开关同一母线的其他开关，或遥切对侧开关。 低电压？ “低电压”是指：电压低于额定电压 70% 负序电压？ “负序电压”是指：负序电压大于 4V 以上 复合电压（复合低电...
