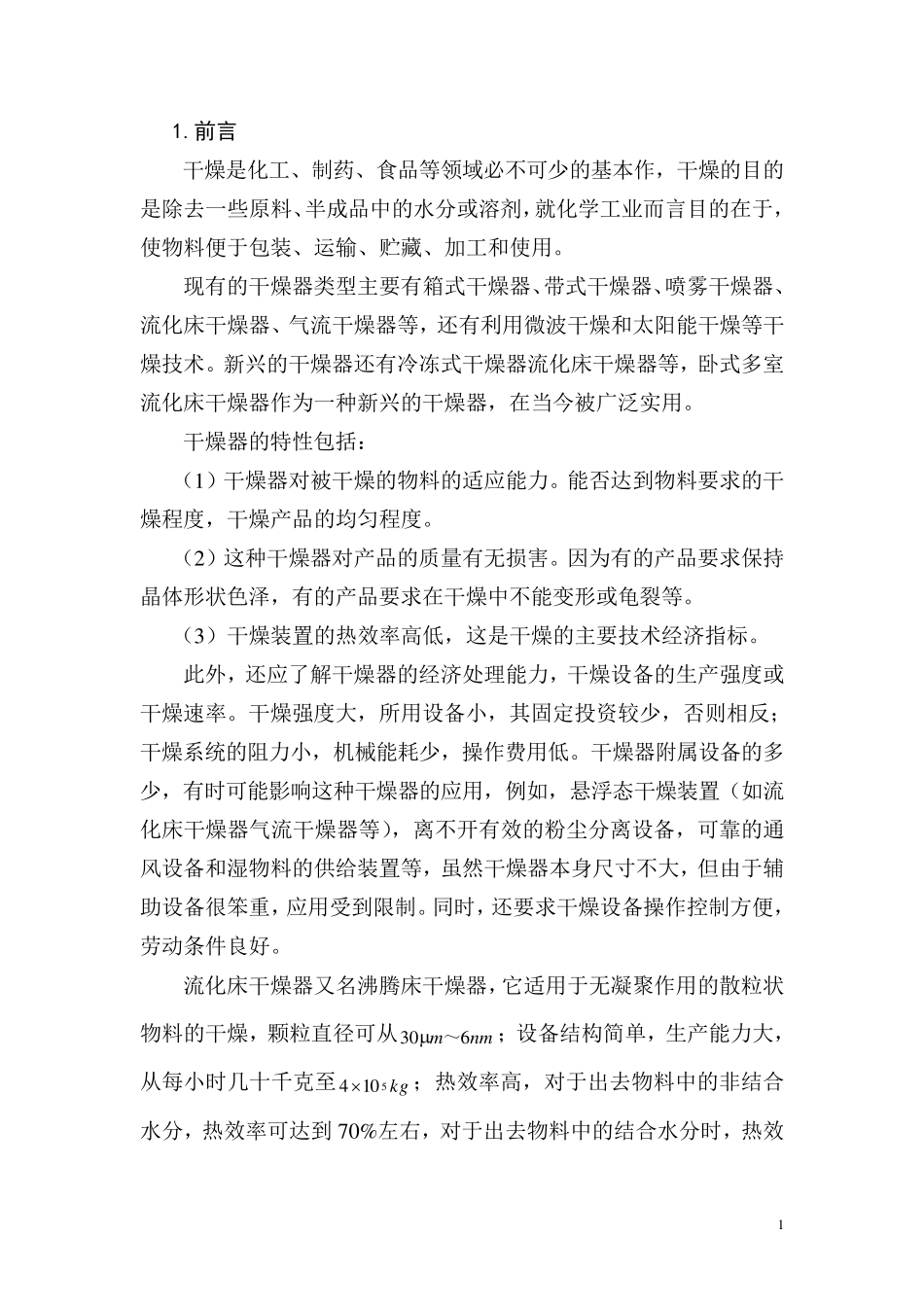

1 1.前言 干燥是化工、制药、食品等领域必不可少的基本作，干燥的目的是除去一些原料、半成品中的水分或溶剂，就化学工业而言目的在于，使物料便于包装、运输、贮藏、加工和使用。 现有的干燥器类型主要有箱式干燥器、带式干燥器、喷雾干燥器、流化床干燥器、气流干燥器等，还有利用微波干燥和太阳能干燥等干燥技术。新兴的干燥器还有冷冻式干燥器流化床干燥器等，卧式多室流化床干燥器作为一种新兴的干燥器，在当今被广泛实用。 干燥器的特性包括： （1）干燥器对被干燥的物料的适应能力。能否达到物料要求的干燥程度，干燥产品的均匀程度。 （2）这种干燥器对产品的质量有无损害。因为有的产品要求保持晶体形状色泽，有的产品要求在干燥中不能变形或龟裂等。 （3）干燥装置的热效率高低，这是干燥的主要技术经济指标。 此外，还应了解干燥器的经济处理能力，干燥设备的生产强度或干燥速率。干燥强度大，所用设备小，其固定投资较少，否则相反；干燥系统的阻力小，机械能耗少，操作费用低。干燥器附属设备的多少，有时可能影响这种干燥器的应用，例如，悬浮态干燥装置（如流化床干燥器气流干燥器等），离不开有效的粉尘分离设备，可靠的通风设备和湿物料的供给装置等，虽然干燥器本身尺寸不大，但由于辅助设备很笨重，应用受到限制。同时，还要求干燥设备操作控制方便，劳动条件良好。 流化床干燥器又名沸腾床干燥器，它适用于无凝聚作用的散粒状物料的干燥，颗粒直径可从nmm630～；设备结构简单，生产能力大，从每小时几十千克至kg5104；热效率高，对于出去物料中的非结合水分，热效率可达到 70%左右，对于出去物料中的结合水分时，热效 2 率约为30%～50%；但其鼓风机的能量消耗大。对单层流化床干燥器，物料在流化床中，处于完全混合状态，部分物料从加料口到出料口，可能走短路而直接飞向出口，造成物料干燥不均匀，一般采用不同结构的流化床。如具有控制物料短路的挡板结构的单层流化床、卧式多室流化床、多层流化床等，如图 1.1： （a）圆筒形单层流化床 （b）长方形单室流化床 （c）空气使用一次的两层流化床 （d）卧式多室流化床 （e）空气使用两次的圆筒形两层流化床 卧式多室流化床干燥器，由于分隔成多室，可以调节各室的空气量，同时，流化床内增加了挡板，可以避免物料短路排出，干燥产品的含水量比较均匀。若在操作上对风量气温加以调节，或在床内添加内加热器等，还可提高热效率。 2.设计任务 从气流干燥...
